Провод самонесущий изолированный СИП-4 2x25
Характеристики
|
Сечение провода СИП 4, мм2 |
Расчётная масса провода СИП 4, кг/км |
Наружный диаметр, мм |
| 2x25 | 197 | 17 |

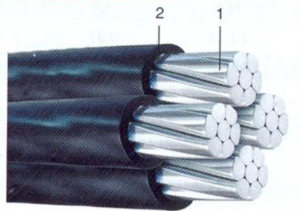

Элементы конструкции:
- 4 токопроводящих жилы из алюминия, многопроволочных, уплотненных, равного сечения, одна из которых может быть нулевой.
- Изоляция из светостабилизированного сшитого полиэтилена.
Область применения провода СИП 4:
Для применения в воздушных линиях электропередачи.
Технические характеристики провода СИП 4
| Гарантийный срок эксплуатации [месяц] | 36 |
| Монтаж при температуре, не ниже [°C] | -20 |
| Рабочая температура жилы [°С] | 90 |
| Температура окружающей среды, верхний предел [°C] | 50 |
| Температура окружающей среды, нижний предел [°C] | -60 |
Токовая нагрузка:
| Номинальное сечение основных жил провода СИП 4, кв. мм | Допустимый ток нагрузки провода СИП 4, не более, А |
|
|
Допустимый ток односекундного короткого замыкания, не более, А |
|
|
|
СИП 4 | Защищенные провода 20 кВ | Защищенные провода 35 кВ | СИП 4 | Защищенные провода |
| 16 | 100 |
|
|
1.5 |
|
| 25 | 130 |
|
|
2.3 |
|
| 35 | 160 | 200 | 220 | 3.2 | 3 |
| 50 | 195 | 245 | 270 | 4.6 | 4.3 |
| 70 | 240 | 310 | 340 | 6.5 | 6 |
| 95 | 300 | 370 | 400 | 8.8 | 8.2 |
| 120 | 340 | 430 | 460 | 10.9 | 10.3 |
| 150 | 380 | 485 | 520 | 13.2 | 12.9 |
| 185 | 436 | 560 | 600 | 16.5 | 15.9 |
| 240 | 515 | 600 | 670 | 22 | 20.6 |
