Провод СИП 2 - самонесущий изолированный провод с токопроводящими жилами из алюминия; изоляция из светостабилизированного сшитого полиэтилена, нулевая несущая жила из алюминиевого сплава (не изолирована). СИП 2 предназначен для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0.6/1 кВ включительно номинальной частотой 50 ГЦ. Провод СИП 2 изготавливается в виде алюминиевой жилы в изоляции из полиэтилена. Он отличается долгим сроком службы, высокой стойкостью к механическим повреждениям и отличной работой в условиях агрессивных климатических и химических сред.

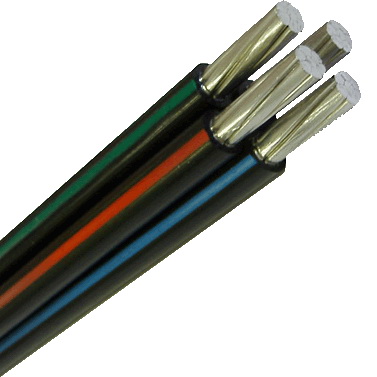

Конструкция провода СИП 2

Токопроводящая жила:
Основные токопроводящие жилы — алюминиевые, многопроволочные, круглые, уплотненные (или компактированныe). Число жил:1—4
Нулевая несущая жила — многопроволочная, круглая, уплотненная из сплава алюминия.
Изоляция основных токопроводящих жил и нулевой несущей жилы выполняется из светостабилизированного сшитого ПЭ. Изолированные жилы имеют отличительную расцветку или маркировку цифрами.
Скрутка жил имеет правое направление. Изолированные основные жилы скручены вокруг нулевой несущей жилы.

Применение провода СИП 2

Провода СИП-2 (СИП-2а) предназначены для воздушных линий электропередачи (ВЛ) на номинальное напряжение до0,6/1кВ включительно номинальной частотой 50 Гц. Преимущественная область применения: для ВЛ и ответвлений от ВЛ к вводам в жилые помещения, хозяйственные постройки в атмосфере воздуха типов II и III по ГОСТ 15150-69.

Технические характеристики СИП 2

Вид климатического исполнения — В, категории размещения — 1, 2, 3 по ГОСТ 15150-69.
Диапазон температур эксплуатации от -60°С до +50°С
Монтаж проводов должен производиться при температуре не ниже -20°С
Допустимый нагрев токопроводящих жил при эксплуатации не более 90°С
Допустимый нагрев токопроводящих жил при коротком замыкании не более 250°С
Строительная длина согласуется при заказе
Радиус изгиба при монтаже и установленного на опорах провода не менее 10 наружных диаметров провода
Гарантийный срок эксплуатации 3 года с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок службы не менее 40 лет

Преимущества самонесущего изолированного провода СИП 2

Провод СИП 2 можно устанавливать при подключенной линии.

Линии электропередач тратят намного меньше энергии.

Снижаются эксплуатационные затраты благодаря уменьшению до 80% объемов ремонтно-восстановительных работ и отсутствию надобности в периодической расчистке трасс.

В лесных районах сокращается ширина просек. Провод СИП 2 при падении не приведет к пожару. Воздушные линии электропередач устанавливаются в населенных пунктах без вырубки деревьев.

На таких проводах не намерзает лед, и не образуются наросты снега. А на материале опор позволяет сэкономить провод с подвеской меньшей величины.

Линии не соприкасаются с посторонними предметами. Кроме того, невозможно возникновение короткого замыкания на землю или между проводами фаз.

Данный вид продукции служит передатчиками электрической энергии в воздушных линиях и ответвлениях к вводам в постройки и дома. Провод СИП 2 подходит для условий холодного и умеренного климата, и применяется даже на побережьях соленых озер и морей, в индустриальных районах и местах засолённых песков. При прокладке в пожароопасных зданиях требуется предпринять дополнительные меры защиты от пожара, к примеру, на провод СИП 2 нанести огнезащитное покрытие.

Выпускаются два типа СИП:

Магистральные СИП: состоят из скрученных и изолированных трехфазных и несущего нулевого провода.

Ответвительные СИП, состоит из 2-4 скрученных и изолированных проводов, с сечением 16 или 25 кв. мм, которые необходимы для абонентских ответвлений.
