Провода АПСД
Характеристики

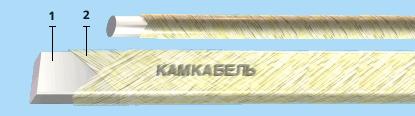

Элементы конструкции:
- Алюминиевая проволока: • диаметр от 1,00 до 3,00 мм, • размер стороны “а” от 1,80 до 5,60 мм и стороны “b” от 3,35 до 14,00 мм;
- Изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком.
Область применения:
Провод применяется для изготовления обмоток температурного класса "F": двигателей, трансформаторов, генераторов, электросварочного оборудования и электрической пусковой аппаратуры. Ресурс работы проводов - 20000 часов.
Примечание - допускается изготовление других размеров по согласованию с потребителем.
Гарантийный срок хранения проводов - 12 месяцев.
|
Пробивное напряжение в исходном состоянии и после пребывания в термостате при температуре 180 С0, не менее [В] |
|
| "d" до 2,12 мм |
500 |
| "d" св. 2,12 мм до 3,00 мм |
600 |
| "а" до 2,00 мм |
500 |
| "а" св. 2,00 мм до 5,60 мм |
600 |
|
Эластичность изоляции, диаметр стержня [мм] |
|
| "d" до 3,00 мм |
4d |
| "а" до 2,00 мм и "b" до 6,30 мм |
10 |
| "а" св. 2,00 мм до 3,00 мм и "b" до 6,30 мм |
15 |
| "а" св. 2,00 мм до 3,00 мм и "b" св. 6,30 мм до 14,00 мм |
20 |
| "а" св. 3,00 мм до 5,60 мм и "b" св. 4,25 мм до 6,30 мм |
40 |
| "а" св. 3,00 мм до 5,60 мм и "b" св. 6,30 мм до 14,00 мм |
60 |
|
Механич. прочность изоляции, число двойных ходов иглы, средн./миним. |
|
| "d" до 1,50 мм |
100/75 |
| "d" св. 1,50 мм до 2,12 мм |
120/110 |
| "d" св. 2,12 мм до 3,00 мм |
160/120 |
| "b" до 6,00 мм |
250/200 |
| "b" св. 6,00 мм до 12,50 мм |
290/200 |
| "b" св. 12,50 мм до 14,00 мм |
290/210 |
|
Относительное удлинение провода при разрыве, не менее [%] |
|
| "d" до 2,80 мм |
18 |
| "d" св. 2,80 мм до 3,00 мм |
20 |
| "а" от 1,80 мм до 5,60 мм |
20 |
Технические характеристики
| Температура окружающей среды, нижний предел [°C] | -60 |
| Температурный индекс, [°С] | 155 |
