Провода АПСЛДКТ
Характеристики

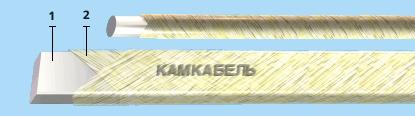

Элементы конструкции:
-
Алюминиевая проволока:
• диаметр от 1,00 до 3,00 мм,
• размер стороны “а” от 1,80 до 5,60 мм и стороны “b” от 3,35 до 14,00 мм; - Изоляция из двух слоёв стеклополиэфирных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком.
Область применения:
Провод применяется для изготовления обмоток температурного класса 200: двигателей, трансформаторов, генераторов, электросварочного оборудования и электрической пусковой аппаратуры. Благодаря термическим свойствам провод используется в изготовлении обмоток оборудования подвергаемого длительным перегрузкам в процессе эксплуатации.
Ресурс работы проводов 20 000 часов. Примечание: допускается изготовление других размеров по согласованию с потребителем.
Гарантийный срок хранения проводов - 12 месяцев.
|
Пробивное напряжение, не менее [В] |
|
| "d" до 1,50 |
350 |
| "d" св. 1,50 мм до 2,12 мм |
400 |
| "d" св. 2,12 мм до 3,00 мм |
450 |
| "a" до 2,00 мм |
400 |
| "а" св. 2,00 мм до 3,75 мм |
400 |
| "а" св. 3,75 мм до 5,60 мм |
550 |
|
Эластичность изоляции, диаметр стержня [мм] |
|
| "d" до 1,50 мм |
4d |
| "d" св. 1,50 мм до 3,00 мм |
8d |
| "а" до 2,00 мм и "b" до 6,30 мм |
10 |
| "а" св. 2,00 мм до 3,00 мм и "b" до 6,30 мм |
15 |
| "а" св. 2,00 мм до 3,00 мм и "b" св. 6,30 мм до 14,00 мм |
20 |
| "а" св. 3,00 мм до 5,60 мм и "b" св. 4,25 мм до 6,30 мм |
40 |
| "а" св. 3,00 мм до 5,60 мм и "b" св. 6,30 мм до 14,00 мм |
60 |
|
Механич. прочность изоляции, число двойных ходов иглы, средн./миним. |
|
| "d" до 1,50 мм |
180/100 |
| "d" св. 1,50 мм до 2,12 мм |
180/100 |
| "d" св. 2,12 мм до 3,00 мм |
180/100 |
| "b" до 6,00 мм |
500/300 |
| "b" св. 6,00 мм до 12,50 мм |
500/300 |
| "b" св. 12,50 мм до 14,00 мм |
500/300 |
|
Относительное удлинение провода при разрыве, не менее [%] |
|
| "d" до 2,80 мм |
16 |
| "d" св. 2,80 мм до 3,00 мм |
18 |
| "а" от 1,80 мм до 5,60 мм |
20 |
Технические характеристики
| Температура окружающей среды, нижний предел [°C] | -60 |
| Температурный индекс, [°С] | 200 |
