Провода ПСДТ-Л
Характеристики

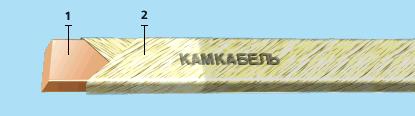

Элементы конструкции:
- Медная проволока; • диаметр от 1,00 до 5,20 мм. • размер стороны "а" от 0,90 до 5,60 мм и стороны "b" от 2,12 до 12,5 мм.
- Утонённая изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком, с поверхностным лаковым слоем.
Область применения:
Провод применяется для изготовления обмоток температурного класса "F": обмоток электрических машин, аппаратов и приборов. Поверхностное наложение лака позволяет защитить провод от "пыления" стеклонитей.
Примечание: допускается изготовление других размеров по согласованию с потребителем.
|
Пробивное напряжение, не менее [В] |
|
| "d" от 1 мм до 1,56 мм |
400 |
| "d" от 1,6 мм до 2,12 мм |
400 |
| "d" от 2,24 мм до 5,2 мм |
450 |
| "а" от 0,9 мм до 2 мм |
450 |
| "а" от 2,12 мм до 3,75 мм |
500 |
| "а" от 4 мм до 5,6 мм |
550 |
|
Эластичность изоляции, диаметр стержня, [мм] |
|
| "d" от 1 мм до 5,2 мм |
4 |
|
Изгиб плашмя (по толщине) |
|
| "а" от 0,9 мм до 1,32 мм и "b" от 2,12 мм до 6,3 мм |
6 |
| "а" от 1,4 мм до 1,9 мм и "b" от 2,12 мм до 6,3 мм |
10 |
| "а" от 2 мм до 2,8 мм и "b" от 2,12 мм до 6,3 мм |
15 |
| "а" от 1 мм до 2,8 мм и "b" от 6,7 мм до 12,5 мм |
35 |
| "а" от 3 мм до 5,6 мм и "b" от 3 мм до 6,3 мм |
45 |
| "а" от 3 мм до 5,6 мм и "b" от 6,7 мм до 12,5 мм |
80 |
|
Изгиб по ребру (по ширине) |
|
| "а" от 0,9 мм до 5,6 мм и "b" от 2,12 мм до 8 мм |
10b |
| "а" от 0,9 мм до 5,6 мм и "b" от 8 мм до 12,5 мм |
15b |
|
Механическая прочность изоляции, число двойных ходов иглы, средн./миним |
|
| "d" от 1 мм до 1,56 мм |
120/85 |
| "d" от 1,6 мм до 2,12 мм |
130/95 |
| "d" от 2,24 мм до 5,2 мм |
140/105 |
| "b" от 2,12 мм до 3,15 мм |
210/160 |
| "b" от 3,35 мм до 6 мм |
210/160 |
| "b" от 6,3 мм до 12,5 мм |
210/160 |
|
Относительное удлинение провода при разрыве, не менее [%] |
||
|
Номинальный размер проволоки, мм |
изолированного |
с удалённой изоляцией |
| "d" от 1,00 мм до 1,25 мм |
22 |
25 |
| "d" от 1,32 мм до 2,80 мм |
22 |
30 |
| "d" от 3,00 мм до 5,20 мм |
30 |
30 |
| "а" от 0,90 мм до 1,25 мм |
30 |
- |
| "а" от 1,32 мм до 3,35 мм |
32 |
- |
| "а" от 3,55 мм до 5,60 мм |
34 |
- |
Технические характеристики
| Температура окружающей среды, нижний предел [°C] | -60 |
| Температурный индекс, [°С] | 155 |
