Провода ПСЛДК
Характеристики

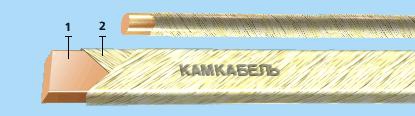

Элементы конструкции:
- Медная проволока: • диаметр от 0,315 до 5,20 мм, • размер стороны "а" от 0,90 до 5,60 мм и стороны "b" от 2,12 до 12,50 мм;
- Изоляция из двух слоёв стеклополиэфирных нитей, с подклейкой и пропиткой электроизоляционным кремнийорганическим лаком.
Область применения:
Провод применяется для изготовления обмоток температурного класса 200: двигателей, трансфор-маторов, гидрогенераторов и электродвигателей. Благодаря термическим свойствам провод использу-ется в изготовлении обмоток оборудования подвергаемого длительным перегрузкам в процессе экс-плуатации. Провод устойчив к воздействию механических нагрузок в процессе изготовления и экс-плуатации оборудования.
Ресурс работы проводов 20 000 часов. Гарантийный срок хранения проводов - 18 месяцев. Провод является аналогом провода изготавливаемого согласно МЭК 60317-33 и МЭК 60317-50 Примечание: допускается изготовление других размеров по согласованию с потребителем.
|
Пробивное напряжение, не менее [В] |
|
| "d" от 0,315 мм до 0,95 мм |
450 |
| "d" св. 0,95 мм до 1,56 мм |
500 |
| "d" св. 1,56 мм до 2,12 мм |
500 |
| "d" св. 2,12 мм до 5,20 мм |
550 |
| "a" от 0,90 мм до 2,00 мм |
500 |
| "а" св. 2,00 мм до 3,75 мм |
550 |
| "а" св. 3,75 мм до 5,60 мм |
600 |
|
Эластичность изоляции, диаметр стержня, [мм] |
|
| "d" от 0,315 мм до 5,20 мм |
4d |
|
Изгиб по толщине |
|
| "а" св. 0,90 мм до 1,32 мм и "b" св. 2,12 мм до 6,30 мм |
6 |
| "а" св. 1,40 мм до 1,90 мм и "b" св. 2,12 мм до 6,30 мм |
10 |
| "а" св. 2,00 мм до 2,80 мм и "b" св. 2,12 мм до 6,30 мм |
15 |
| "а" св. 1,00 мм до 2,80 мм и "b" св. 6,70 мм до 12,50 мм |
35 |
| "а" св. 3,00 мм до 5,60 мм и "b" св. 3,00 мм до 6,30 мм |
45 |
| "а" св. 3,00 мм до 5,60 мм и "b" св. 6,70 мм до 12,50 мм |
80 |
|
Изгиб по ширине |
|
| "а" от 0,90 мм до 5,60 мм и "b" св. 2,12 мм до 8,00 мм |
10b |
| "а" от 0,90 мм до 5,60 мм и "b" св. 8,00 мм до 12,50 мм |
15b |
|
Механическая прочность изоляции, число двойных ходов иглы, средн./миним |
|
| "d" от 0,315 мм до 0,69 мм |
180/100 |
| "d" св. 0,69 мм до 0,95 мм |
180/100 |
| "d" св. 0,95 мм до 1,56 мм |
180/100 |
| "d" св. 1,56 мм до 2,12 мм |
180/100 |
| "d" св. 2,12 мм до 5,20 мм |
180/100 |
| "b" от 2,12 мм до 3,15 мм |
500/300 |
| "b" св. 3,15 мм до 6,00 мм |
500/300 |
| "b" св. 6,00 мм до 12,50 мм |
500/300 |
|
Относительное удлинение провода при разрыве, не менее (%) |
Изолированного |
С удаленной изоляцией |
|
| "d" от 0,315 мм до 0,60 мм |
4 |
20 |
|
| "d" св. 0,60 мм до 0,69 мм |
12 |
22 |
|
| "d" св. 0,69 мм до 0,95 мм |
20 |
25 |
|
| "d" св. 0,95 мм до 1,25 мм |
22 |
25 |
|
| "d" св. 1,25 мм до 2,80 мм |
22 |
30 |
|
| "d" св. 2,80 мм до 5,20 мм |
30 |
30 |
|
| "а" от 0,90 мм до 1,25 мм |
30 |
- |
|
| "а" от 1,25 мм до 3,35 мм |
32 |
- |
|
| "а" от 3,55 мм до 5,60 мм |
34 |
- |
|
Технические характеристики
| Температура окружающей среды, нижний предел [°C] | -60 |
| Температурный индекс, [°С] | 200 |
