Характеристики

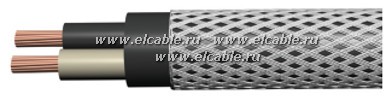

Конструкция
1. Токопроводящая жила - медная, многопроволочная, круглой формы, класса 4 сечением от 0.75 мм2 до 10 мм2 по ГОСТ 22483-77. 2. Изоляция - из резины изоляционной, номинальной толщиной, указанной в Приложении. 3. Скрутка - изолированные жилы скручены, при скрутке допускается применять сердечник и заполнения из резины, волокнистых материалов и ПВХ пластиката. Изолированные жилы могут быть любого цвета. В каждом повиве провода, начиная с двухжильных, должна быть одна счетная и одна направляющая жилы, отличные по цвету между собой и от всех остальных. 4. Разделительный слой - поверх скрученных жил допускается применение пленки полиэтилентерефталатной. 5. Оболочка - из резины шланговой. Номинальная толщина оболочки составляет 1.3 мм для проводов с диаметром под оболочкой до 10 мм вкл. и 1.8 мм для проводов с диаметром под оболочкой свыше 10 мм. 6. Экран поверх оболочки в проводах РПШЭ - оплетка из стальной оцинкованной проволоки номинальным диаметром 0.3 мм или из стальной луженой или из медной луженой проволоки номинальным диаметром 0.2 - 0.3 мм.
Применение
Провода предназначены для присоединения установок в электрических сетях на номинальное переменное напряжение 380, 660 и 3000 В частотой до 400 Гц, а также для монтажа радиоаппаратуры. Провода могут применяться на напряжениесоответственно 700, 1000 и 6000 В постоянного тока.
Провода марки РПШЭ применяются при необходимости защиты от радиопомех.Защита оплетки проводов от коррозии в процессе эксплуатации должна обеспечиваться эксплуатирующими организациями.При длительном хранении эксплуатирующимиорганизациями на поверхность проводов без защитной оболочки должно быть нанесено дополнительное антикоррозионное покрытие, не оказывающее вредного влияния на оболочку проводов.
Для проводов в тропическом исполнении к марке провода добавляют через дефис букву "Т".
Технические характеристики
Вид климатического исполнения по ГОСТ 15150-69: для проводов РПШЭ: У категория размещения 3; Диапазон температур эксплуатации проводов: для проводов РПШЭ...................................................... от -40°С до 60°С; Относительная влажность воздуха при температуре 35°С ......................................................до 98%. Монтаж проводов без предварительного нагрева должен производиться при температуре.................................................... не ниже - 15°С. Длительно допустимая температура на токопроводящих жилах проводов.............не более +65°С. Строительная длина............................................................................................................. не менее 50 м. Гарантийный срок эксплуатации.................................................. 1 год со дня ввода в эксплуатацию. Срок службы проводов........................................................................................................ не менее 8 лет.
