Термостойкий кабель SIHF-J+C
Характеристики
Применение
Термостойкий кабель используется в качестве контрольного, соединительного и подключающего кабеля в электрических устройствах, где должна быть обеспечена пересылка сигналов и данных без помех. Предназначается для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется в сухих, влажных и сырых помещениях, а также под открытым небом, но не для прокладки в почве
Особенности
- Устойчив к воздействию кислот, щелочей и некоторым маслам (см. таблицу технических указаний).
- В случае пожара не распространяет горения, сохраняет целостность изоляции и имеет незначительную плотность дыма.
- Силикон устойчив к озону, кислороду, морской воде и к изменению погодных условий.
- Рекомендуется для электромагнитной совместимости (ЭМС).
Примечание
- Соответствует директиве RoHS.
- Кабель соответствует 2006/95/EGCE("Директива по низкому напряжению").

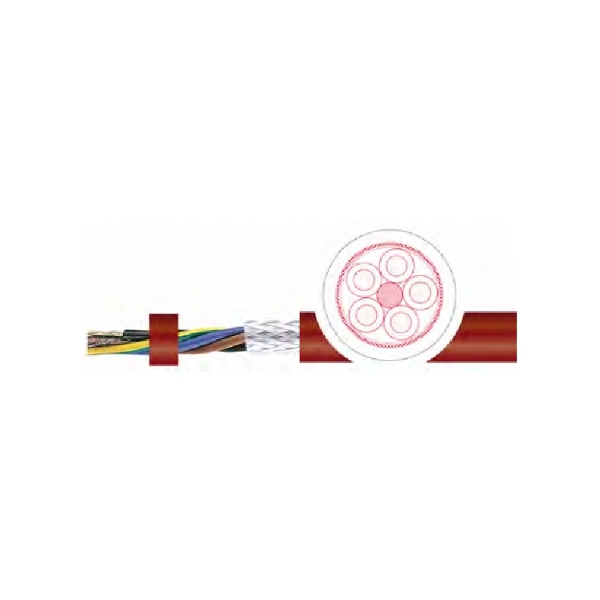

Конструкция и технические характеристики
|
Проводник |
Медный луженый. |
|
Структура |
Согл. DIN VDE 0295 кл. 5 соотв. IEC 60228 кл. 5 |
|
Изоляция |
Силикон |
|
Маркировка жил |
Согл. DIN VDE0293-308 до 5 жил: цветная маркировка, более 6 жил: черные жилы с белой цифровой маркировкой, с желто-зеленой жилойю |
|
Способ скрутки |
Послойный повив жил |
|
Общий экран |
Медная луженая оплетка, плотность покрытия ок. 85% |
|
Внешняя оболочка |
Силикон |
|
Цвет оболочки |
Красно-коричневый |
|
Номинальное напряжение |
Uo/U: 300/500 V |
|
Испытательное напряжение |
2 kV; жила/экран: 1kV |
|
Сопротивление провода |
При +20 ºC согл. DIN VDE 0295 кл. 5, соотв. IEC60228 кл. 5 |
|
Сопротивление изоляции |
Мин. 2,0 GΩ MΩ x км |
|
Длительные допустимые токовые нагрузки |
Согласно DIN VDE, см. таблицу технических указаний. |
|
Наименьший радиус изгиба неподвижно |
5x диаметр кабеля |
|
Наименьший радиус изгиба подвижно |
12x диаметр кабеля |
|
Температура стационарно |
-60 ºC / +180 ºC: +200 ºC |
|
Макс. температура на проводнике |
+180 ºC |
|
Безгалогенность |
Безгалогеносодержащий, согл. VDE 0427 часть 813 и IEC 60754-1 |
|
Свойства изоляции |
Cамазатухающая и трудновоспламеняющаяся согл. VDE 0482-332-2-1 (IEC 60332-1) |
|
Стандарт |
Согл. DIN VDE 0282 часть 1 и HD22.1 |
