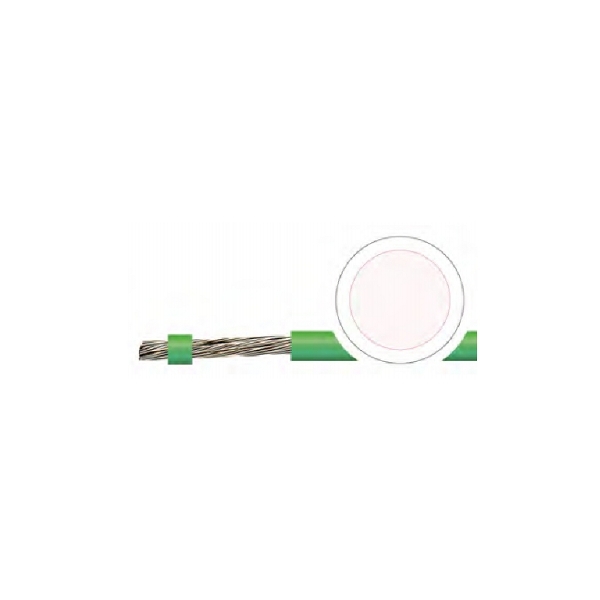

Термостойкий провод SiD, SiD/GL, SiF, SiF/GL, SiFF, SiFv, SiZ
Характеристики
Применение
Термостойкий кабель для использования при условиях, где он подвергается прямым воздействиям тепла и холода.
Особенности
- Отсутствие кремнийорганической резины (при производстве).
- Разрешено применение для температурного класса "Н" до 180 °С.
- В случае пожара не распространяет горения, сохраняет целостность изоляции и имеет незначительную плотность дыма.
- Силикон устойчив к озону, кислороду, морской воде и погодным изменениям.
Примечание
- Соответствует RoHS.
- Кабель соответствует директиве 2006/95/EG CE ("Директива по низкому напряжению").
- Возможна поставка кабеля определенного цвета и размеров по запросу.
Конструкция и технические характеристики
|
Проводник |
Медный провод или медный луженый |
|
Структура |
Согл. DIN VDE 0295 соотв. IEC 60228 (SiDи SiD/GL: однопроволочная жила, SiF, SiF/GL и SiFv: кл. 5; SiFF: кл. 6 графа 4; SiZ: кл. 6 графа 4) |
|
Изоляция |
Силикон |
|
Маркировка жил |
Разные цвета, а также зелено-желтый |
|
Способ скрутки |
SiFv: 2-SiF-жилы скручены попарно; SiZ: 2 жилы параллельно связаны так, что их можно разделить |
|
Общий экран |
GL-обмотка из стекловолокна |
|
Номинальное напряжение |
Uo/U: 300/500 V |
|
Испытательное напряжение |
До 1 mm2 1.500 V, > 1,0 mm2 2.000 V |
|
Сопротивление провода |
При +20 ºC согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
|
Сопротивление изоляции |
Мин. 2,0 GΩ MΩ x км |
|
Наименьший радиус изгиба неподвижно |
4 x диаметр кабеля |
|
Наименьший радиус изгиба подвижно |
7,5 x диаметр кабеля |
|
Температура стационарно |
-60 º/+180 ºC; кратковременно: +200 ºC |
|
Макс. температура на проводнике |
+180 ºC |
|
Безгалогенность |
Безгалогеносодержащий, согл. VDE 0472 часть 813 и IEC 60754-1 |
|
Свойства изоляции |
Самозатухающая и трудновоспламеняющаяся согл. VDE 0482-332-2-1 (IEC 60332-1) |
|
Стандарт |
Согл. DIN VDE 0250 |
