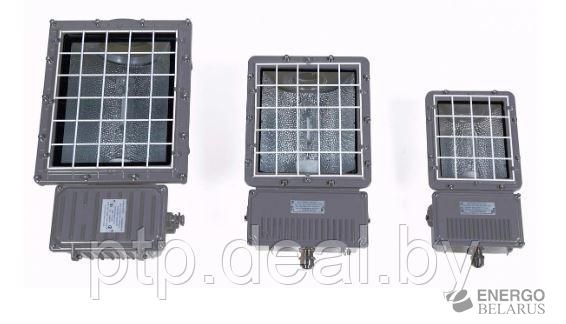

Прожектор ВЭЛАН 23-ПР

Назначение

Взрывозащищенный прожектор серии ВЭЛАН23-ПР предназначен для освещения больших площадей месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

• Интегрированная конструкция с балластом удобна в обслуживании.
• Отдельное отверстие для смены лампочки для более удобного обслуживания.
• Прожекторы регулируются по вертикали в пределах от +45° до -45°.
• Прожектор может комплектоваться по заявке заказчика как ПРА, так и ЭПРА (ЭПРА только для натриевых и металлогалогеновых ламп, в соответствии с таблицей).
• Применение ЭПРА обеспечивает МГНОВЕННЫЙ ПЕРЕЗАПУСК «ГОРЯЧЕЙ» НАТРИЕВОЙ ГАЗОРАЗРЯДНОЙ ЛАМПЫ, ЧТО ПОЗВОЛЯЕТ ИСПОЛЬЗОВАТЬ СВЕТИЛЬНИК ДЛЯ АВАРИЙНОГО ОСВЕЩЕНИЯ.
• Немерцающий свет, стабильность световых характеристик.
• Стабильный пуск и работа при температурах вплоть до -60°С.

Конструкция

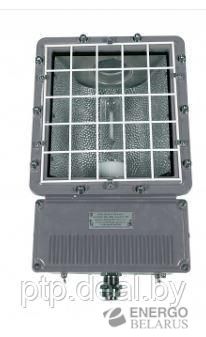

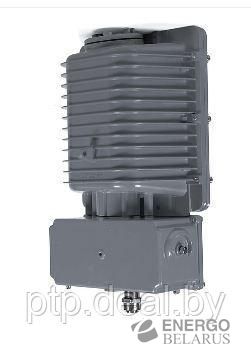

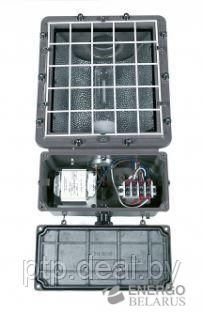

Взрывозащищенные прожекторы типа ВЭЛАН23-ПР представляют собой прямоугольный корпус неразборной конструкции, состоящей из вводного и лампового отделения. В зависимости от вида крепления, последнее представляет либо подставку, жестко закрепляемую на месте монтажа или салазки, предназначенные для удобства переноса прожектора и его последующей установки на горизонтальной поверхности. Для мощностей 400 и 1000 Вт - только неподвижное исполнение. В вводном отделении, выполненном в корпусе с взрывозащитой вида «е» или вида «s», размещен пускорегулирующий аппарат ПРА. Ламповое отделение выполнено в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». Светопропускающий элемент защищен решеткой, изготовленной из оцинкованной стали. Заземление прожектора обеспечивается внутренними и наружными болтами заземления. Возле каждого болта нанесен знак заземления.

Источники света

• Металлогалогенная лампа высокого давления - 70, 100, 250, 400, 1000 Вт.
• Ртутная лампа высокого давления - 80, 125, 250, 400 Вт.
• Натриевая лампа высокого давления - 70, 100, 150, 250, 400, 1000 Вт.
• Лампа накаливания - 100, 200, 300, 500 Вт
• Светодиодная лампа - 15, 30 Вт
• Энергосберегающая лампа - 45, 65, 80 Вт

Комплектность поставки

Прожекторы имеют не менее двух отверстий под кабельные вводы, позволяющие выполнять транзитную прокладку кабеля. Прожектор ВЭЛАН 23-ПР на вводном отсеке имеет один кабельный ввод и одну заглушку.

Прожектор поставляется в комплекте с выбранным креплением.

Дополнительно заказываются:

А) Лампа.

Б) Кабельные вводы:

для корпуса 125

- ВК-Х-ВЭЛ1БМ-М20-ExeG для бронированного кабеля;

- ВК-Х-ВЭЛ1БТ-М20-ExeG-G1/2" для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-15;

для корпуса 250

- ВК-Х-ВЭЛ1БМ-М25-ExeG для бронированного кабеля;

- ВК-Х-ВЭЛ1БТ-М25-ExeG-G1/2" для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

для корпуса 400

- ВК-Х-ВЭЛ1БМ-G3/4"-ExeG для бронированного кабеля;

- ВК-Х-ВЭЛ1БТ-G3/4"-ExeG-G3/4" для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

для корпуса 1000

- ВК-Х-ВЭЛ2БМ-М25-ExdG для бронированного кабеля;

- ВК-Х-ВЭЛ2БТ-М25-ExdG-G3/4" для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
