НАЗНАЧЕНИЕ

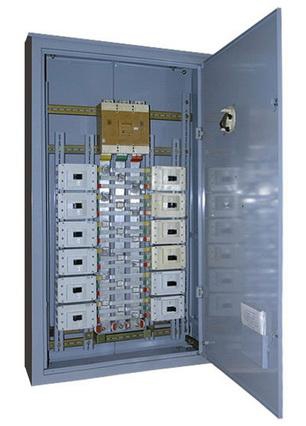

Пункты распределительные ПР85-Лег1 (далее — ПР85) предназначены для ввода и распределения электрической энергии, защиты электрических установок при перегрузках и коротких замыканиях, для нечастых (до 6 в час) оперативных коммутаций электрических цепей и пусков асинхронных двигателей.
Пункты распределительные ПР88-Лег1 (далее — ПР88) предназначены для ввода, учета и распределения электрической энергии.
ПР85 и ПР88 устанавливаются в трехфазных сетях напряжением 380/220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью.
Пункты распределительные ПР85 и ПР88 соответствуют требованиям СТБ МЭК 60439-12007.
ПР85 и ПР88 изготавливаются
■ с трехполюсными и однополюсными автоматическими выключателями;
■ с трехфазными и однофазными счетчиками;
■ с устройствами защитного отключения (УЗО).
Условия эксплуатации
■ высота установки над уровнем моря не более 1000 м;
■ окружающая среда - атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрыво-безопасной, пожаробезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.
Шкафы напольного и навесного исполнения изготавливаются с расположением вводного выключателя
■ в верхней части шкафа - при вводе проводок сверху и снизу;
■ в нижней части - по требованию заказчика.
Управление вводными выключателями производится ручным механическим приводом, рукоятка которого устанавливается на двери шкафа. Конструкция шкафов обеспечивает ввод и вывод проводников как сверху, так и снизу в любой комбинации через съемные крышки. На крышках шкафов степени защиты IP54 устанавливаются сальники, количество и диаметры которых указывает заказчик.
Допускается
■ ввод и вывод кабелей с резиновой или пластмассовой изоляцией, а для шкафов с номинальным током 550 А также с бумажной изоляцией;
■ ввод и вывод проводов в трубах.
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
|
ЗНАЧЕНИЕ ПР88
|
Номинальное напряжение, В
|
|
380
|
Номинальная частота, Гц
|
|
50
|
Номинальный ток аппаратов ввода, А, не более
|
|
400
|
Номинальный ток аппаратов распределения, А, не более
|
|
400
|
Номинальный ударный ток к. з. на шинах, кА при 1н шкафа до 250 А при 1н шкафа до 630 А
|
10 40
|
Номинальный режим работы
|
Продолжительный
|
Исполнение по способу установки
|
Навесное Утопленное Напольное —
|
Степень защиты оболочки по ГОСТ 14254-96
|
IP31, IP54
|
Масса, кг, не более
|
100
|
Срок службы, лет, не менее
|
25
|
|
|
