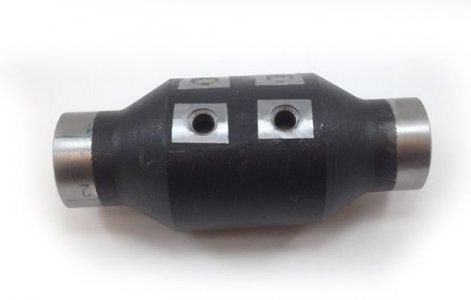

Блок с диафрагмой

Блоки с диафрагмами для трубопроводов тепловых станций предназначены для создания перепада давления при измерении расхода воды и водяного пара по методу переменного перепада давления.

• Вварное неразъемное сужающее устройство.
• Номинальный диаметр трубопровода от 50 до 400 мм.
• Угловой способ отбора давления.
• В типовом исполнении изготавливается с двумя парами отверстий для отбора давления. Блок комплектуется 4-мя патрубками, ввариваемые при монтаже к импульсным линиям диаметром 16 мм.
• По требованию заказчика количество пар отбора может быть увеличено до четырех, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.

Материалы, контактирующие с рабочей средой:
