Соединители ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до ЗМГц) токов при напряжении до 850 В (амплитудное значение).
Особенности:
-

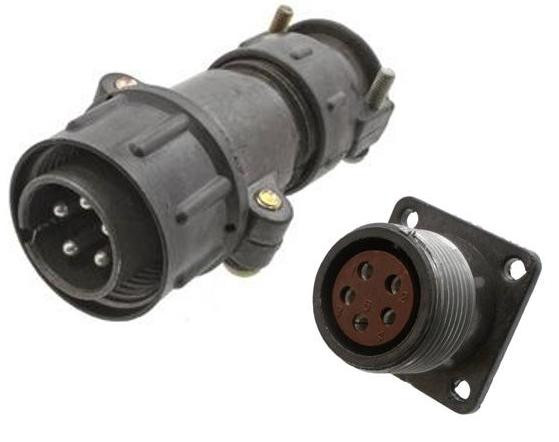

Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.
-
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная — с прямыми или угловым патрубком.
-
Сочленение соединителей -резьбовое, поляризация корпусов одношпоночная.
- Покрытие контактов - серебро.
-
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами).
-
Соединители предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствие с техническими условиями НКЦС. 434410.504 ТУ (НКЦС. 434410.1 ПТУ).
-
Соединители ШР по НКЦС. 434410.504ТУ (НКЦС. 434410.1ПТУ) взаимосочленяемы с соединителями ШР по ГЕО.364.107 ТУ, а также с 2РТ-А по ГЕО.364.118 ТУ и 2РТТ по ГЕ0.364.120ТУ (АШДК.434410.060ТУ).
