Коробок для монолитных бетонных стен(с межосевым расстоянием 71 мм)
Характеристики
Крышка KBV-2/71 прикрепляется к неподвижной части опалубки. Корпус KBT-3/71 устанавливается в уже зафиксированную крышку KBV-2/71.Необходимо полностью составить другую коробку (см. рис. 4B), вставить распорную трубку 8020 и четыре распорных стержня KBP-8.Составленную таким образом заднюю часть комплекта надо надвинуть на уже прикрепленную коробку с крышкой. Надставная рама NBR используется для регулирования высоты коробок при дополнительном нанесении штукатурки.Систему можно составлять со стороны подпорки KBP-1/71, которая прикрепляется к неподвижной детали опалубки.

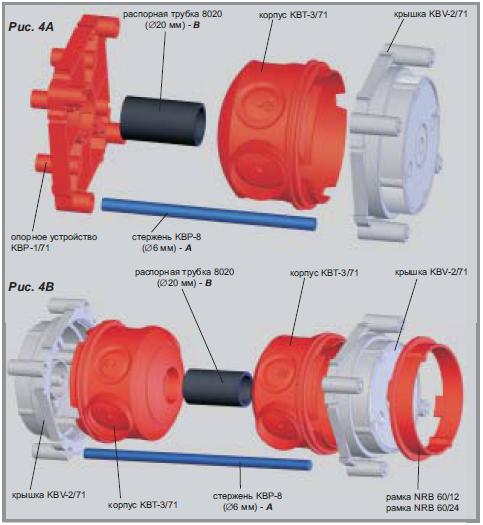

Рис. 4A
Минимальная высота комплекта при спользовании
корпуса KBT-3/71 (L):
L = 80 мм
Длина распорного стержня: A = L - 20 мм
Длина распорной трубки 8020: B = L - 65 мм
Рис. 4B
Минимальная высота комплекта при спользовании
корпуса KBT-1 (L):
L = 125 мм
Длина распорного стержня: A = L - 10 мм
Длина распорной трубки 8020: B = L - 110 мм
