Разъем гнездовой Wago 721-202/026-000
Характеристики
| Производитель | Wago |
| Высота, мм | 14.3 |
| Ширина, мм | 14 |
| Артикул | 721-202/026-000 |
| Цвет | Светло-серый |
| Вес, гр | 4.1 |
| Страна производства | Германия |
| Количество полюсов | 2 |
| Материал контактов | Медный сплав |
| Материал изоляции | Полиамид |
| Площадь сечения проводов, мм2 | 2.5 |
| Глубина, мм | 26.45 |
1-проводниковая розетка; CAGE CLAMP®; 2,5 мм²; Шаг контактов 7,5 мм; 2-пол.; 100% защита от неправильного подсоединения; 2,50 мм²; светло-серая.
- Универсальное соединение для всех типов проводников.
- Простая предварительная сборка и монтаж на устройстве посредством горизонтального и вертикального монтажа CAGE CLAMP®.
- Встроенные тестовые порты.
- 100% защита от неправильного подсоединения.
- Возможны варианты кодировки.
Технические данные:
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 300 V |
| Номинальный ток UL (группа использования B) | 15 A |
| Номинальное напряжение UL (группа использования D) | 300 V |
| Номинальный ток UL (группа использования D) | 10 A |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 300 V |
| Номинальный ток CSA (группа использования B) | 15 A |
| Номинальное напряжение CSA (группа использования D) | 300 V |
| Номинальный ток CSA (группа использования D) | 10 A |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 500 V |
| Номинальное импульсное напряжение (III/3) | 6 kV |
| Номинальное напряжение (III/2) | 630 V |
| Номинальное импульсное напряжение (III/2) | 6 kV |
| Номинальное напряжение (II/2) | 1000 V |
| Номинальное импульсное напряжение (II/2) | 6 kV |

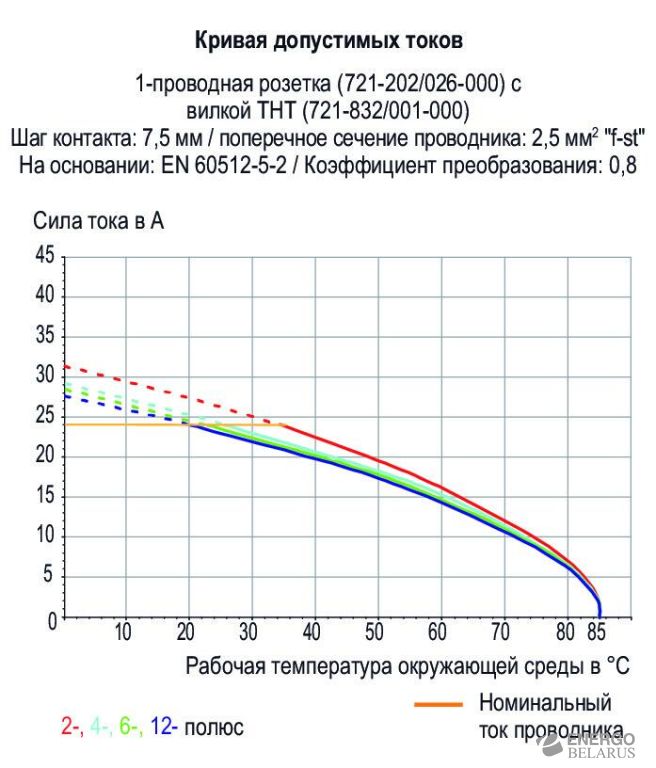

| Номинальный ток | 16 A |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Номинальное напряжение UL 1977 | 600 V |
| Номинальный ток UL 1977 | 15 A |
| Общее число точек подключения | 2 |
| Общее число потенциалов | 2 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Технология подключения | CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент |
| Однопроволочный проводник | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 1,5 мм² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 2,5 мм² |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 inch |
| Количество полюсов | 2 |
| Направление ввода проводника по отношению к направлению соединения | 0 ° |

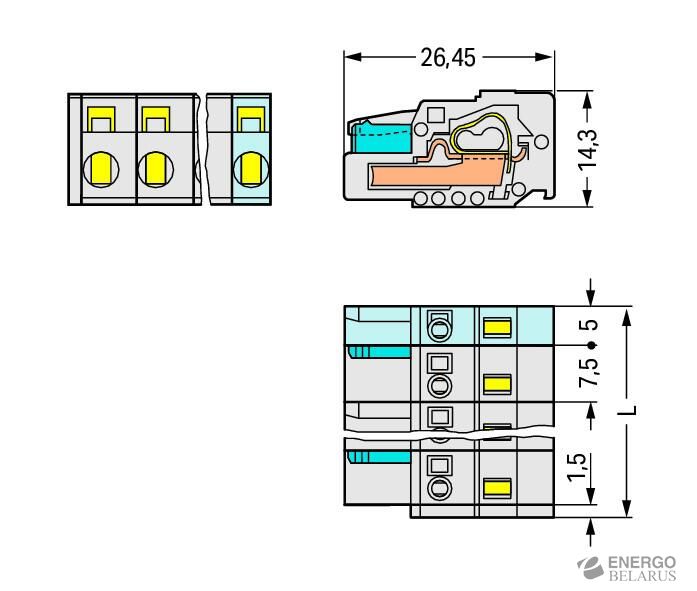

| Шаг контактов | 7,5 мм / 0.295 inch |
| Ширина | 14 мм / 0.551 inch |
| Высота | 14,3 мм / 0.563 inch |
| Глубина | 26,45 мм / 1.041 inch |
| Тип контакта (разъёмный соединитель) | Соединитель/розетка |
| Соединитель (тип соединения) | для проводников |
| Защита от неправильного соединения | Да |
| Способ фиксации разъёмного соединения | Without |
| Цвет | светло-серые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медный сплав |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,067 MJ |
| Вес | 4,1 g |
| Диапазон предельной частоты | -60 … +85 °C |
| Product Group | 3 (Multi Conn. System) |
| Единица упаковки (минимальная упаковка) | 100 Stck |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4044918356558 |
| Код ТН ВЭД | 85366990990 |
