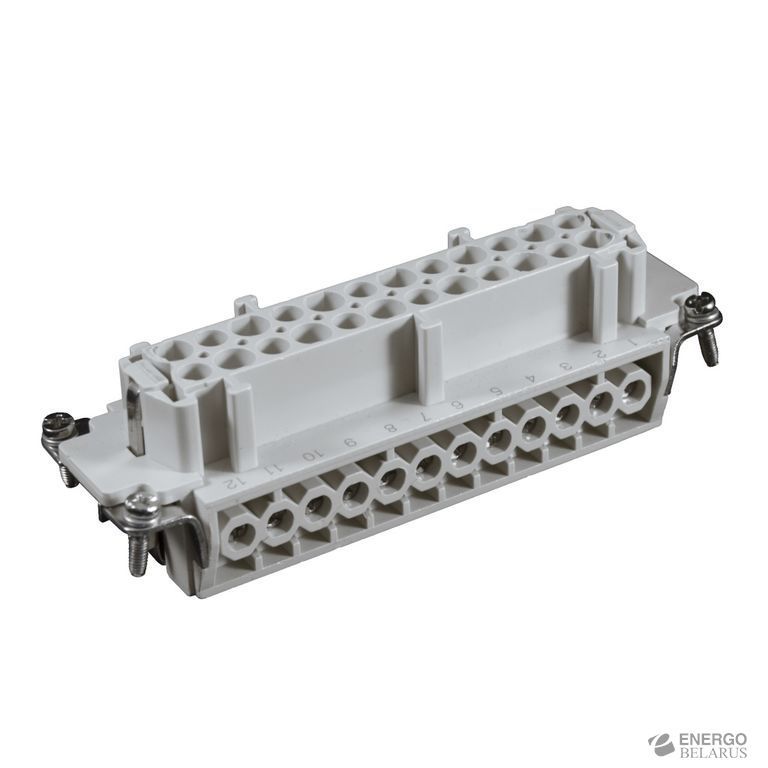

РП-24В-16-500-УХЛ3 Розетка
Характеристики
| Производитель | НПО Каскад |
| Напряжение, В | 500 |
| Количество контактов | 24 |
| Площадь сечения проводов, мм2 | 1-2.5 |
| Ток, А | 16 |
Характеристики Розетка РП-24В-16-500
| Артикул | 06108060 |
| Количество контактов, шт | 24 |
| Номинальный ток, А | 16 |
| Номинальное напряжение, В | 500 |
| Часть соединителя | Розетка |
| Площадь сечения провода, мм2 | 1-2,5 |
| Присоединение проводов | Винтовое |
| Присоединительный размер | 104х27 |
| Входит в состав | СП-24В-16-500 |
Применение
Соединители серии СП предназначены для коммутации электрических цепей на токи до 200 А и напряжением до 1000 В. Соединители комплектуются корпусами различной конструкции, устройствами кабельного ввода, установочными рамками, извлекаемыми контактами и другими аксессуарами.
Технические характеристики
| Виды климатического исполнения | |
| по ГОСТ 15150 для общепромышленного исполнения | УХЛ2 |
| по ГОСТ 15150 для атомного исполнения (но при температуре -50° С) | УХЛ3, Т3 |
| по ГОСТ 15150 для морского исполнения | ОМ4 |
| по ГОСТ 15150 для железнодорожного исполнения | УХЛ1, Т1, У1 |
| Предельные температуры, °С | от -60 до +125 (в зависимости от исполнения защитного корпуса) |
| Сопротивляемость изоляции в нормальных условиях, МОм | 5000 |
| Число сочленений-расчленений | 500 |
| Срок службы соединителей | 30 |
Комплектность соединителя
Варианты сборки соединителей
| Сборка приборного рамочного проходного корпуса с кабельным корпусом | |
| Сборка приборного корпуса с кабельным корпусом - боковое расположение устройства ввода кабеля | |
| Сборка кабельных корпусов - кабельное соединение | |
| Сборка с рамками установочными |
Виды соединения контактов
Розетка РП-24В-16-500-УХЛ3 |
Розетка РП-24В-16-500-УХЛ3-А |
Розетка РП-24В-16-500-Р |
|
Артикул |
06108060 |
261094877 |
|
| Исполнение по области применения | Общепромышленное |
Атомное |
Морское |
| Номинальный ток, А | 16 |
16 |
16 |
| Климатическое исполнение | УХЛ3 |
УХЛ3 |
ОМ4 |
| Номинальное напряжение, В | 690 |
690 |
690 |
| Часть соединителя | Розетка |
Розетка |
Розетка |
| Количество контактов, шт | 24 |
24 |
24 |
| Присоединение проводов | Винтовое |
Винтовое |
Винтовое |
| Площадь сечения провода, мм2 | 1-2,5 |
1-2,5 |
1-2,5 |
| Присоединительный размер | 104х27 |
104х27 |
104х27 |

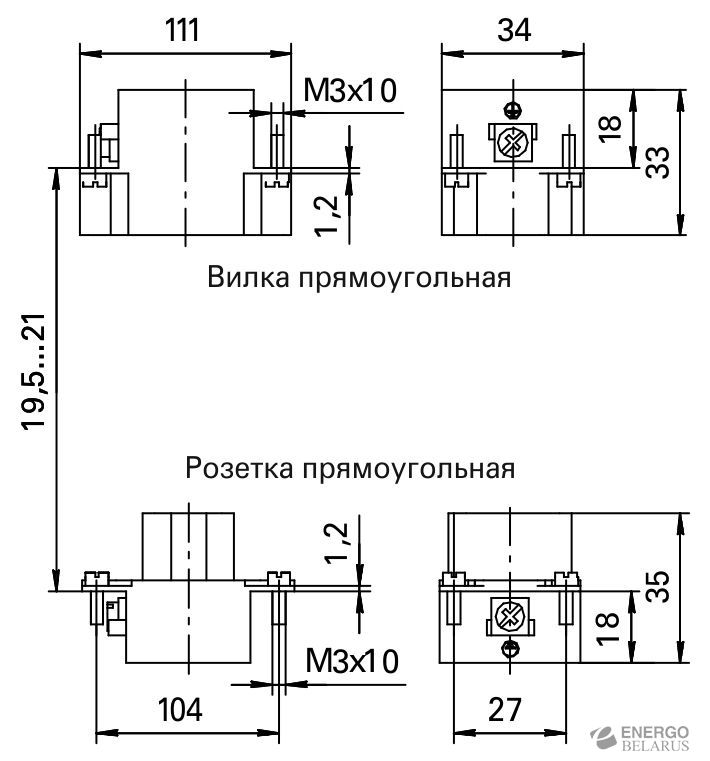

Монтажный вырез для крепления при использовании без корпуса

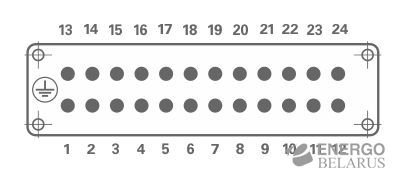

Схема расположения контактов
