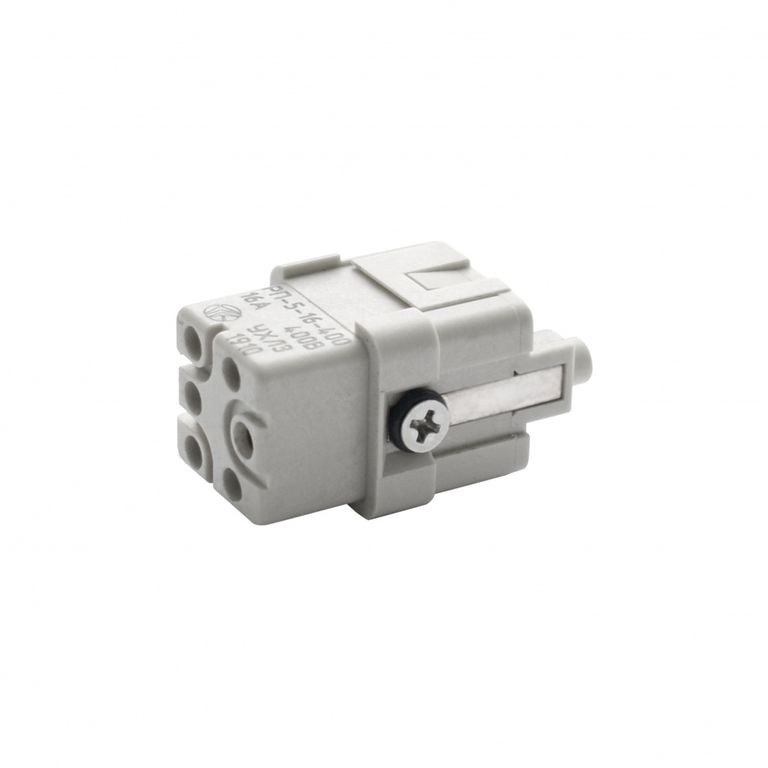

РП-5-16-400-УХЛ3 Розетка
Характеристики
| Производитель | НПО Каскад |
| Напряжение, В | 400 |
| Количество контактов | 5 |
| Площадь сечения проводов, мм2 | 0.4-4 |
| Ток, А | 16 |
Характеристики Розетка РП-5-16-400
| Артикул | 061087273 |
| Количество контактов, шт | 5 |
| Номинальный ток, А | 16 |
| Номинальное напряжение, В | 400 |
| Часть соединителя | Розетка |
| Площадь сечения провода, мм2 | 0,4-4,0 |
| Присоединение проводов | Обжимное |

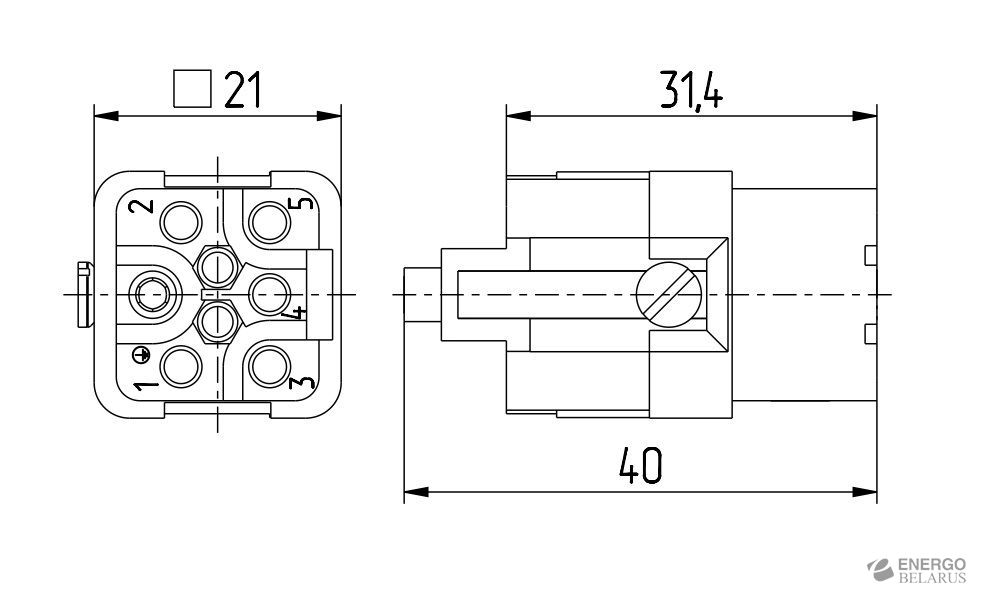

| Присоединительный размер | 22х22 |
| Входит в состав | СП-5-16-400 |
Применение
Соединители серии СП предназначены для коммутации электрических цепей на токи до 200 А и напряжением до 1000 В. Соединители комплектуются корпусами различной конструкции, устройствами кабельного ввода, установочными рамками, извлекаемыми контактами и другими аксессуарами.
Технические характеристики
| Виды климатического исполнения | |
| по ГОСТ 15150 для общепромышленного исполнения | УХЛ2 |
| по ГОСТ 15150 для атомного исполнения (но при температуре -50° С) | УХЛ3, Т3 |
| по ГОСТ 15150 для морского исполнения | ОМ4 |
| по ГОСТ 15150 для железнодорожного исполнения | УХЛ1, Т1, У1 |
| Предельные температуры, °С | от -60 до +125 (в зависимости от исполнения защитного корпуса) |
| Сопротивляемость изоляции в нормальных условиях, МОм | 5000 |
| Число сочленений-расчленений | 500 |
| Срок службы соединителей | 30 |
Комплектность соединителя
Варианты сборки соединителей
| Сборка приборного рамочного проходного корпуса с кабельным корпусом | |
| Сборка приборного корпуса с кабельным корпусом - боковое расположение устройства ввода кабеля | |
| Сборка кабельных корпусов - кабельное соединение | |
| Сборка с рамками установочными |

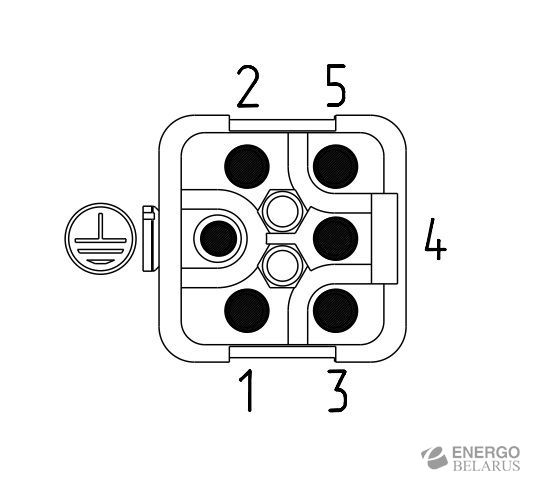

Виды соединения контактов

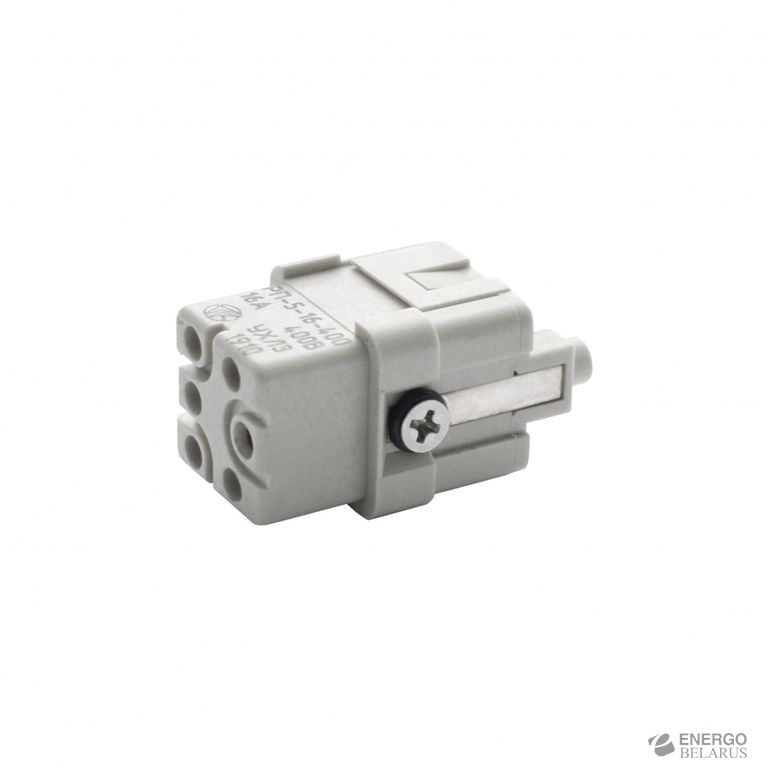

Розетка РП-5-16-400-УХЛ3 |
Розетка РП-5-16-400-Р |
||
Артикул |
061087273 |
||
| Исполнение по области применения | Общепромышленное |
Морское |
|
| Номинальный ток, А | 16 |
16 |
|
| Климатическое исполнение | УХЛ3 |
ОМ4 |
|
| Номинальное напряжение, В | 400 |
400 |
|
| Часть соединителя | Розетка |
Розетка |
|
| Количество контактов, шт | 5 |
5 |
|
| Присоединение проводов | Обжимное |
Обжимное |
|
| Площадь сечения провода, мм2 | 0,14-2,5 |
0,14-2,5 |
|
| Присоединительный размер | 22х22 |
22х22 |
