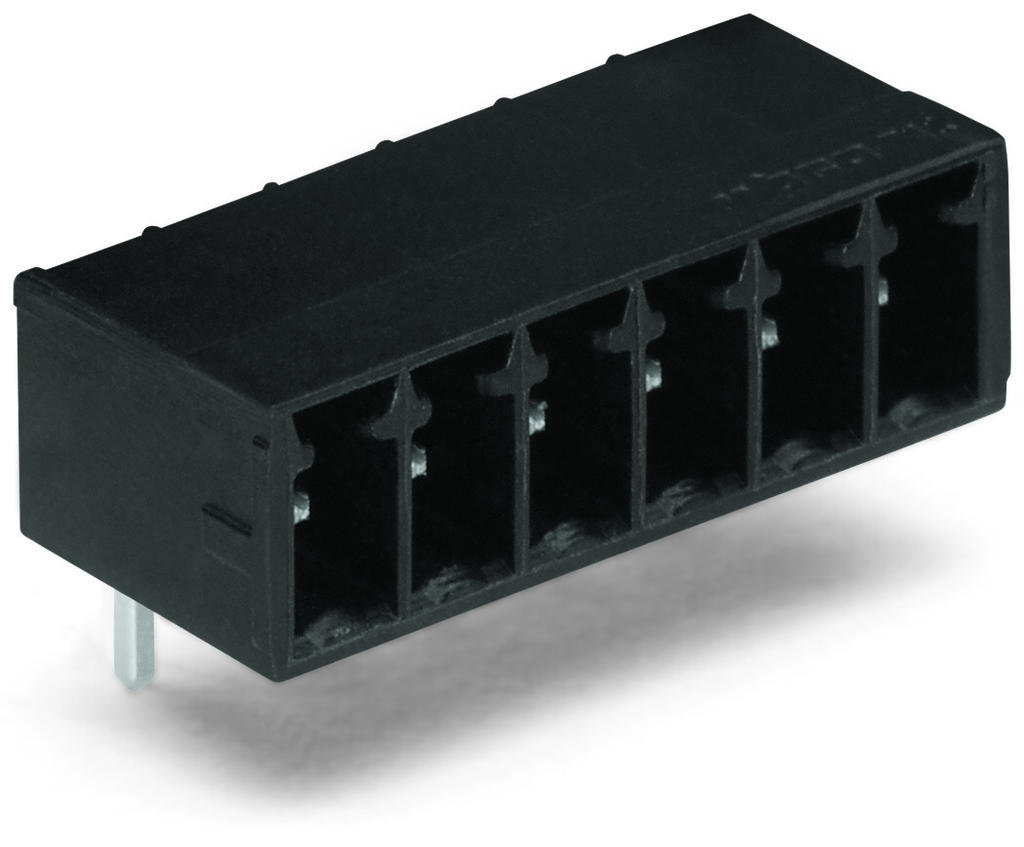

Âèëêà ñ óãëîâûìè âûâîäàìè ïîä ïàéêó 714-162
Õàðàêòåðèñòèêè
| Ïðîèçâîäèòåëü | Wago |
| Âûñîòà, ìì | 10.3 |
| Äëèíà, ìì | 9.7 |
| Øèðèíà, ìì | 8.4 |
| Àðòèêóë | 714-162 |
| Ìàêñèìàëüíûé òîê, À | 8 |
| Öâåò | ×åðíûé |
| Âåñ, ãð | 0.5 |
| Ñòðàíà ïðîèçâîäñòâà | Ãåðìàíèÿ |
| Ðàáî÷àÿ òåìïåðàòóðà, Ñ° | -60…+100 |
| Êîëè÷åñòâî êîíòàêòîâ | 2 |
| Êîëè÷åñòâî ïîëþñîâ | 2 |
| Ìàòåðèàë êîíòàêòîâ | Ìåäü ýëåêòðîëèòè÷åñêàÿ |
| Ìàòåðèàë èçîëÿöèè | Ïîëèôòàëàìèä |
| Øàã êîíòàêòîâ, ìì | 3.5 |
Особенности:
- Корпус вилок отливается из изоляционного материала, пригодного для пайки оплавлением припоя без использования свинца.
- Разделенные разъемы выводов предотвращают повреждения и обеспечивают вилкам защиту от касания в неподсоединенном состоянии.
- Возможны варианты кодировки.
Характеристики:
Данные соединения
| Число полюсов | 2 |
| Общее число потенциалов | 2 |
| Количество отдельных объектов присоединения | 1 |
| Количество уровней | 1 |
Геометрические параметры
| Шаг контактов | 3,5 мм / 0.138 inch |
| Ширина | 8,4 мм / 0.331 inch |
| Высота | 10,3 мм / 0.406 inch |
| Высота от поверхности |
6,9 мм / 0.272 inch |
| Длина |
9,7 мм / 0.382 inch |
| Длина вывода под пайку | 3,4 мм |
| Размеры вывода под пайку | 0,8 x 0,8 мм |
| Допуск диаметра отверстия | 1,2 (+0,1) мм |
Электрические данные
| Номинальное напряжение (III / 3) | 160 В |
| Номинальное импульсное напряжение (III / 3) | 2,5 кВ |
| Номинальное напряжение (III / 2) | 160 В |
| Номинальное импульсное напряжение (III / 2) | 2,5 кВ |
| Номинальное напряжение (II / 2) | 320 В |
| Номинальное импульсное напряжение (II / 2) | 2,5 кВ |
| Номинальный ток | 8 A |
