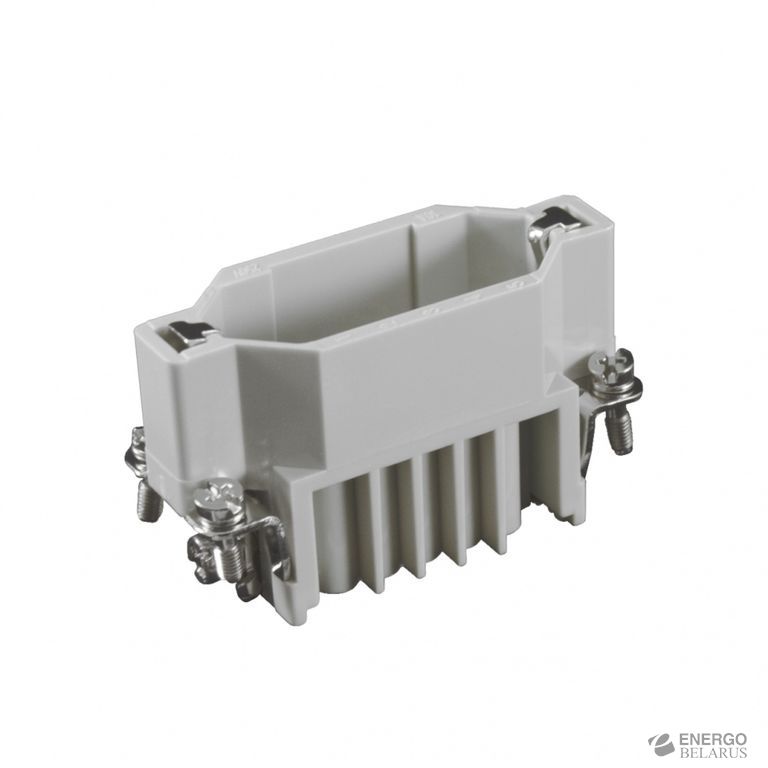

ВП-15-10-250-Р Вилка
Характеристики
| Производитель | НПО Каскад |
| Напряжение, В | 250 |
| Ток, А | 10 |
Характеристики Вилка ВП-15-10-250
| Артикул | 06102010 |
| Количество контактов, шт | 15 |
| Номинальный ток, А | 10 |
| Номинальное напряжение, В | 250 |
| Часть соединителя | Вилка |
| Площадь сечения провода, мм2 | 0,14-2,5 |
| Присоединение проводов | Обжимное |
| Присоединительный размер | 49,5х16 |
| Входит в состав | СП-15-10-250 |
Применение
Соединители серии СП предназначены для коммутации электрических цепей на токи до 200 А и напряжением до 1000 В. Соединители комплектуются корпусами различной конструкции, устройствами кабельного ввода, установочными рамками, извлекаемыми контактами и другими аксессуарами.
Технические характеристики
| Виды климатического исполнения | |
| по ГОСТ 15150 для общепромышленного исполнения | УХЛ2 |
| по ГОСТ 15150 для атомного исполнения (но при температуре -50° С) | УХЛ3, Т3 |
| по ГОСТ 15150 для морского исполнения | ОМ4 |
| по ГОСТ 15150 для железнодорожного исполнения | УХЛ1, Т1, У1 |
| Предельные температуры, °С | от -60 до +125 (в зависимости от исполнения защитного корпуса) |
| Сопротивляемость изоляции в нормальных условиях, МОм | 5000 |
| Число сочленений-расчленений | 500 |
| Срок службы соединителей | 30 |
Комплектность соединителя
Варианты сборки соединителей
| Сборка приборного рамочного проходного корпуса с кабельным корпусом | |
| Сборка приборного корпуса с кабельным корпусом - боковое расположение устройства ввода кабеля | |
| Сборка кабельных корпусов - кабельное соединение | |
| Сборка с рамками установочными |
Виды соединения контактов
Вилка ВП-15-10-250-УХЛ3 |
Вилка ВП-15-10-250-УХЛ3-А |
Вилка ВП-15-10-250-Р |
|
Артикул |
06102010 |
||
| Исполнение по области применения | Общепромышленное |
Атомное |
Морское |
| Номинальный ток, А | 10 |
10 |
10 |
| Климатическое исполнение | УХЛ3 |
УХЛ3 |
ОМ4 |
| Номинальное напряжение, В | 250 |
250 |
250 |
| Часть соединителя | Вилка |
Вилка |
Вилка |
| Количество контактов, шт | 15 |
15 |
15 |
| Присоединение проводов | Обжимное |
Обжимное |
Обжимное |
| Площадь сечения провода, мм2 | 0,14-2,5 |
0,14-2,5 |
0,14-2,5 |
| Присоединительный размер | 49,5х16 |
49,5х16 |
49,5х16 |

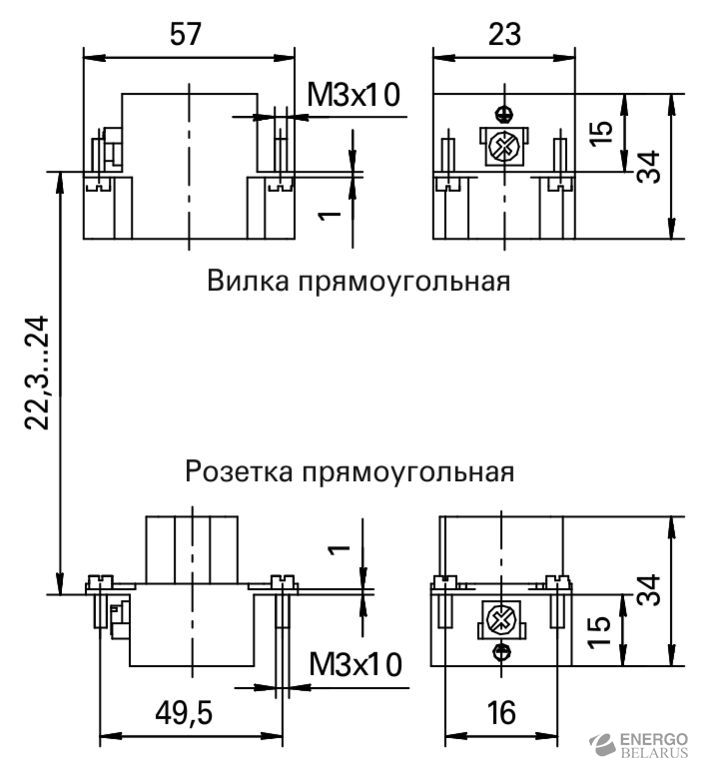

Монтажный вырез для крепления при использовании без корпуса
Схема расположения контактов
Контакты
