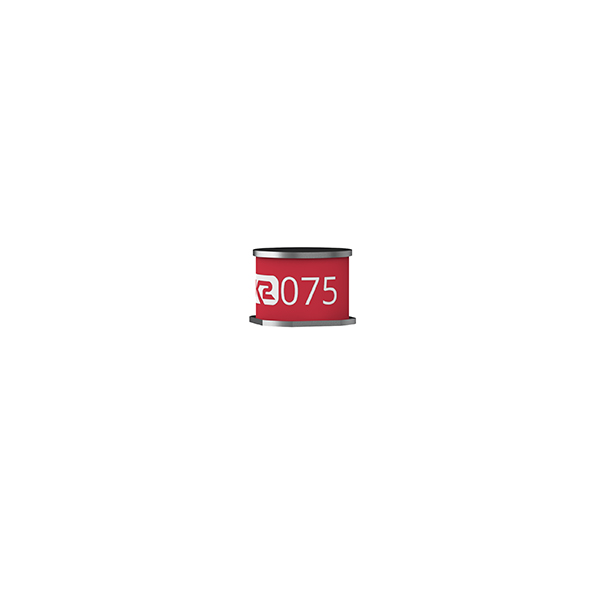

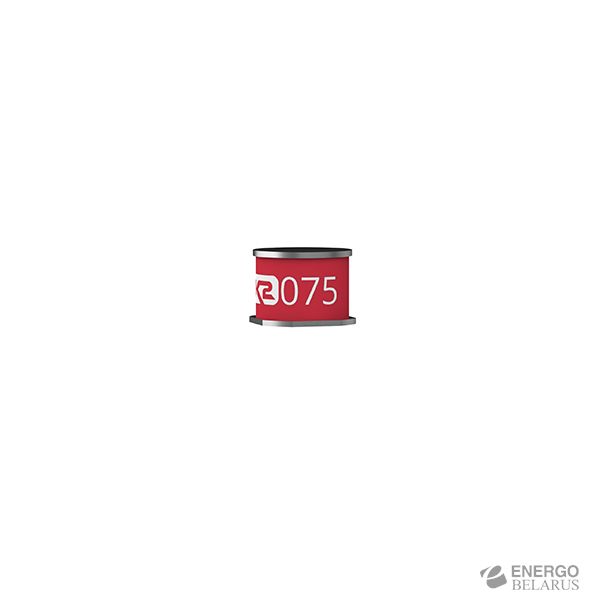

Разрядник двухэлектродный SMD, 20 кА

Разрядники двухэлектродные SMD серии 2RD-8S (20 кА) предназначены для защиты электрооборудования от повреждений, вызванных импульсами перенапряжений в результате грозовых разрядов и эффектов коммутации в электросетях. Изделия представляют собой газовые разрядники с двумя электродами, обеспечивающие высокое быстродействие при возникновении перенапряжений, стабильное напряжение пробоя и высокую стойкость к воздействию импульсов тока.

Компоненты выпускаются в защищенном корпусе с контактными площадками для поверхностного монтажа (SMD). Серия 2RD-8S предназначена для применения в телекоммуникационном оборудовании, системах сигнализации, источниках питания и устройствах защиты от перенапряжений.

Общие характеристики

• Конструктивные особенности:
• Тип: газовый разрядник, двухэлектродный, SMD, защитный, неуправляемый.
• Выводы: контактные площадки для поверхностного монтажа.
• Высокое быстродействие при возникновении перенапряжений со скоростью нарастания до 1 кВ/мкс.
• Стабильное напряжение пробоя.
• Высокое сопротивление изоляции >1 ГОм.
• Низкая электрическая емкость 1 ГОм, при 50 В DC.
• Емкость: 1.5 пФ, при f=1 МГц.
• Импульсная стойкость (в рамках серии):
• Переменный ток 50 Гц, 1 с: 20 А, 10 импульсов.
• Номинальный разрядный ток (8/20 мкс): 20 кА, 5 импульсов.
• Максимальный разрядный ток (8/20 мкс): 25 кА, 1 импульс.
• Импульсный ток (10/1000 мкс): 200 А, 300 импульсов.
• Условия эксплуатации и монтажа:
• Диапазон рабочих температур: от –40 °С до +125 °С.
• Климатическое исполнение: УХЛ по ГОСТ 15150-69.
• Требования к пайке:
• Припой: ПОС 40, ПОССу 40-0,5, ПОС-61 (ГОСТ 21930).
• Температура припоя: не выше 265 °С.
• Флюс: спирто-канифольный.
• Время пайки: не более 4 секунд.
• Соответствие стандартам:
• Аналоги: EPCOS A8 Series.
• Маркировка и заказ:
• Формат наименования: 2Р***М08, где *** — статическое напряжение пробоя (например, 075, 150, 230, 470).
• Каталожный номер (пример): К2ЕР***С8М2 (зависит от напряжения).
• Упаковка: 10 шт. (минимальный заказ — от 10 шт.).
• Производитель: ХАКЕЛЬ.
• Страна происхождения: КНР.

Примечание

В рамках серии 2RD-8S все номиналы обладают одинаковой импульсной стойкостью. Разрядники предназначены для защиты оборудования от импульсных перенапряжений в цепях телекоммуникации, сигнализации и электропитания.
