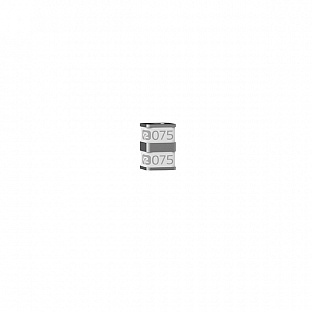

Разрядник трехэлектродный SMD, 5 кА

Разрядники трехэлектродные SMD серии 3RD-5S (5 кА) предназначены для защиты электрооборудования от повреждений, вызванных импульсами перенапряжений в результате грозовых разрядов и эффектов коммутации в электросетях. Изделия представляют собой газовые разрядники с тремя электродами, обеспечивающие высокое быстродействие при возникновении перенапряжений, стабильное напряжение пробоя и высокую стойкость к воздействию импульсов тока.

Компоненты выпускаются в защищенном корпусе с контактными площадками для поверхностного монтажа (SMD). В рамках серии представлены как стандартные трехэлектродные разрядники, так и однокамерные исполнения (модификация МХ5). Серия предназначена для применения в телекоммуникационном оборудовании, системах сигнализации, источниках питания и устройствах защиты от перенапряжений.

Общие характеристики

• Конструктивные особенности:
• Тип: газовый разрядник, трехэлектродный, SMD, защитный, неуправляемый.
• Выводы: контактные площадки для поверхностного монтажа.
• Высокое быстродействие при возникновении перенапряжений со скоростью нарастания до 1 кВ/мкс.
• Стабильное напряжение пробоя.
• Высокое сопротивление изоляции >1 ГОм.
• Низкая электрическая емкость <1.5 пФ.
• Электрические параметры (в рамках серии):
• Статическое напряжение пробоя при ΔU/Δt=100 В/с: от 75 В до 800 В.
• Допускаемое отклонение статического напряжения пробоя: ±30%.
• Сопротивление изоляции: >1 ГОм, при 50 В DC.
• Условия эксплуатации и монтажа:
• Диапазон рабочих температур: от –40 °С до +125 °С.
• Климатическое исполнение: УХЛ по ГОСТ 15150-69.
• Требования к пайке:
• Припой: ПОС 40, ПОССу 40-0,5, ПОС-61 (ГОСТ 21930).
• Температура припоя: не выше 265 °С.
• Флюс: спирто-канифольный.
• Время пайки: не более 4 секунд.
• Маркировка и заказ:
• Формат наименования: 3Р***М05 или 3Р***МX5, где *** — статическое напряжение пробоя (например, 075, 150, 230, 470).
• Каталожный номер (пример): К2ЕР***С5М3 или К2ЕР***В5МХ (зависит от напряжения и исполнения).
• Упаковка: 10 шт. или 100 шт. (зависит от модификации).
• Минимальный заказ: от 10 шт.
• Производитель: ХАКЕЛЬ.
• Страна происхождения: КНР.

Примечание

В рамках серии представлены как стандартные трехэлектродные разрядники, так и однокамерные исполнения (модификация МХ5), отличающиеся конструктивными особенностями. Разрядники предназначены для защиты оборудования от импульсных перенапряжений в цепях телекоммуникации, сигнализации и электропитания. Для получения полных электрических характеристик рекомендуется обращаться к технической документации производителя.
