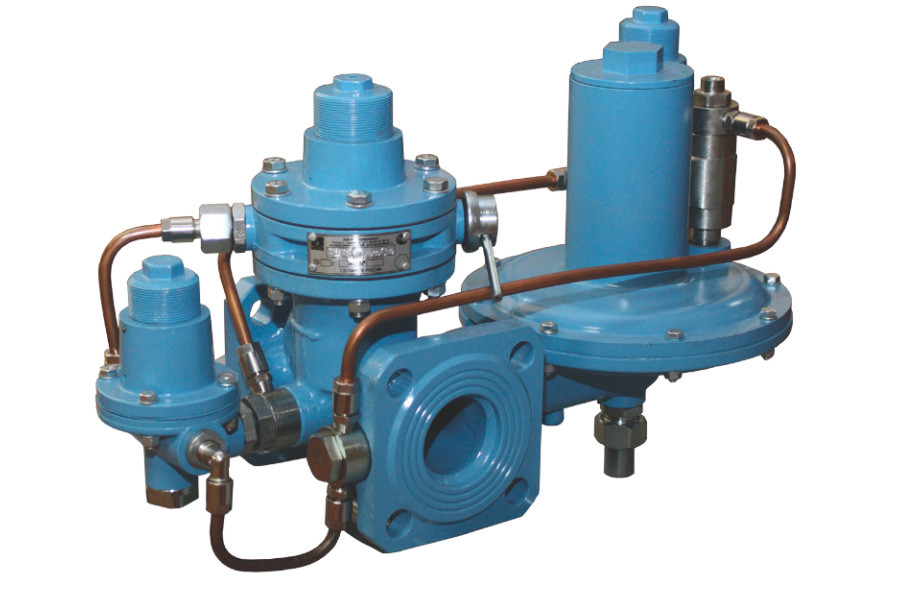

Регулятор давления газа комбинированный РДСК

Показать все рубрики

Под заказ Проверено

Код товара: 173-938-2

Характеристики

Регуляторы давления газа РДСК-50/400 (РДСК-50/400Б, РДСК-50/400М) предназначены для редуцирования высокого давления на среднее, автоматического поддержания среднего выходного давления на заданном уровне, автоматического отключения подачи газа при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.

Регуляторы изготавливаются в климатическом исполнении УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

Монтаж регулятора производится на горизонтальном участке газопровода в вертикальном положении.

Технические характеристики

Наименование параметра или характеристики	Величина по типам и исполнениям
Наименование параметра или характеристики	РДСК-50/400	РДСК-50/400Б	РДСК-50/400М
1 Регулируемая среда	природный газ по ГОСТ 5542-87 сжиженный газ по ГОСТ 20448-90
2 Максимальное давление на входе, МПа (кгс/см2):
- природный газ	1,2 (12)
- сжиженный газ	1,6 (16)
3 Диапазон настройки выходного давления, кПа	от 50 до 200	от 200 до 300	от 10 до 50
4 Зона неравномерности (пропорциональности) регулирования, 10%	±10
5 Пропускная способность при температуре 20°С, плотности газа 0,73 кг/м3	см. таблицу
6 Давление настройки автоматического отключения подачи газа:
- при повышении выходного давления, кПа	от 62,5 до 270	от 270 до 400	от 12,5 до 70
- при понижении выходного давления, кПа	от 0,6 до 12	от 0,6 до 12	от 0,6 до 3
- при понижении входного давления, МПа	от 0,01 до 0,015 (от 0,03 до 0,05)*
7 Габаритные размеры, мм, не более:
- строительная длина	180
- длина	502
- ширина	241
- высота	300
8 Присоединительные размеры:
- условный проход, DN мм	50
- соединение	фланцевое по ГОСТ 12815-80
9 Масса, кг, не более	12

* для сжиженного газа

Класс герметичности затворов клапанов регулятора – А по ГОСТ Р 54808-2011.

Пропускная способность регуляторов с диаметром седла 10 мм

Рвх, МПа	Рвых, МПа
Рвх, МПа	0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3
0,05	53	50	—	—	—	—	—	—	—
0,08	97	90	78	66	—	—	—	—	—
0,10	110	110	110	91	69	—	—	—	—
0,20	165	165	165	165	163	159	131	—	—
0,30	225	225	225	225	225	225	217	198	—
0,40	280	280	280	280	280	280	280	249	231
0,50	300	300	300	300	300	300	300	300	289
0,60	335	335	335	335	335	335	335	335	329
0,70	390	390	390	390	390	390	390	390	390
0,80	440	440	440	440	440	440	440	440	440
0,90	500	500	500	500	500	500	500	500	500
1,0	585	585	585	585	585	585	585	585	585
1,1	638	638	638	638	638	638	638	638	638
1,2	670	670	670	670	670	670	670	670	670

Пропускная способность регуляторов с диаметром седла 14 мм

Рвх, МПа
