Ограничитель давления (DB) с клапаном и регулятор напора тип 2401 работают без вспомогательной энергии. Клапан блокируется и закрывается пружинным аккумулятором при достижении заданного предельного значения давления. Возврат в исходное положение и повторный пуск возможны только при помощи специального инструмента после того, как неисправность будет устранена, а давление опустится ниже предельной величины.

Конструкции

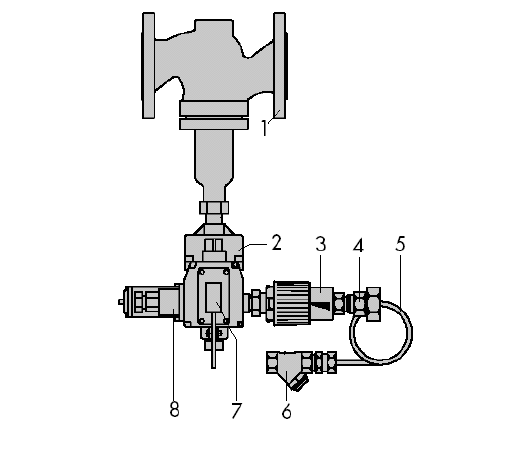

Регулятор напора тип 2401 состоит из корпуса с пружинным аккумулятором, устройства замера давления с задатчиком пределов измерения, соединительной трубы и грязеуловителя 1NI ( G 3/8, РУ 16 ).
По запросу с электрическим сигнализатором для сообщения о состоянии регулятора, а также с электромагнитным реле для включения в предохранительную цепь управления, или с типовыми регулирующими термостатами и/или с термостатами с предохранительным устройством.

Тип 1 / 2401 – с проходным клапаном тип 1 для Ду от 15 до 50 и регулятором напора тип 2401, без компенсации давления – фланцевое соединение.
Тип 4 / 2401 – с проходным клапаном тип 4 для ДУ от 15 до 2501) и регулятором напора тип 2401, с компенсацией давления – фланцевое соединение.
Тип 8 / 2401 – с трёхходовым клапаном тип 8 для ДУ от 15 до 50 и регулятором напора тип 2401, без компенсации давления – фланцевое соединение.
Тип 9 / 2401 – с трёхходовым клапаном тип 9 для ДУ от 15 до 150 и регулятором напора тип 2401, с компенсацией давления2) – фланцевое соединение.
