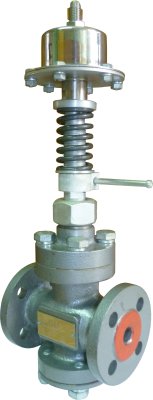

Регулятор давления и перепада давления прямого действия РДПД и РПДПД
Характеристики
Регуляторы давления РДПД-НО(НЗ) и регуляторы перепада давления РПДПД, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4. Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л или 25Л, 30Л, 35Л, 40Л, 45Л) и коррозионостойкого литья (сталь 12Х18Н10Т). Выпускаются по СНИЦ.423 117.050 ТУ. Присоединительные размеры фланцев по ГОСТ 12815-80 исполнение 1.
Варианты исполнения регуляторов давления: РДПД-НО (нормально-открытый) – регулирование давления «после себя», РДПД-НЗ (нормально-закрытый) – регулирование давления «до себя».
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфоне измерительного механизма.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой. Перед регулятором рекомендуется ставить фильтр сетчатый соответствующего диаметра.
Также по спец. заказу прибор может комплектоваться ответными стальными приварными фланцами.
Характеристики
|
Диаметры условного прохода DN, мм |
15 |
25 |
|
Диапазоны настройки регулируемого давления, МПа |
0,025-0,63 и 0,4-1,0 |
|
|
Условная пропускная способность, КN, м³/ч Стандартное исполнение: Специальное исполнение: |
2,5 1,0; 1,6 |
6,3 4,0; 2,5 |
|
Условное давление PN, МПа |
1,6 |
|
|
Зона пропорциональности, не более |
10% от верхнего предела настройки |
|
|
Зона нечувствительности, не более |
2 % от верхнего предела настройки |
|
|
Допустимая протечка в % от КN, не более |
0,1 |
|
|
Температура регулируемой среды, °C |
от 0 до + 225 |
|
|
Масса регуляторов, кг, не более |
7 |
9,5 |
Пример записи при заказе регулятора давления с нормально открытым регулирующим клапаном, диаметром условного проход 15 мм, с пределами настройки (0,4 – 1,0) МПа: « Регулятор давления прямого действия РДПД-НО-15 (0,4 – 1,0) МПа – СНИЦ.423 117.050 ТУ».
То же для регулятора перепада давления, диметром условного прохода 25 мм, пределами настройки (0,025-0,63) МПа: « Регулятор перепада давления прямого действия РПДПД-25 (0,025 – 0,63) МПа СНИЦ.423 117.050 ТУ».
Примечание. При выборе нестандартного исполнения по пропускной способности необходимо указать её значение после обозначения ТУ в примере заказа. Например, РПДПД-25 (0,025 - 0,63) МПа СНИЦ.423 117.050 ТУ-2,5
