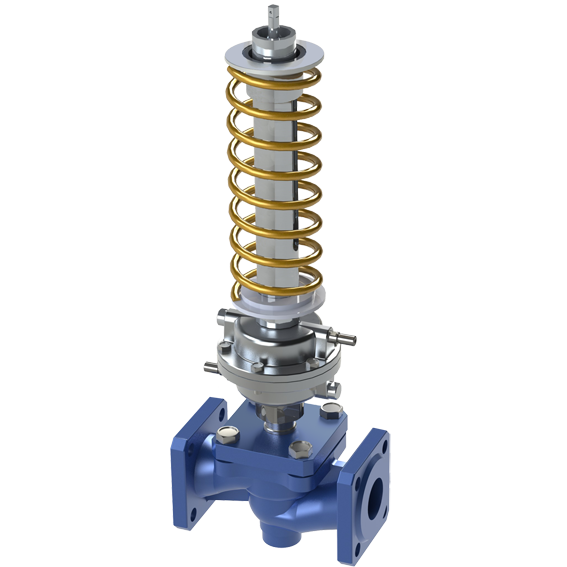

Регулятор давления РД-А
Характеристики
Клапан регулятора в режиме работы регулирования перепада давления или давления «после себя» нормально открыт при отсутствии давления рабочей среды в системе на высокой стороне до клапана. Импульс высокого давления регулируемого перепада подается по импульсной трубке в мембранную камеру со стороны задатчика (штуцер «+ »). Импульс низкого давления подается по импульсной трубке в мембранную камеру со стороны клапана(штуцер «- »). Регулятор перепада давления может быть использован в качестве регулятора давления после себя.
Основные технические характеристики:
| Наименование показателя и единица измерения | Значение параметров | ||||||
| Номинальный диаметр DN,мм | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| Условная пропускная способность Кvу, м3/ч | 2,5 | 6,3 | 10 | 16 | 25 | 63 | 125 |
| 4 | 10 | 16 | 25 | 40 | |||
| Номинальное давление PN, МПа | 1,6 | ||||||
| Рабочая среда | Горячая и холодная вода, воздух и др. негорючие газы | ||||||
| Температура рабочей среды Т,ºС | До 150°С – вода, до 80°С – воздух и др. негорючие газы | ||||||
| Относительная протечка % от Кvу | 0,1 | ||||||
| Диапазон настройки регуляторов, Мпа |
0,04-0,16 0,1-0,4 0,3-07 |
||||||
| Зона нечувствительности регулирования от граничных значений диапазона настройки регуляторов, % не более | 6 | ||||||
| Длина L, мм | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| Высота H, мм | 570 | 580 | 601 | 615 | 615,5 | 635 | 665 |
| Масса, кг | 14,5 | 16 | 20 | 20 | 25,5 | 29,5 | 43 |
Гарантийный срок эксплуатации 18 месяцев.
Схемы подключения регуляторов:
Установка регулятора перепада давления на подающем трубопроводе
Установка регулятора перепада давления на обратном трубопроводе
Установка регулятора давления «после себя»
