Применение
Регулятор давления для задаваемых значений 1 бар до 28 бар. Номинальный диаметр DN 125 до DN 400. Номинальное давление PN 16 до PN 40, для жидких, газообразных и парообразных сред до 350 °C.
Клапан закрывается при повышении давления на выходе клапана.
Характерные особенности
• П-регуляторы, не требующие особого технического обслуживания и внешнего источника энергии.
• Высокая точность регулирования обеспечивается применением пилотного клапана.
• Удобная установка заданного значения на пилотном клапане.
• Односедельный проходной клапан с фланцевым соединением.
• Поставка регулятора производится в виде готового к установке узла.
Варианты исполнения
– Клапан Тип 2422 (модифицированный) с компенсацией давления с помощью сильфона или мембраны и с плунжером с мягким уплотнением и внутренней закрывающей пружиной.
– Каждый регулятор с пилотным клапаном с грязеуловителем и клапаном с постоянным дросселем или дроссельным элементом.
– Корпус клапана из серого чугуна, чугуна с шаровидным графитом, углеродистой литой стали или CrNiMo-стали.
– Клапаны с компенсацией давления мембраной для воды и негорючих газов.
– Исполнение для пара (с компенсацией давления сильфоном) с промежуточным сосудом и игольчатым дроссельным клапаном.

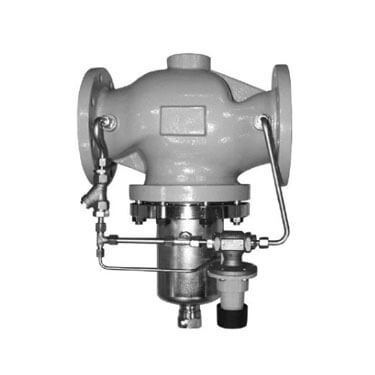

Тип 2333 – Редукционный клапан для жидкостей, паров и газов.
Для регулирования заданного значения пониженного давления
р2 установленного на пилотном клапане.
Оснащён пилотным клапаном, соответствующим среде.
