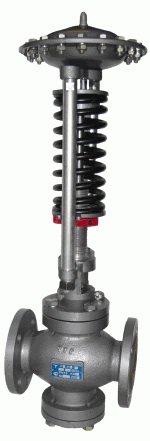

Регулятор расхода и давления прямого действия РР-РД

Регуляторы давления РД-НО(НЗ) и регуляторы расхода (перепада давления) РР, работающие без постороннего источника энергии, предназначены для   автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы В4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20,стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т.
Материал клапана – 20Х13, стакана - бронза ОЗЦ7С5Н1.
.Выпускаются по СНИЦ.423117.013ТУ Присоединительные размеры фланцев по ГОСТ 12815-80.

Варианты исполнения регуляторов давления: РД-НО – регулирование давления «после себя», РД-НЗ – регулирование давления «до себя» и исполнения РР-НО (регуляторы расхода)

Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.
Также по спецзаказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.

Характеристики

Диаметр условного прохода DN, мм		25	32	40	50	80	100	150
Условная пропускная способность KN, м³/ч	стандартное исполнение	6,3	10	16	25	60	80	250
	специальное исполнение	2,5 4,0	6,3	10	16	25 40	60	160
Номинальный ход штока, мм		4,0+1,0	4,0+1,0	5,5+1,0	5,5+1,0	8,0+1,0	8,0+1,0	16,0+1,0
Диапазоны настройки регулируемого давления, МПа		0,04...0,16; 0,1...0,63; 0,4...1,0
Условное давление Pn, МПа		1,6
Зона пропорциональности, %		20% от верхнего предела настройки; 30% от верхнего предела настройки (для диапазона 0.4-1,0 МПа)
Зона нечувствительности, не более, %		4% от верхнего предела настройки
Допустимый нерегулируемый расход в % от Kn, не более		0,4
Температура регулируемой среды, °С		от 0 до +180
Тип герметизации сальникового узла		сильфон с дублирующим уплотняющим кольцом
Температура окружающей среды, °С		от +5 до +50
Присоединение к трубопроводу		фланцевое по ГОСТ 12815-80
Масса, кг, не более		21	23,5	27	32	53,5	56,4	140

Пример записи при заказе регулятора давления с нормально открытым регулирующим клапаном, с условным проходом 50 мм, с пределами настройки (0,1 – 0,4) МПа: «ГСП. Регулятор давления прямого действия РД-НО-50 (0,1 – 0,4) МПа – СНИЦ.423117.013 ТУ».
То же для регулятора давления с нормально закрытым регулирующим клапаном исполнения Т3: «ГСП. Регулятор давления прямого действия РД-НЗ-50 (0,1 – 0,4) МПа Т3 – СНИЦ.423117.013 ТУ».
Регуляторы расхода (перепада давлений) с условным проходом 40 мм, пределами настройки (0,04 – 0,16) МПа, исполнения Т3 для поставки на экспорт: «ГСП. Регулятор расхода прямого действия РР-НО-40 (0,04 – 0,16) на Т3 экспорт – СНИЦ.423117.013 ТУ».
