Характеристики
Производитель | ОВЕН |
Страна производитель | Россия |

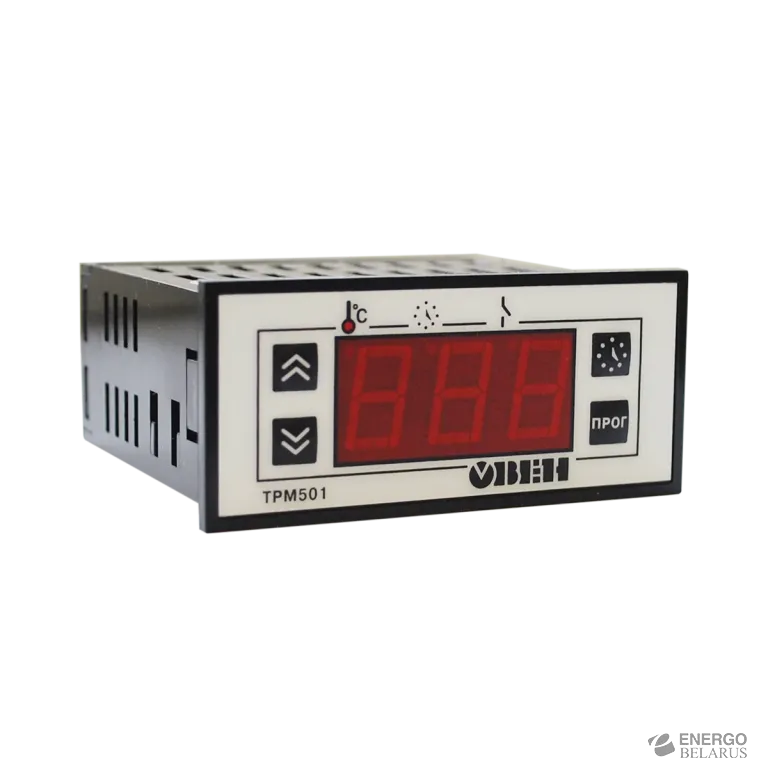

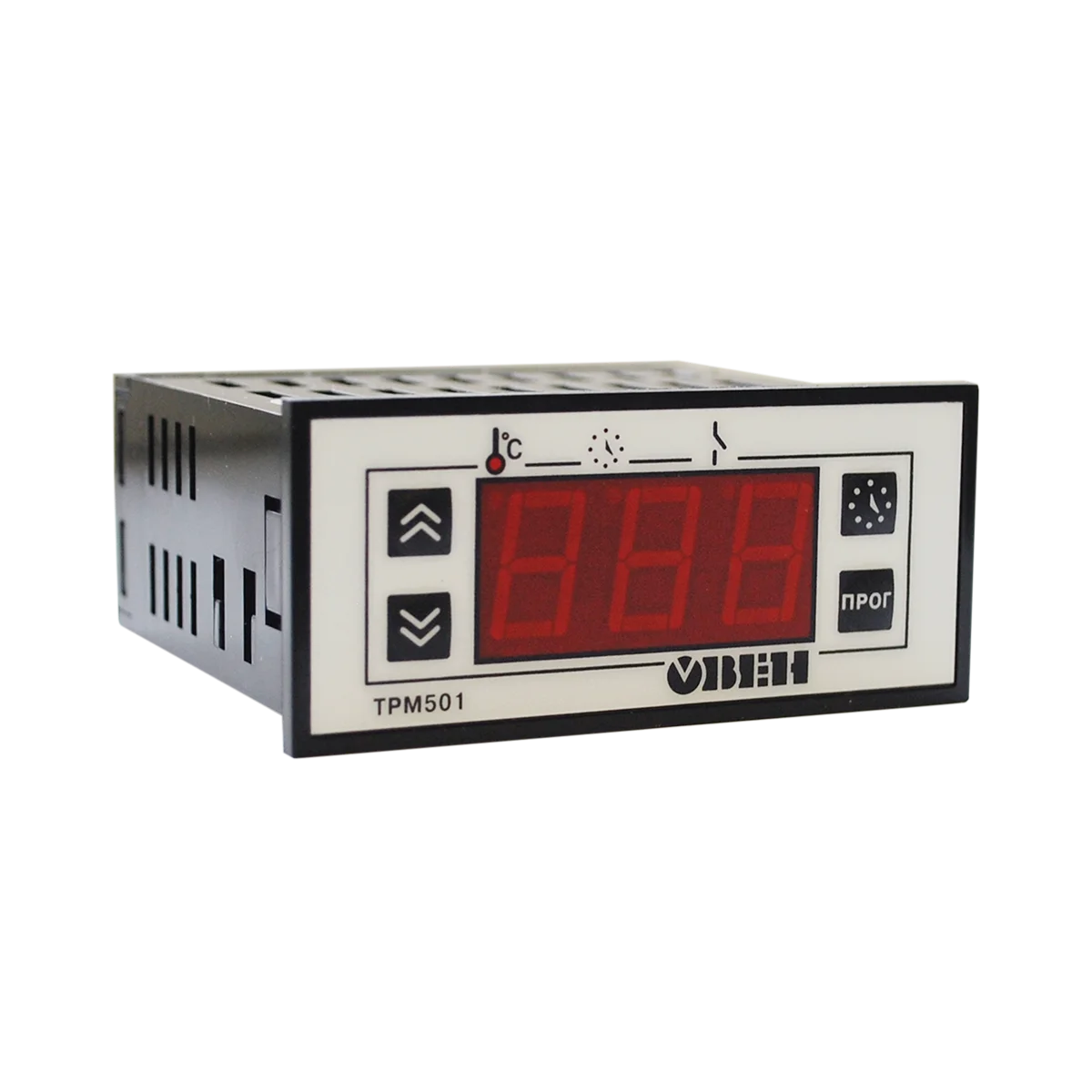

Назначение реле-регулятора ТРМ501
Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.
Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п.
Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.
Функциональные возможности реле-регулятора ОВЕН ТРМ501
Технические характеристики
Питание
Напряжение питания |
12 В (постоянного или переменного тока) |
Допустимое отклонение напряжения питания |
–10 ...+10 % |
Максимально допустимый ток источника питания |
250 мА |
Входы
Время опроса входных каналов, не более |
1 с |
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика) |
±0,5 % |
Входное сопротивление прибора для унифицированного сигнала: |
|
– тока 0...5 мА, 0...20 мА, 4...20 мА; |
10 Ом ±0,5 % |
– напряжения 0...100 мВ, 0...50 мВ. |
не менее 100 кОм |
Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП") |
0...0,8 В |
Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП") |
2,4...30 В |
Выходное сопротивление устройства внешнего управления таймером |
не более 1 кОм |
Выходы
Количество встроенных выходных э/м реле |
2 |
Максимально допустимый ток, коммутируемый контактами э/м реле |
8 А при 220 В 50 Гц и cos |
Таймер
Время работы таймера: |
|
ТРМ501 |
0...999 мин |
ТРМ501-C |
0...999 с |
ТРМ501-Д |
0...99,9 с |
Дискретность времени работы таймера: |
|
ТРМ501 |
1 мин |
ТРМ501-С |
1 с |
ТРМ501-Д |
0,1 с |
Корпус
Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели |
щитовой Щ3, 76×34×70 мм, IP54 |
Характеристики измерительных датчиков
Код tin |
Тип датчика |
Диапазон измерений |
Разрешающая способность |
00 |
ТСМ 100М W100=1,426 |
–50...+200 °C |
1 °C |
01 |
TCM 50M W100=1,426 |
–50...+200 °C |
1 °C |
02 |
TCП 100П W100=1,385 (Pt100) |
–99...+650 °C |
1 °C |
03 |
ТСП 100П W100=1,391 |
–99...+650 °C |
1 °C |
04 |
ТХК(L) |
–99...+750 °C |
1 °C |
05 |
ТХА(K) |
–99...+999 °C |
1 °C |
06 |
Напряжение 0...50 мВ |
0...100 % |
0,1 % |
07 |
ТСП 50П W100=1,385 |
–99...+650 °C |
1 °C |
08 |
ТСП 50П W100=1,391 |
–99...+650 °C |
1 °C |
09 |
TCM 50M W100=1,428 |
–99...+200 °C |
1 °C |
10 |
Ток 4...20 мА |
0...100 % |
0,1 % |
11 |
Ток 0...20 мА |
0...100 % |
0,1 % |
12 |
Ток 0...5 мА |
0...100 % |
0,1 % |
13 |
Напряжение 0...100 мВ |
0...100 % |
0,1 % |
14 |
ТСМ 100М W100=1,428 |
–50...+200 °C |
1 °C |
15 |
ТСМ гр. 23 |
–50...+200 °C |
1 °C |
19 |
ТНН(N) |
–99...+999 °C |
1 °C |
20 |
ТЖК(J) |
–99...+900 °C |
1 °C |
Устройства, подключаемые к дополнительному (управляющему) входу
Функциональная схема прибора
Таймер может быть включен или выключен параметром tir. Включенный таймер позволяет отрабатывать пользовательскую программу в течение заданного времени. Таймер может управлять регулятором или работать независимо, что задается параметром toU. Кроме того, существует режим, в котором таймер запускается, только когда регулируемая величина достигнет уставки.
Три режима работы регулятора и таймера

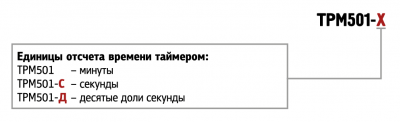

Модификации
Элементы управления
3-х разрядный цифровой индикатор отображает:
![]() |
Светодиод показывает, что выводится на цифровой индикатор:
|
![]() |
Светодиод состояния таймера (запущен, остановлен, завершил работу, сброшен или выключен); |
![]() |
Светодиод состояния реле регулятора (замкнуто/разомкнуто). |
![]() |
Кнопка используется для управления таймером (ПУСК/СТОП, а также СБРОС после окончания выполнения программы). При уставке таймера равной 0 кнопка используется для ручного управления запуском/остановкой регулятора. |
![]() |
Кнопка используется для перехода из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и обратно, в режиме ПРОГРАММИРОВАНИЕ – для записи установленных значений в память прибора. |
![]() |
Кнопкой в режиме РАБОТА осуществляют переход от индикации температуры к индикации времени и обратно. |
![]() |
Кнопкой можно выключить реле таймера при окончании программы или при аварии датчика. |
![]() ![]() |
Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора и увеличения (уменьшения) значения параметра. |
Схемы подключения

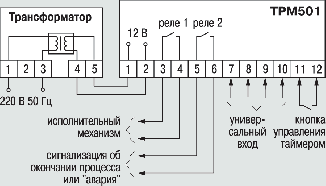

Общая схема подключения ТРМ501
Схемы подключения измерительных датчиков к универсальному входу
Комплектность
Примечание – Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
