Регулятор с универсальным входом ТРМ1

Показать все рубрики

Под заказ Проверено

Код товара: 220-522-0

+ 375 Показать телефоны

Заказать Заказать звонок

Характеристики

Производитель	ОВЕН
Страна производитель	Россия

Основные функции измерителя-регулятора ОВЕН ТРМ1

Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
Регулирование входной величины:
- двухпозиционное регулирование.
- аналоговое П-регулирование.
Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модификация по типу выхода И)
Возможность управления трехфазной нагрузкой (модификация по типу выхода С3)
Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90...264В (номинал 220В), так и от источника постоянного напряжения 20...375В (номинал 24В).
Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
Программирование кнопками на лицевой панели прибора
Сохранение настроек при отключении питания
Защита настроек от несанкционированных изменений

Диапазон рабочих температур

-20...+50 °С (стандартная позиция)
-40...+50 °С (под заказ)

Типы корпусов

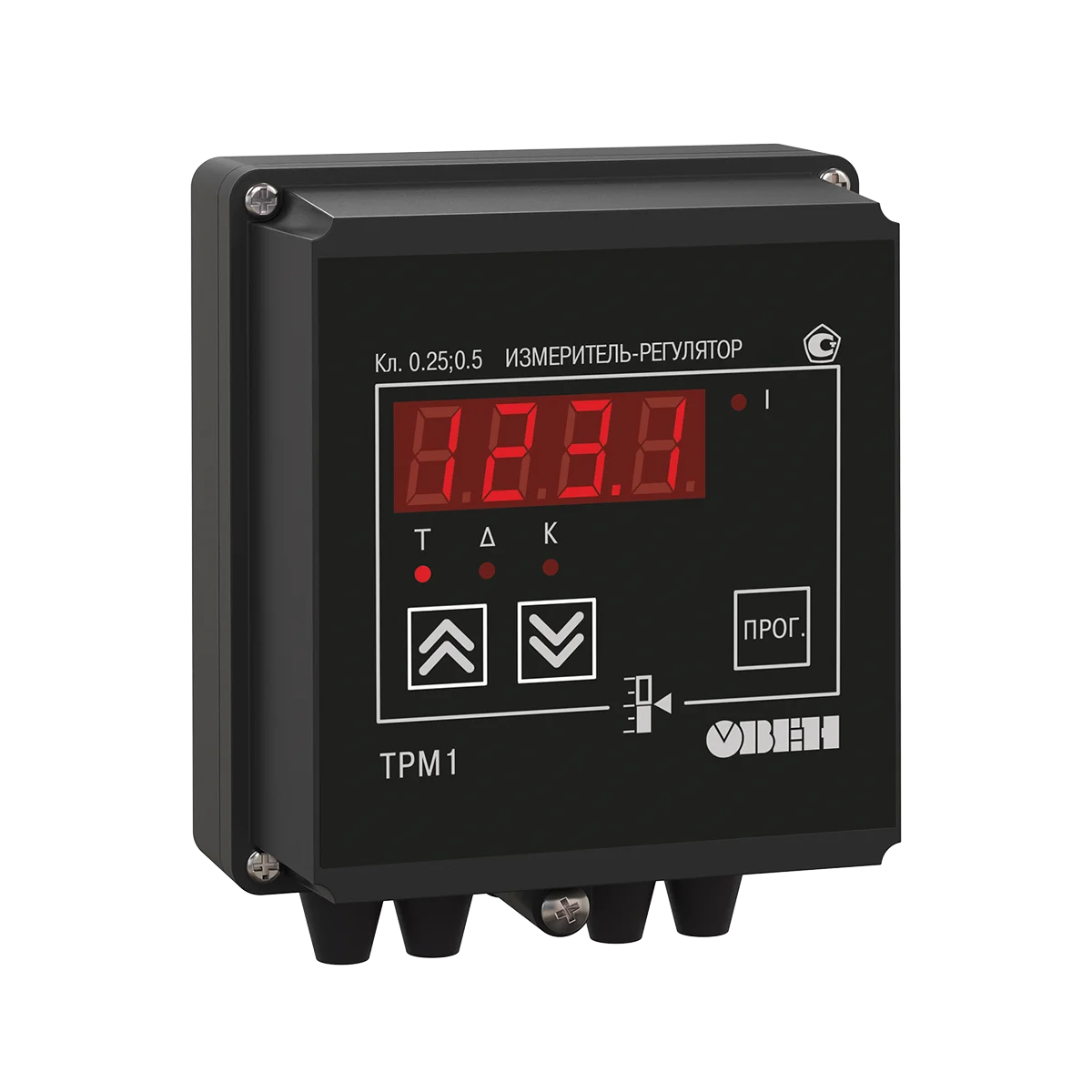

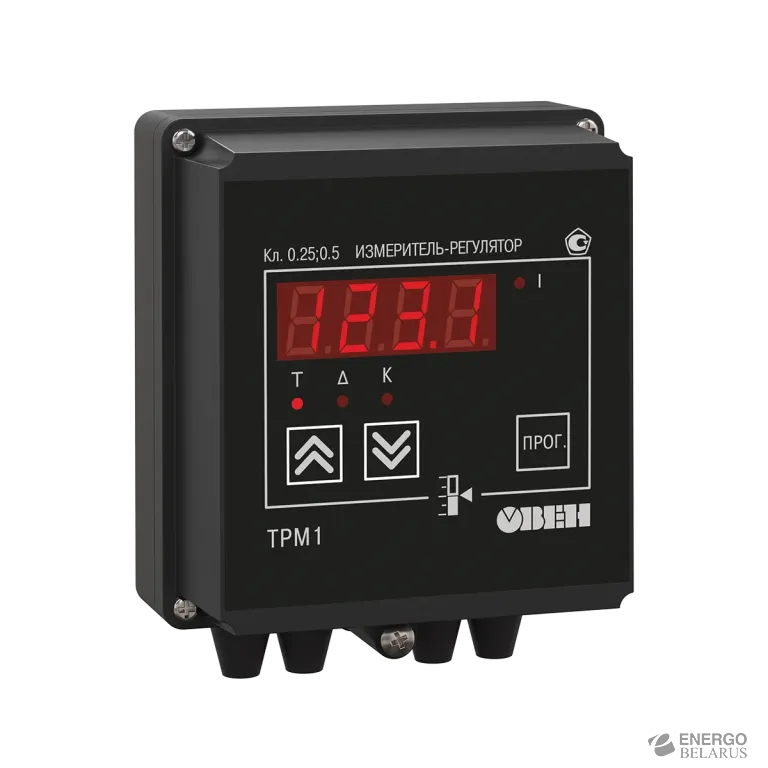

Н - настенный, 130×105×65, IP44

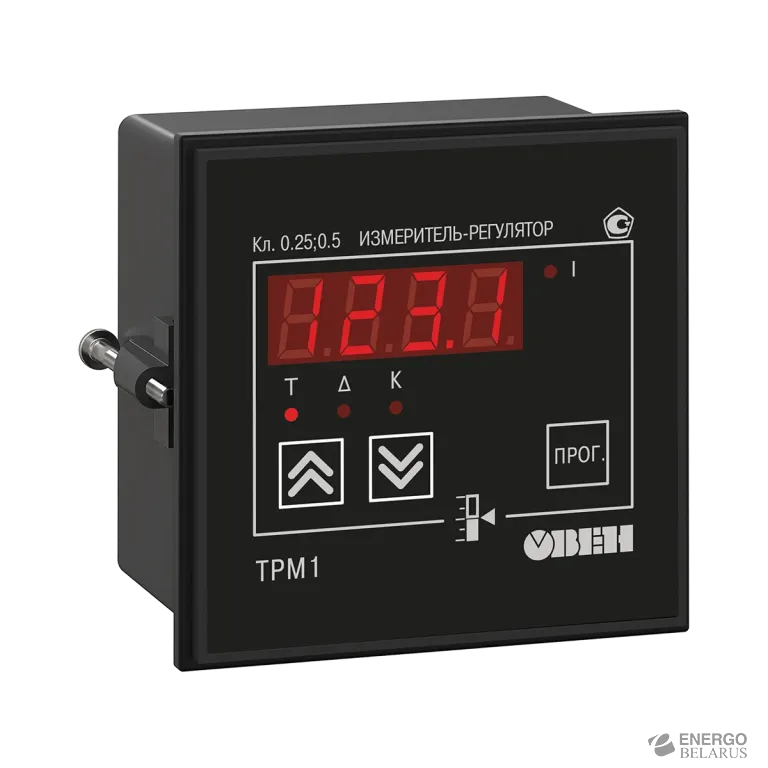

Щ1 - щитовой, 96×96×65, IP54 (со стороны передней панели)

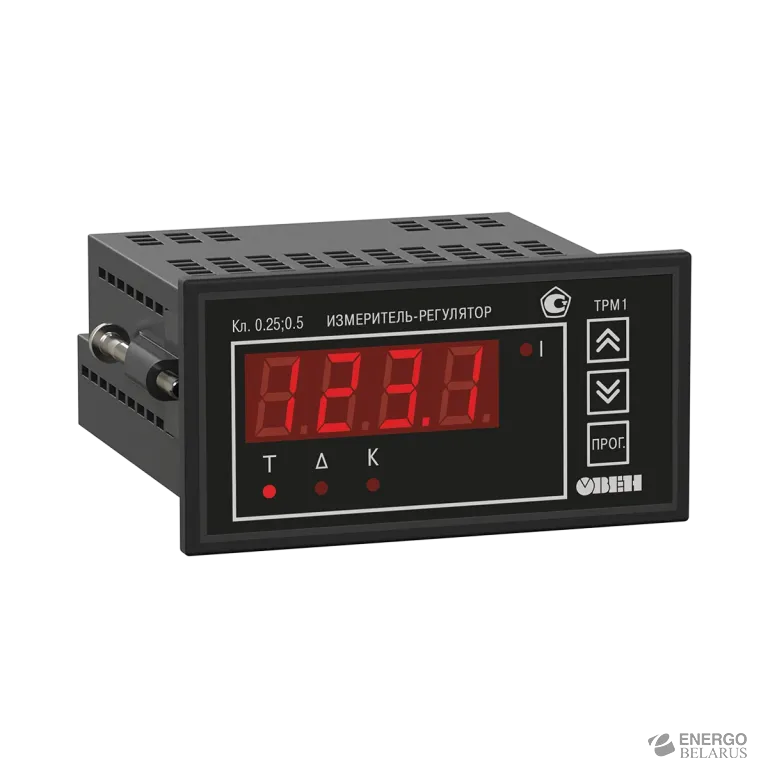

Щ2 - щитовой, 96×48×100, IP54 (со стороны передней панели)

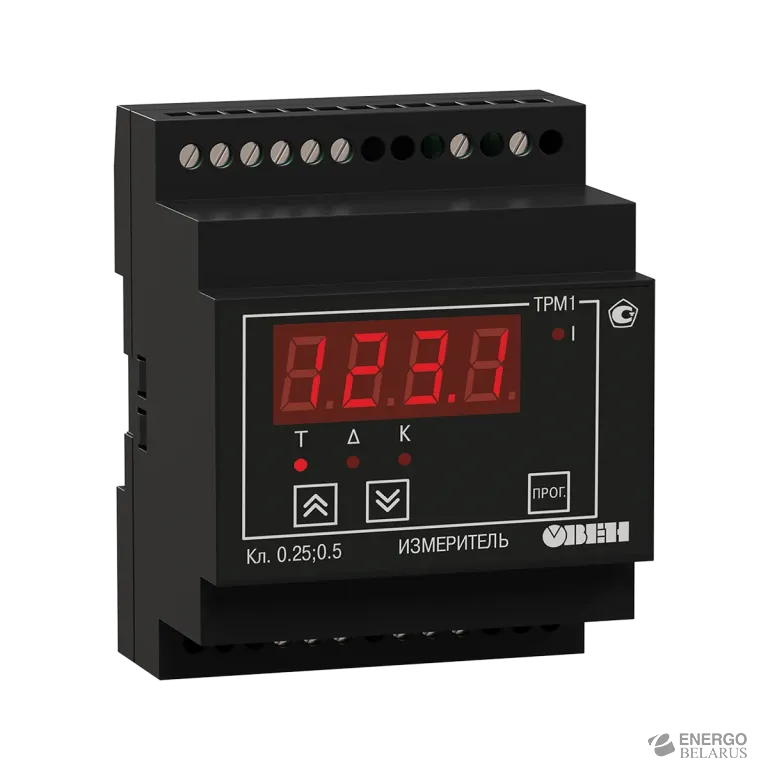

Д - для крепления на DIN-рейку 90×72×58, IP20

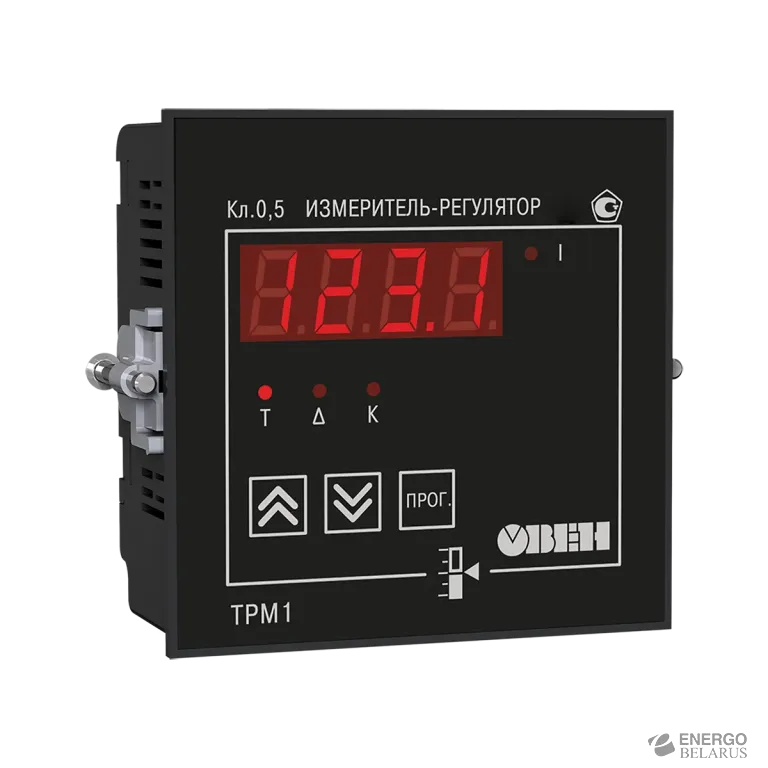

Щ11 - щитовой со съемным клеммником 96х96х49, IP54 (со стороны передней панели)

Особенности ТРМ1 в корпусе Щ11

Быстрые входы. Для унифицированных сигналов тока (0...5, 0...20, 4...20мА) и напряжения (0...1В, -50...+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.

Назначение терморегулятора ОВЕН ТРМ1

Терморегулятор ОВЕН ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Главные преимущества нового терморегулятора ТРМ1

Улучшенная омехоустойчивость	новый ТРМ1 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
Повышенная надежность	наработка на отказ составляет 100 000 часов
Повышенная точность измерений	погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
Увеличенный межповерочный интервал	межповерочный интервал – 3 года
Увеличенный срок гарантии	гарантийный срок обслуживания нового ТРМ 1 составляет 5 лет
Улучшенные показатели климатического исполнения	допустимый диапазон рабочих температур от –20 до +50 °С
Универсальный вход	прибор поддерживает все наиболее распространенные типы датчиков
Все возможные типы выходных устройств	Р – э/м реле К – транзисторная оптопара С – симисторная оптопара С3 – три симисторные оптопары И – ЦАП «параметр – ток 4...20 мА» У – ЦАП «параметр – напряжение 0...10 В» Т – выход для управления твердотельным реле
Расширенный диапазон напряжений питания	90...245 В частотой 47...63 Гц
Встроенный источник питания 24 В во всех модификациях нового ТРМ1	для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ

Технические характеристики

Питание

Напряжение питания переменного тока	90...245 В
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 7 ВА
Напряжение встроенного источника питания нормирующих преобразователей	24 ± 2,4 В
Максимально допустимый ток источника питания	50 мА

Универсальные входы

Количество универсальных входов	1
Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:
– для термопреобразователей сопротивления	не более 0,8 с
– для других датчиков	не более 0,4 с
Предел основной приведенной погрешности измерения:
– для термоэлектрических преобразователей	±0,5 %
– для других датчиков	±0,25 %

Выходные устройства

Количество выходных устройств	1
Типы выходных устройств	Р, К, С, С3, Т, И, У

Корпус

Габаритные размеры (мм) и степень защиты корпуса
Щитовой Щ1	96×96×65, IP54*
Щитовой Щ2	96×48×100, IP54*
Щитовой Щ11	96×96×49, IP54*
Настенный Н	130×105×65, IP44
На DIN рейку	90×72×58, IP20
* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха	-20...+50 °С
Температура окружающего воздуха (Для ТРМ1 с расширенным диапазоном температур)-	-40...+50 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)	30...80 %

Характеристики измерительных датчиков

Код b1-0	Тип датчика	Диапазон измерений	Разрешающая способность*
01	ТСМ (Cu50) W100=1.426	–50...+200 °С	0,1 °С
09	ТСМ (50М) W100=1.428	–200...+200 °С	0,1 °С
07	ТСП (Pt50) W100=1.385	–200...+850 °С	0,1 °С
08	ТСП (50П) W100=1.391	–240...+1100 °С	0,1 °С
00	ТСМ (Cu100) W100=1.426	–50...+200 °С	0,1 °С
14	ТСМ (100М) W100=1.428	–200...+200 °С	0,1 °С
02	ТСП (Pt100) W100=1.385	–200...+850 °С	0,1 °С
03	ТСП (100П) W100=1.391	–240...+1100 °С	0,1 °С
29	ТСН (100Н) W100=1.617	–60...+180 °С	0,1 °С
30	ТСМ (Cu500) W100=1.426	–50...+200 °С	0,1 °С
31	ТСМ (500М) W100=1.428	–200...+200 °С	0,1 °С
32	ТСП (Pt500) W100=1.385	–200...+850 °С	0,1 °С
33	ТСП (500П) W100=1.391	–250...+1100 °С	0,1 °С
34	ТСН (500Н) W100=1.617	–60...+180 °С	0,1 °С
35	ТСМ (Cu1000) W100=1.426	–50...+200 °С	0,1 °С
36	ТСМ (1000М) W100=1.428	–200...+200 °С	0,1 °С
37	ТСП (Pt1000) W100=1.385	–200...+850 °С	0,1 °С
38	ТСП (1000П) W100=1.391	–250...+1100 °С	0,1 °С
39	ТСН (1000Н) W100=1.617	–60...+180 °С	0,1 °С
15	ТСМ (53М) W100=1.426 (гр. 23)	–50...+200 °С	0,1 °С
04	термопара ТХК (L)	–200...+800 °С	0,1 °С
20	термопара ТЖК (J)	–200...+1200 °С	0,1 °С
19	термопара ТНН (N)	–200...+1300 °С	0,1 °С
05	термопара ТХА (K)	–200...+1360 °С	0,1 °С
17	термопара ТПП (S)	–50...+1750 °C	0,1 °С
18	термопара ТПП (R)	–50...+1750 °C	0,1 °С
16	термопара ТПР (В)	+200...+1800 °C	0,1 °С
21	термопара ТВР (А-1)	0...+2500 °С	0,1 °С
22	термопара ТВР (А-2)	0...+1800 °C	0,1 °С
23	термопара ТВР (А-3)	0...+1800 °C	0,1 °С
24	термопара ТМК (Т)	–200...+400 °C	0,1 °С
12	ток 0...5 мА	0...100 %	0,1 %
11	ток 0...20 мA	0...100 %	0,1 %
10	ток 4...20 мА	0...100 %	0,1 %
06	напряжение –50...+50 мВ	0...100 %	0,1 %
13	напряжение 0...1 В	0...100 %	0,1 %
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	8 А при 220 В 50...60 Гц, cos > 0,4
К	транзисторная оптопара n–p–n типа	400 мА при 60 В пост. тока
С	симисторная оптопара	50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
С3	три симисторные оптопары для управления трехфазной нагрузкой	50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4...20 мА»	нагрузка 100...800 Ом, напряжение питания 12...30 В пост. тока
У	цифроаналоговый преобразователь «параметр–напряжение 0...10 В»	нагрузка не менее 2 кОм, напряжение питания 16...30 В пост. тока
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В, макс. выходной ток 25 мА

Модификации

Модификации ТРМ1

По отдельному заказу прибор ТРМ1 выпускается с расширенным диапазоном температур эксплуатации: -40...+50 °С.

Комплектность

Для ТРМХ-Д.У.ХХ в корпусе на Дин-рейку

Прибор ТРМХ-Д.У.ХХ
Резистор С2-29В 50 Ом 0,1% 125ppm/°C
Паспорт и гарантийный талон
Руководство по эксплуатации
Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 10 шт.
Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 50 шт.
Методика поверки (по требованию заказчика)

Для ТРМХ-Х.У.ХХ в корпусах 4 типов: настенном Н, щитовых Щ1, Щ2 и Щ11

Прибор ТРМХ-Х.У.ХХ
Комплект крепежных элементов
Резистор С2-29В 50 Ом 0,1% 125ppm/°C
Паспорт и гарантийный талон
Руководство по эксплуатации
Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 10 шт.
Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 50 шт.
Методика поверки (по требованию заказчика)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
