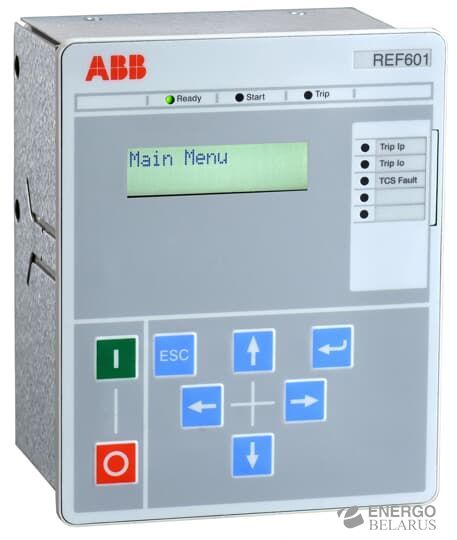

Микропроцессорное реле управления и защиты фидера 6-10 кВ Relion REF601 ABB
Характеристики
| Производитель | ABB |
| Артикул | REF601 |

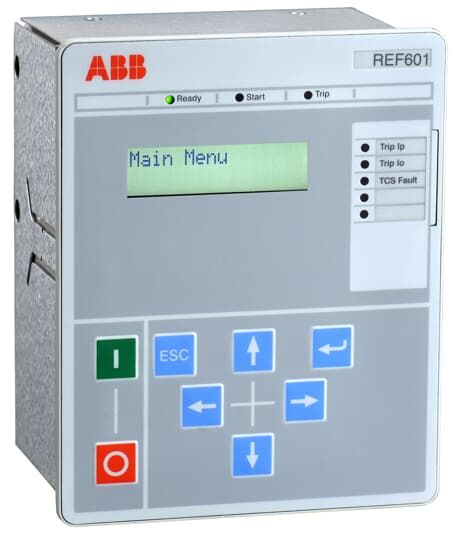

Устройство управления и защиты фидера REF601
REF601 – это интеллектуальное электронное устройство защиты фидера, предназначенное для защиты и управления в сетях энергообъектов и промышленных предприятий
REJ601 – это специальное устройство управления и защиты фидера, предназначенное для защиты и управления в сетях энергообъектов и промышленных предприятий, в распределительных сетях первичного и вторичного распределения. REJ601 относится к продуктовой линейке Relion® компании АББ и относится к серии 605.
В одном устройстве объединены различные функции защиты, контроля и управления, что делает устройство лучшим для своего класса.
Устройство REJ601 обеспечивает основную защиту воздушных и кабельных линий в распределительных сетях среднего и низкого напряжения. Кроме того, функция стабилизации при бросках тока намагничивания позволяет использовать устройство для основной защиты распределительных трансформаторов.
В качестве альтернативы традиционному трансформатору тока в устройстве используется катушка Роговского – разновидность датчика тока, что позволяет существенно уменьшить размеры устройства при одновременном улучшении характеристик и возможности стандартизации в компактных распределительных устройствах среднего напряжения.
Устройство REF601 поддерживает связь по протоколам MODBUS RTU и МЭК 60870-5-103 с использованием двухпроводного интерфейса RS485.
- Универсальный блок питания 24-265 В~/=
- Встроенный механизм запрессовывания ускоряет и облегчает установку
- Съемные токовые клеммные колодки с автоматическим закорачиванием цепей ТТ
- Встроенный механизм запрессовывания ускоряет и облегчает установку
- Возможность выбора протокола MODBUS RTU и МЭК60870-5-103 на объекте
Основные характеристики

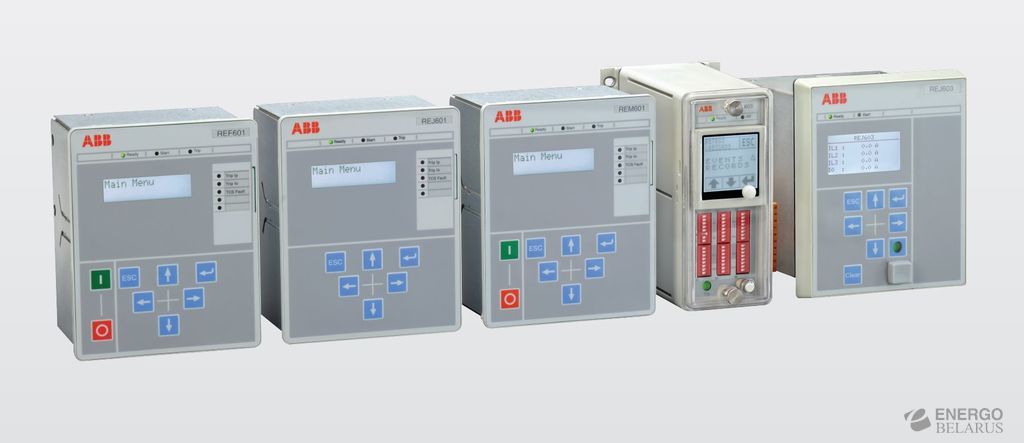

Серия 605 – простые устройства с жёсткой логикой, предназначенные для дополнения защиты сетей среднего напряжения. Серия разработана для защиты следующего основного оборудования.
| Тип | Применение |
| REF601 | защиты фидера 6-10 кВ |
| REJ601 | защиты фидера 6-10 кВ (без автоматики) |
| REM601 | защиты двигателя 6-10 кВ |
| REF603 | защиты фидера 6-10 кВ |
| REJ603 | независимая токовая защита 6-10 кВ (с питанием от ТТ) |
Устройства типа REJ603 не требуют оперативного питания, поэтому надёжно срабатывают при отказах собственных нужд подстанции и могут быть встроены в шкаф зажимов выключателя, трансформатора и т.д.
| Основные характеристики устройств Серии 601 | |
| Питание терминала | Внешний источник AC/DC; |
| Аналоговые входы | Электромагнитные ТТ, ТН Сенсоры |
| Размеры корпуса (высота: ширина) | Устройство устанавливается в съёмном модуле 160: 130 мм |
| Лицевая панель (ЧМИ) | Дисплей – 2 строки Светодиоды – 8 (5 – свободноконфигурируемые) Кнопки «Включить»/ «Отключить» |
| Протоколы связи на подстанции | Modbus RTU |
| Опциональные функции | нет |
| Основные характеристики устройств Серии 603 | |
| Питание терминала | Внешний источник AC/DC; Питание от ТТ (только REJ603) |
| Аналоговые входы | Электромагнитные ТТ, ТН Сенсоры |
| Размеры корпуса (высота: ширина) | Устройство устанавливается в съёмном модуле 137: 122 мм |
| Лицевая панель (ЧМИ) | Дисплей – 5 строк Светодиоды – 2 |
| Протоколы связи на подстанции | |
| Опциональные функции | нет |
Программное обеспечение
Устройства данной серии с кодом 601 предусматривают два варианта настройки: 1. Устройства настраиваются в бесплатном программном комплексе PCM600, который идет в комплекте с поставкой терминалов. Также ПО PCM600 доступно для скачивания на официальном сайте ABB Substation Automation Software Library. Кроме PCM600 также необходимо установить пакеты взаимодействия с устройствами (Connectivity Packages). Это можно сделать как через указанный сайт, так и напрямую из менеджера обновлений PCM600 (Update Manager). 2. Все уставки защит и основные настройки связи можно изменить с дисплея ЧМИ. Устройства данной серии с кодом 603 настраиваются только с дисплея.
