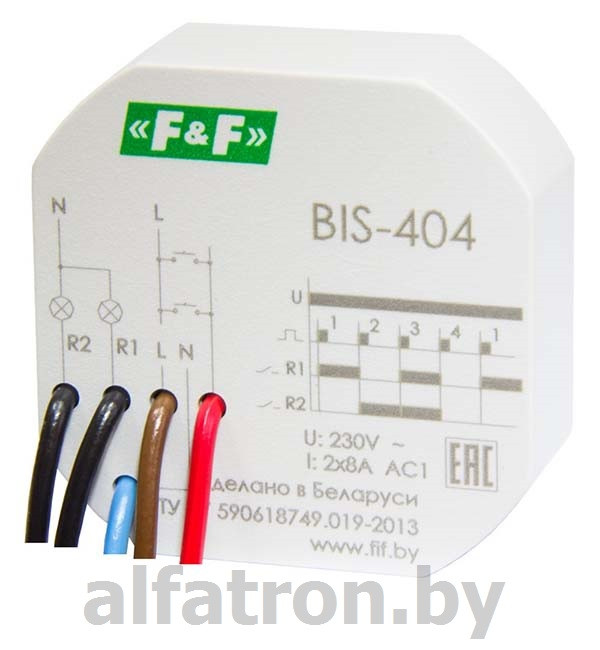

Реле импульсное двухсекционное (бистабильное) - BIS-404
Характеристики
| Производитель | Евроавтоматика ФиФ |
| Страна производитель | Беларусь |
| Ток, А | 2х5 |
| Напряжение, В | 230 |
| Тип контакта | 2NO |
| Степень защиты IP | 40 |
Реле импульсное BIS-404 предназначены для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Реле имеют две секции и позволяют с соответствующей последовательностью управлять двумя нагрузками. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.
Область примененияОсвещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе).
Принцип работыПри поступлении импульса на управляющий вход реле происходит переключение его выхода в противоположное состояние, при следующем импульсе - в исходное. В отличие от контакторов, электроэнергия потребляется только в момент переключения. Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение - следующим нажатием. Реле импульсное BIS-404 работает с выключателями без фиксации (кнопочного типа).
Технические характеристики:
|
Напряжение питания |
100-265 В AC |
|
Максимальный коммутируемый ток (AC1) |
2х8 А |
|
Контакт |
2NO |
|
Ток управления, не более |
0,5 - 1 мА |
|
Задержка включения |
0,1-0,2 сек. |
|
Задержка выключения (регулируемая) |
- |
|
Сигнализация питания |
- |
|
Сигнализация включения нагрузки |
- |
|
Диапазон рабочих температур |
от -25°С до +50°С |
|
Потребляемая мощность |
0,56Вт |
|
Габариты (ШхВхГ) |
∅54, H=20 |
|
Тип корпуса (см. Приложение 1) |
PDT |
|
Степень защиты |
IP 40 |
