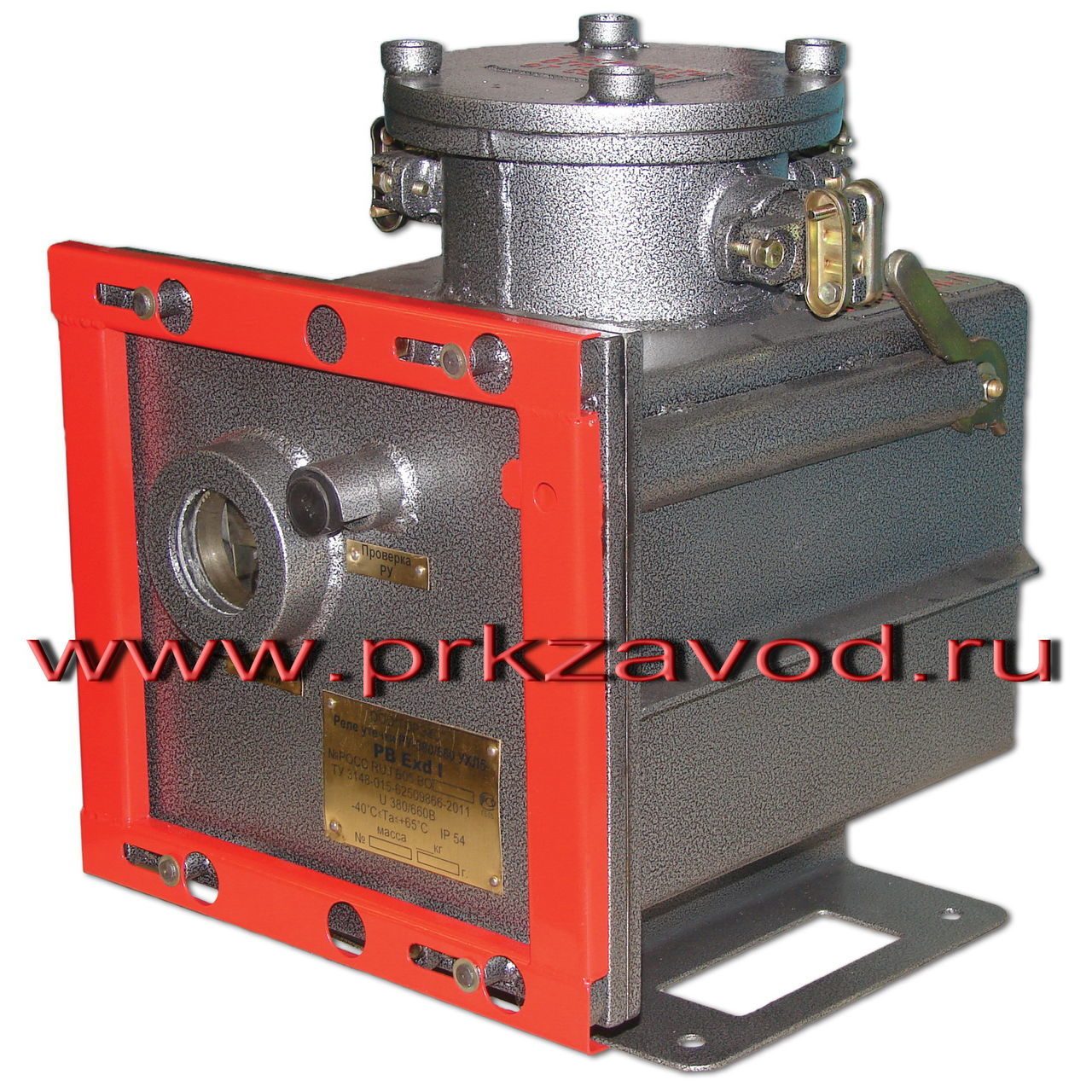

Реле утечки рудничное РУ-380/660
Характеристики
Назначение
Реле утечки РУ-380/660 предназначено для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 380 В и 660 В с изолированной нейтралью трансформатора.
Область применения
В подземных выработках и на поверхностях угольных шахт, опасных по взрыву газа метана и угольной пыли в соответствии с «Правилами безопасности в угольных шахтах» ПБ 05-618-03 и горнорудных предприятий в соответствии с «Едиными правилами безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом» ПБ 03-553-03.
Технические характеристики
|
Основные параметры |
Значение |
|
|
Технические условия |
ТУ 3148-015-62509866-2011 |
|
|
Маркировка взрывозащиты |
РВ Ехd I |
|
|
Степень защиты |
IP54 |
|
|
Номинальное напряжение питания, В |
380/660 |
|
|
Номинальная потребляемая мощность, Вт, не более |
100 |
|
|
Сопротивление срабатывания при симметричной трехфазной утечке и емкости сети от 0 до 1 мкФ на фазу, кОм на фазу, не более: |
380 В |
10 |
|
660 В |
30 |
|
|
Сопротивление срабатывания при однофазной утечке и емкости сети от 0 до 1 мкФ/фазу, кОм, не более: |
380 В |
12 |
|
660 В |
20 |
|
|
Время срабатывания при сопротивлении однофазной утечки 1 кОм и ёмкости сети от 0 до 1 мкФ/фазу, с, не более: |
380 В |
0,1 |
|
660 В |
0,1 |
|
|
Продолжительность автоматической настройки устройства компенсации, с, не более |
0,1 |
|
|
Длительный ток утечки при изменении емкости сети от 0 до 1 мкФ на фазу, А, не более |
0,025 |
|
|
Кратковременный ток через однофазную утечку сопротивлением 1 кОм в диапазоне изменения сопротивления изоляции от до критического значения и емкости сети от 0 до 1 мкФ на фазу, А не более |
0,1 |
|
|
Минимальное напряжение сети, при котором обеспечивается функционирование компенсатора от номинального не более |
0,5Uном |
|
|
Климатическое исполнение и категория размещения |
УХЛ 5 |
|
|
Температура окружающей среды, °С |
- 10… + 40 |
|
|
Габаритные размеры, мм, не более |
403х320х446 |
|
|
Масса, кг, не более |
44 |
|
|
Срок службы, лет, не менее |
5 |
|
|
Наработка на отказ, часы, не менее |
10 000 |
|
|
Ресурс, часы, не менее |
50 000 |
|

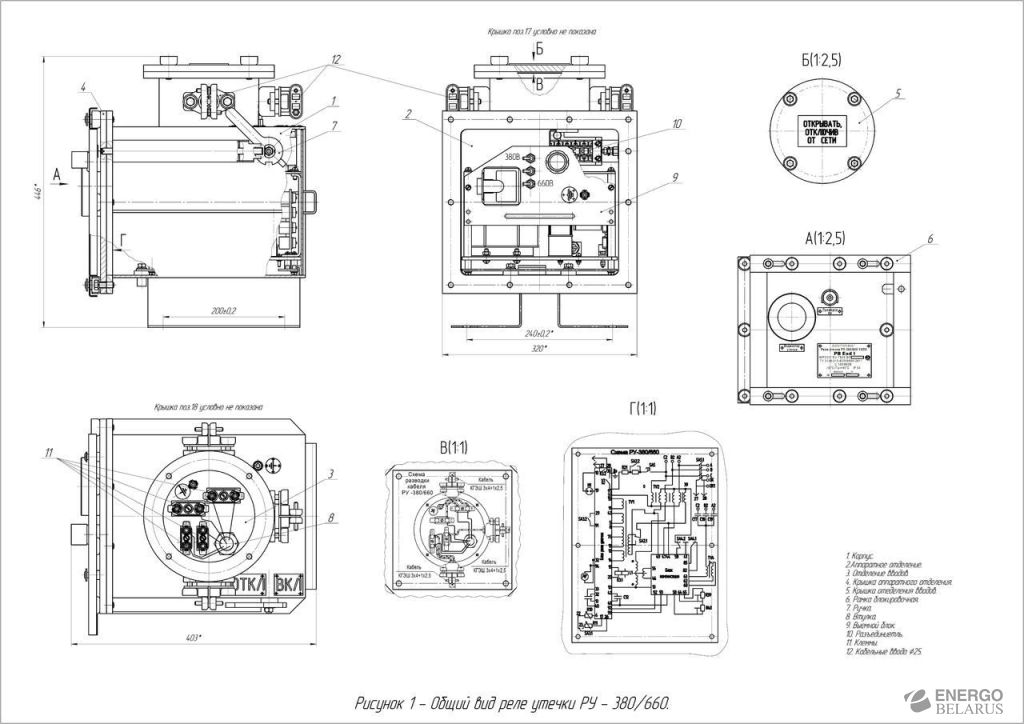

Конструкция
Реле утечки РУ выполнено двухканальным на напряжения 380В или 660В.
Реле утечки помещено в стальную взрывонепроницаемую оболочку прямоугольной формы и состоит из аппаратного отделения и отделения вводов, которые соединены между собой втулкой, через которую проходят залитые провода. В аппаратном отделении установлены: выемной блок, разъединитель и внутренний заземляющий зажим. В отделении вводов размещены три кабельных ввода, заземляющий зажим и клеммы для присоединения проводов. Оба отделения закрыты крышками. Крышка аппаратного отделения снабжена блокировочным устройством, которое препятствует открытию крышки при включенном разъединителе. Реле оснащено наружным заземляющим зажимом. Уплотнение кабеля в корпусе осуществляется с помощью резинового уплотнительного кольца.
Принцип работы РУ-127/220 основан на использовании тока оперативного напряжения, протекающего через обмотку исполнительного реле, который шунтируется сопротивлением изоляции сети освещения.
Структура обозначения
Реле утечки РУ–380/660.УХЛ5 ТУ 3148-015-62509866-2011
380/660 – номинальное напряжение питания, В
Условное обозначение при заказе и в документации другого изделия:
Реле утечки РУ–380/660.УХЛ5 ТУ 3148-015-62509866-2011
