Устройство управления и защиты фидера Relion REF615 Реле микропроцессорное
Характеристики
| Производитель | ABB |
| Артикул | REF615 |

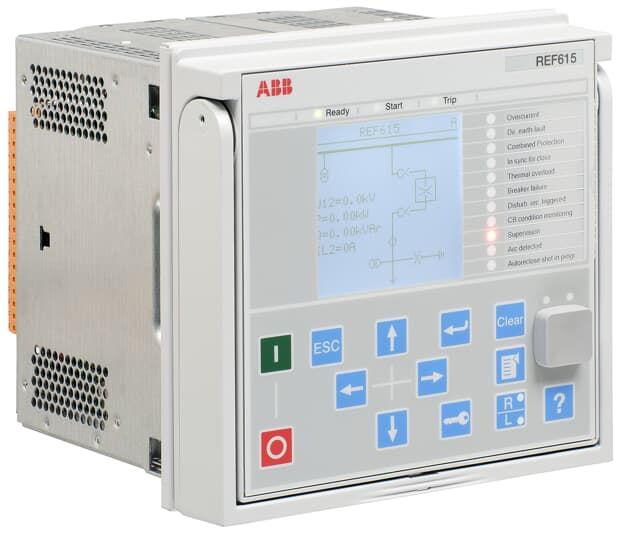

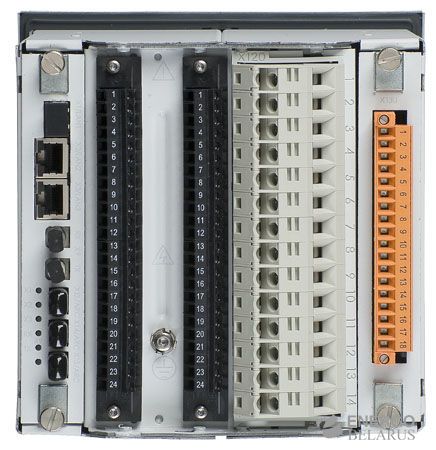

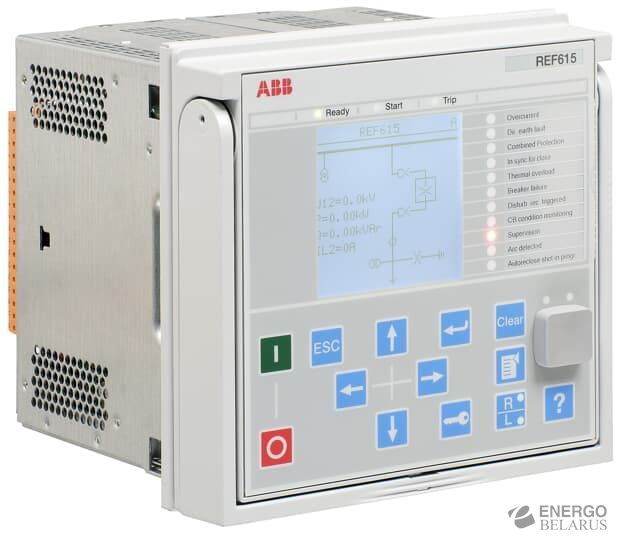

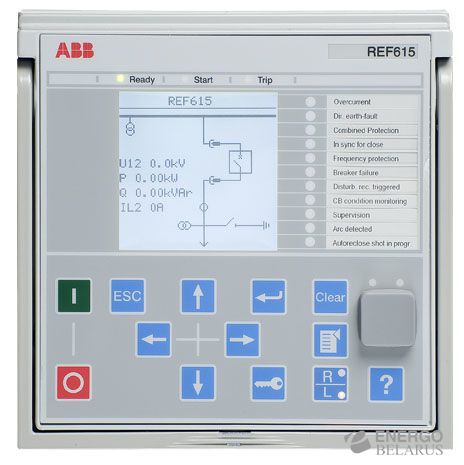

Устройство управления и защиты фидера REF615 (МЭК)
Уникальное устройство защиты от замыканий на землю для повышения чувствительности и селективности
REF615 – это специальное интеллектуальное электронное устройство управления и защиты фидеров, предназначенное для защиты, управления, измерения и контроля в распределительных сетях энергообъектов и промышленных предприятий, включая радиальные, кольцевыесети, сети сложной конфигурации, сети с объектами распределенной генерации или без них.
REF615 – это специальное устройство защиты фидера, предназначенное для использования в качестве основной максимальной токовой защиты и защиты от замыканий на землю воздушных и кабельных линий в сетях с изолированной нейтралью, в сетях с нейтралью, заземленной через резистор, с компенсированной или эффективно заземленной нейтралью, в зависимости от используемой стандартной конфигурации. Устройство REF615 имеет двенадцать стандартных конфигураций, две из них имеют максимальную функциональность и возможность настройки в соответствии с требованиями заказчика, одна из них предназначена для применения с датчиками, другая - с традиционными измерительными трансформаторами.
Большой портфель защит от замыканий на землю дополнен уникальной мультичастотной защитой на базе контроля комплексной проводимости для повышения чувствительности и селективности. Новая защита от замыканий на землю предназначена для защиты от любых типов замыканий: длительных, переходных и перемежающихся, и объединяет в себе надежность и чувствительность.
REF615 поддерживает стандарт МЭК 61850 для связи и взаимодействия устройств автоматизации на подстанциях, включая МЭК 61850-9-2 LE, со всеми преимуществами второй Редакции. Кроме того, REF615 поддерживает оба протокола параллельного резервирования: протокол PRP и протокол «бесшовного резервирования высокой доступности» (HSR). Это устройство также поддерживает протоколы DNP3, МЭК 60870-5-103 и Modbus®. Протокол Profibus DPV1 поддерживается при использовании преобразователя протоколов SPA-ZC 302.
REF615 относится к продуктовой линейке Relion® компании АББ, к серии 615 устройств защиты и управления.
Основные характеристики
Серия 615 – ряд устройств, предназначенных для защиты, автоматики, управления одной ячейкой КРУ на подстанциях среднего напряжения и в системах электроснабжения промышленных предприятий. Серия разработана для защиты следующего основного оборудования.
| Тип | Применение |
| REF615 | защиты фидера 6-10 кВ |
| REC615 | автоматика выключателя 6-10 кВ |
| RED620 | защиты линии электропередач (дифференциальные) 6-10 кВ |
| RET615 | защита трансформатора 6-10 кВ |
| REG615 | защиты генератора (до 1 МВт) |
| REV615 | защиты батарей конденсаторов 6-35 кВ |
| REU615 | защиты КРУ 6-10 кВ по напряжению |
| RER615 | защиты реклоузера |
| SMU615 | объединительный модуль (Merging Unit) и устройство интеграции в шину процесса |
Серия полностью соответствует концепции ЦПС, поддерживает МЭК61850 2 редакции.
| Основные характеристики устройств Серии 615 | |
| Питание терминала | Внешний источник AC/DC; |
| Аналоговые входы | Электромагнитные ТТ, ТН Оптические ТТ, ТН (по МЭК 61850-9-2 LE) Объединительные модули (Merging Unit) Сенсоры |
| Размеры корпуса (высота: ширина) | Устройство устанавливается в съёмном модуле 4U:4U (177,8: 177,8 мм) |
| Лицевая панель (ЧМИ) | Дисплей – 4 строки (опционально – 10 строк и возможностью размещения мнемосхемы) Светодиоды – 11 (свободноконфигурируемые двухцветные) Кнопки «Включить»/ «Отключить» |
| Протоколы связи на подстанции (резервирование, синхронизации времени) | Modbus TCP/IP/serial МЭК61850 Profibus DPV1 adapter Ethernet redundancy PRP and HSR, RSTP DNP3 TCP/IP serial IEC 60870-5-103 Process bus (IEC 61850-9-2 LE) PTP, SNTP, IRIG-B |
| Опциональные функции | Оптическая дуговая защита (до трёх датчиков) |
| Возможность расширения входных/выходных реле | Дополнительная установка одной платы входов/выходов в корпус реле |
