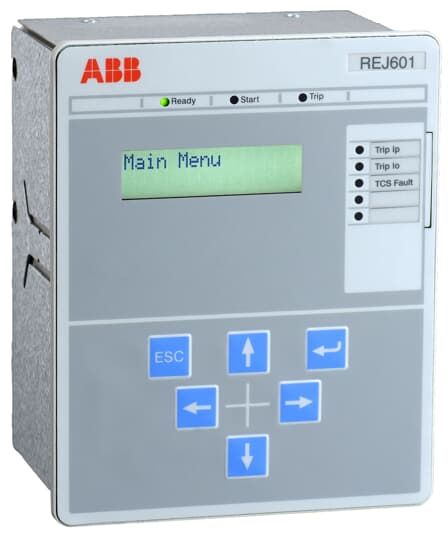

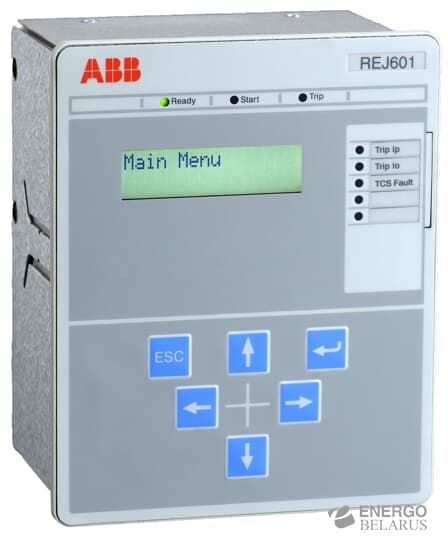

Защита фидера 6-10 кВ (без автоматики)Микропроцессорное реле Relion REJ601
Характеристики
| Производитель | ABB |
| Артикул | REJ601 |
REJ601 для защиты следующего основного оборудования: защиты фидера 6-10 кВ (без автоматики)
Цифровое реле начального уровня для распределительных сетей
REJ601 - специальное реле защиты фидеров, предназначенное для защиты коммунальных и промышленных энергосистем в первичных и вторичных распределительных сетях. Реле обеспечивает оптимизированный набор функций защиты и мониторинга в одном устройстве с лучшими характеристиками и удобством использования в своем классе.
Помимо варианта на основе обычного интерфейса трансформатора тока, реле также поддерживает вариант, основанный на аналоговом интерфейсе датчиков тока Роговского. Это помогает уменьшить габариты компактного распределительного устройства среднего напряжения с улучшенными характеристиками и стандартизацией.
Основные характеристики

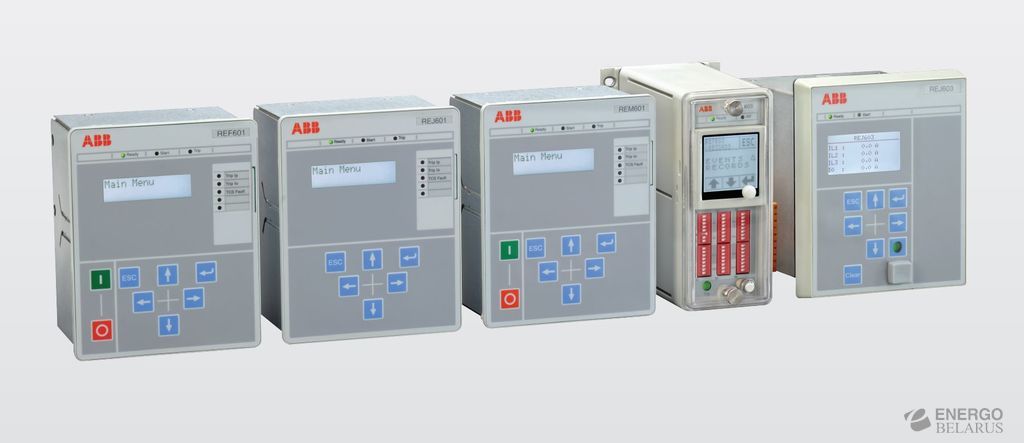

Серия 605 – простые устройства с жёсткой логикой, предназначенные для дополнения защиты сетей среднего напряжения. Серия разработана для защиты следующего основного оборудования.
| Тип | Применение |
| REF601 | защиты фидера 6-10 кВ |
| REJ601 | защиты фидера 6-10 кВ (без автоматики) |
| REM601 | защиты двигателя 6-10 кВ |
| REF603 | защиты фидера 6-10 кВ |
| REJ603 | независимая токовая защита 6-10 кВ (с питанием от ТТ) |
Устройства типа REJ603 не требуют оперативного питания, поэтому надёжно срабатывают при отказах собственных нужд подстанции и могут быть встроены в шкаф зажимов выключателя, трансформатора и т.д.
| Основные характеристики устройств Серии 601 | |
| Питание терминала | Внешний источник AC/DC; |
| Аналоговые входы | Электромагнитные ТТ, ТН Сенсоры |
| Размеры корпуса (высота: ширина) | Устройство устанавливается в съёмном модуле 160: 130 мм |
| Лицевая панель (ЧМИ) | Дисплей – 2 строки Светодиоды – 8 (5 – свободноконфигурируемые) Кнопки «Включить»/ «Отключить» |
| Протоколы связи на подстанции | Modbus RTU |
| Опциональные функции | нет |
| Основные характеристики устройств Серии 603 | |
| Питание терминала | Внешний источник AC/DC; Питание от ТТ (только REJ603) |
| Аналоговые входы | Электромагнитные ТТ, ТН Сенсоры |
| Размеры корпуса (высота: ширина) | Устройство устанавливается в съёмном модуле 137: 122 мм |
| Лицевая панель (ЧМИ) | Дисплей – 5 строк Светодиоды – 2 |
| Протоколы связи на подстанции | |
| Опциональные функции | нет |
Программное обеспечение
Устройства данной серии с кодом 601 предусматривают два варианта настройки: 1. Устройства настраиваются в бесплатном программном комплексе PCM600, который идет в комплекте с поставкой терминалов. Также ПО PCM600 доступно для скачивания на официальном сайте ABB Substation Automation Software Library. Кроме PCM600 также необходимо установить пакеты взаимодействия с устройствами (Connectivity Packages). Это можно сделать как через указанный сайт, так и напрямую из менеджера обновлений PCM600 (Update Manager). 2. Все уставки защит и основные настройки связи можно изменить с дисплея ЧМИ. Устройства данной серии с кодом 603 настраиваются только с дисплея.
