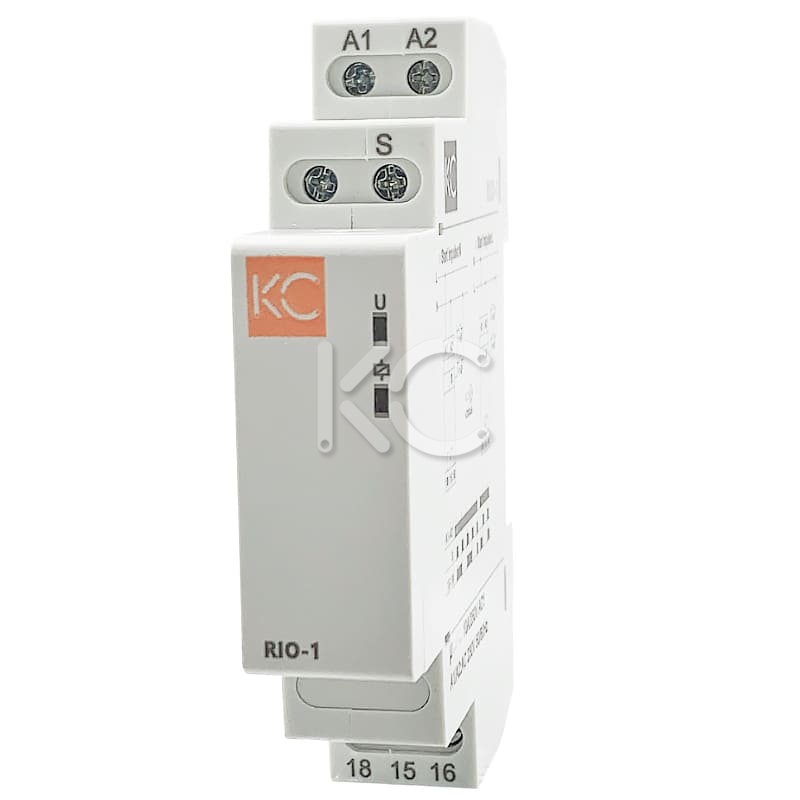

Импульсное реле RIO-1 КС
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-884-9
Розничная цена:
61,61 руб. с НДС
Характеристики
- Назначение
- Технические характеристики
- Порядок монтажа и эксплуатации:
- Габаритные и установочные размеры
Назначение
Импульсное реле RIO-1 предназначено для управления по двухпроводной сети осветительным и другим электротехническим оборудованием из нескольких мест при помощи параллельно соединенных кнопочных выключателей без фиксации. Изделие соответствует ГОСТ IEC 60947-1-2014, ГОСТ Р 51324.2.2-2012.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение питания Un, В | 230 AC |
| Номинальная частота, Гц | 50/60 |
| Номинальное напряжение цепи управления, В | 230 |
| Напряжение изоляции, Ui, В | 250 |
| Номинальный ток контактов, А | 10 (при cosφ = 1), 6 (при cosφ = 0.7) |
| Категория применения | 1AC1 |
| Тип и количество контактов | 1 C/O |
| Ток управления, мА | ≤ 1 |
| Собственная потребляемая мощность, ВА, не более | 0.8 |
| Коммутационная износостойкость, циклов | 105 |
| Механическая износостойкость, циклов | 106 |
| Максимальное сечение присоединяемого провода, мм2 | 1.5 |
| Усилие затяжки контактных зажимов, Н·м | 0.5 |
| Степень защиты | IР20 |
| Диапазон рабочих температур, °C | от -5 до +40 |
| Группа условий эксплуатации в части воздействия механических факторов | М1 |
| Высота над уровнем моря, м, не более | 2000 |
| Допустимая относительная влажность при 40°С (без конденсации), не более | 60% |
| Степень загрязнения среды | 3 |
| Рабочее положение в пространстве | произвольное |
| Монтаж | на DIN-рейке 35 мм |
Изделие должно эксплуатироваться при следующих условиях окружающей среды:
- невзрывоопасная;
- не содержащая агрессивных газов и паров, в концентрациях, разрушающих металлы и изоляцию;
- не насыщенная токопроводящей пылью и парами;
- отсутствие непосредственного воздействия ультрафиолетового излучения (для реле).
Корпус изделия выполнен из АВС-пластика не поддерживающего горение.
На лицевой панели реле расположены индикатор наличия напряжения питания (зеленый) и индикатор срабатывания реле (красный).
При подаче питания загорается зеленый индикатор наличия питающего напряжения. При подаче импульса управляющего сигнала при замыкании одного из кнопочных выключателей выходной контакт реле 15-18 замыкается, при этом загорается красный индикатор, при повторном импульсе – размыкается, а красный индикатор гаснет.
| Панель управления | Диаграмма работы реле |
|---|---|
 |  |
Импульсные реле позволяют снизить расходы на прокладку электропроводки для лестничных и других выключателей, значительно упростить схемы и монтаж.
Реле не имеет функции памяти, т.е. при исчезновении питающего напряжения контакты реле 15-18 размыкаются и после восстановления напряжения питания остаются в разомкнутом состоянии.
Реле могут применяться совместно с кнопочными выключателями с подсветкой.
Порядок монтажа и эксплуатации:
- Изделие устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм.
- Во избежание наводок, ложных срабатываний, неправильного функционирования реле не прокладывать питающие проводники реле совместно с силовой проводкой. При необходимости использовать защищенный кабель. При большом количестве устанавливаемых реле (10 и больше) рекомендуется установить конденсатор емкостью 0,15-0,33 мкФ АС 275 В между выводами А1 и S.
- Контактные зажимы реле позволяют присоединение медных или алюминиевых проводников сечением не более 1,5 мм.
- Перед присоединением многожильных проводников, их необходимо оконцевать наконечником или гильзой при помощи соответствующего инструмента.
- Произвести подключение реле в соответствии со схемой: Импульсные реле работают только совместно с кнопочными (звонковыми) выключателями (без фиксации).
- Изделие не требует специального обслуживания в процессе эксплуатации. Регулярно, не менее одного раза в 6 месяцев необходимо подтягивать винтовые зажимы реле.
- Мощность нагрузки представлена в таблице:
- Зависимость коммутационной способности от коммутируемого напряжения при категории применения DC-1 представлена на рисунке:
Габаритные и установочные размеры

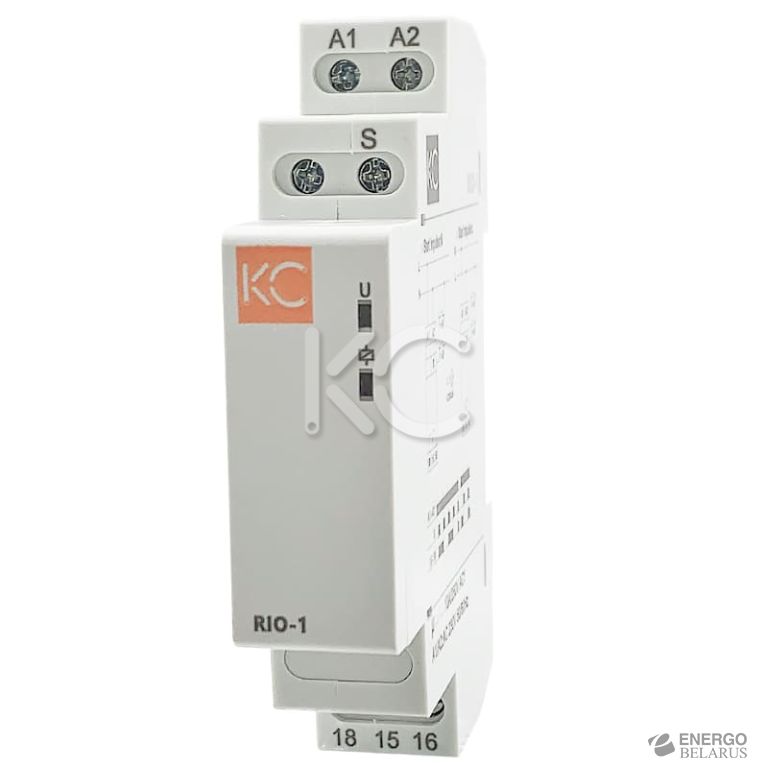

| Импульсное реле RIO-1 КС |
|---|
 |
