Назначение

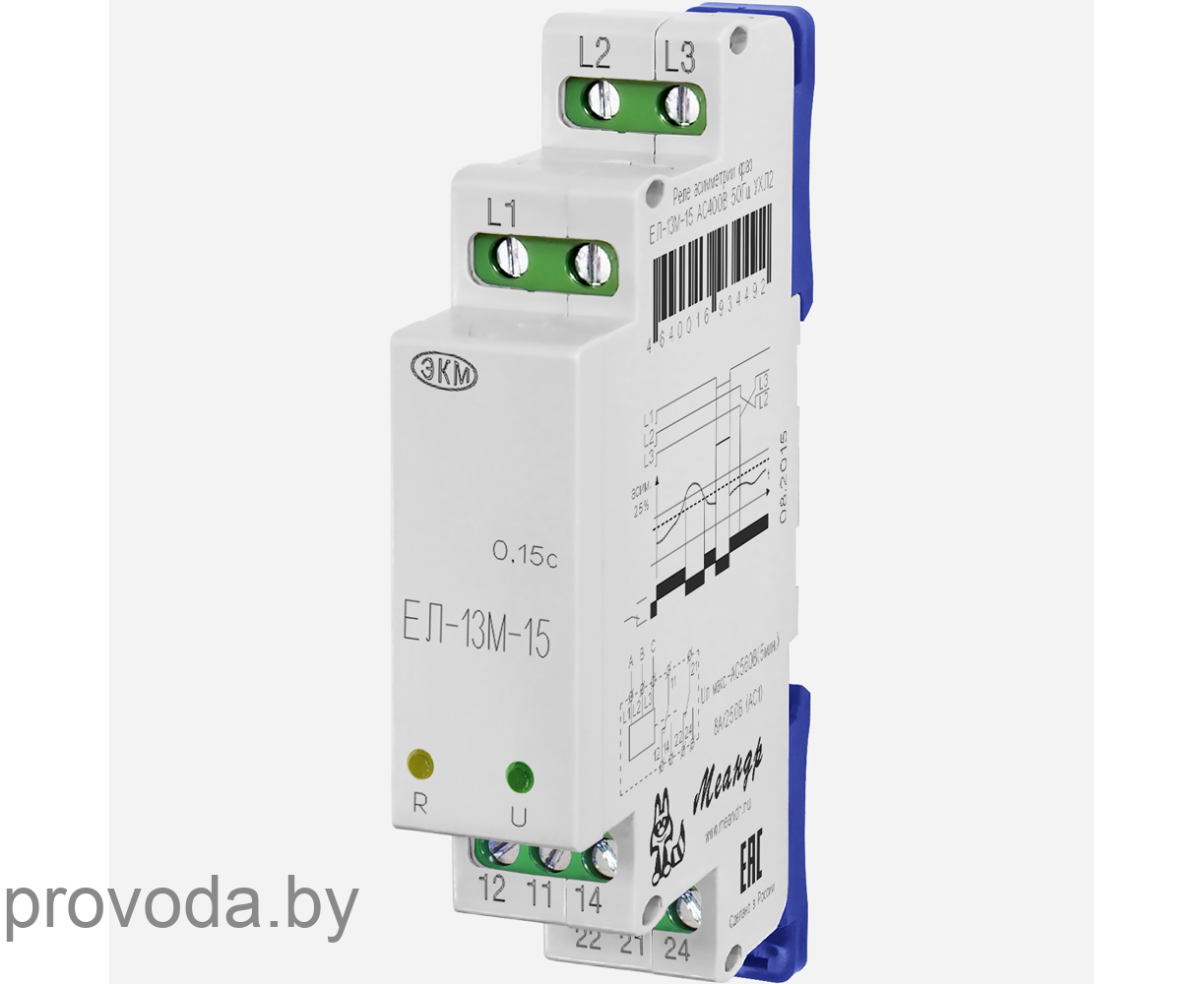

Реле контроля фаз ЕЛ-13М-15 (далее устройство) предназначено для использования в схемах автоматического управления, контроля напряжения в трехпроводных трёхфазных сетях (сетях без нулевого провода), контроля порядка чередования фаз, обрыва и «слипания» фаз, защиты нагрузки от работы на повышенном напряжении, а также для контроля асимметрии фаз. Основная область применения - защита крановых электродвигателей.
Принцип работы устройства
При подаче питания на устройство, если напряжение сети, а так же все контролируемые параметры работы сети (порядок чередования фаз, обрыв фаз, слипание фаз, асимметрия напряжения фаз) находятся в норме, то происходит включение встроенного исполнительное реле. При включении исполнительного реле замыкаются контакты 11-14 и 21-24 и загорается желтый индикатор работы исполнительного реле. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, слипании фаз, при значении напряжения питания выше верхнего порога срабатывания (130% от номинального), при асимметрии напряжения фаз более чем на 25%, синфазном снижении напряжения менее нижнего порога срабатывания (50% от номинального) или обрыве одной из фаз - реле выключается. Время срабатывания устройства фиксированное и составляет 0,15 секунды. При возвращении параметров питающей сети в норму, реле включается без задержки.
Основные особенности
Конструкция устройства
Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.
Условия эксплуатации
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
