Назначение
Реле контроля фаз RKF-11m КС предназначено для контроля напряжения в трехфазной цепи переменного тока и защиты электроустановок от повышенного и пониженного напряжений путём отключения напряжения питания при выходе его за установленные пределы. Реле напряжения контролирует обрыв одной из фаз цепи, последовательность фаз.
Технические характеристики
| Параметры | Значения |
|---|---|
| Температура эксплуатации, °C | от -5 до +40 |
| Допустимая влажность воздуха при 40 °C, % | не более 50 |
| Высота установки над уровнем моря, м | не более 2000 |
| Температура хранения, °C | от -30 до +55 |
| Степень защиты | IP20 |
| Номинальное напряжение питания Un, В | АС 400 |
| Максимальный коммутационный ток АС-1, А | 8 |
| Диапазон регулировки миним. напряжения < U, % Un | 280-380 |
| Диапазон регулировки максим. напряжения > U, % Un | 380-480 |
| Частота переменного тока, Гц | 50-60 |
| Контакты | 1СO |
| Напряжение изоляции, В | 450 |
| Диапазон регулировки асимметрии напряжения Asy, % | 5-20 |
| Диапазон регулировки выдержки времени отключения < U, > U, Asy Tt, сек. | 0.1-10 |
| Гистерезис по напряжению Hys, В | 6 |
| Гистерезис по асимметрии Hys, % | 2 |
| Задержка отключения при обрыве фазы и нарушении последовательности фаз, сек. | ≤ 0.2 |
| Точность измерения напряжения | ≤ 1% |
| Точность отсчета выдержки времени | 5% |
| Износостойкость механическая/электрическая, циклов | 106/105 |
| Корпус – количество модулей шириной 18 мм | 1 |
| Монтаж | Din-рейка 35 мм |
| Подключение – сечение кабеля, мм2 | 0.5-2.5 |
| Момент затяжки, Н·м | 0.5 |
Устройство и работа
Реле напряжения представляют собой устройства в модульном корпусе с контактам подключения питания от трехфазной цепи L1-L2-L3 для модели RKF-11m КС, с выходным переключающим контактом реле 11-12-14 и с лицевой панелью, на которой расположены регулировочные винты для установки порогов срабатывания и выдержки времени, а также светодиодные индикаторы для сигнализации различных типов аварии в цепи.
| Внешний вид лицевых панелей реле напряжения | |
|---|---|

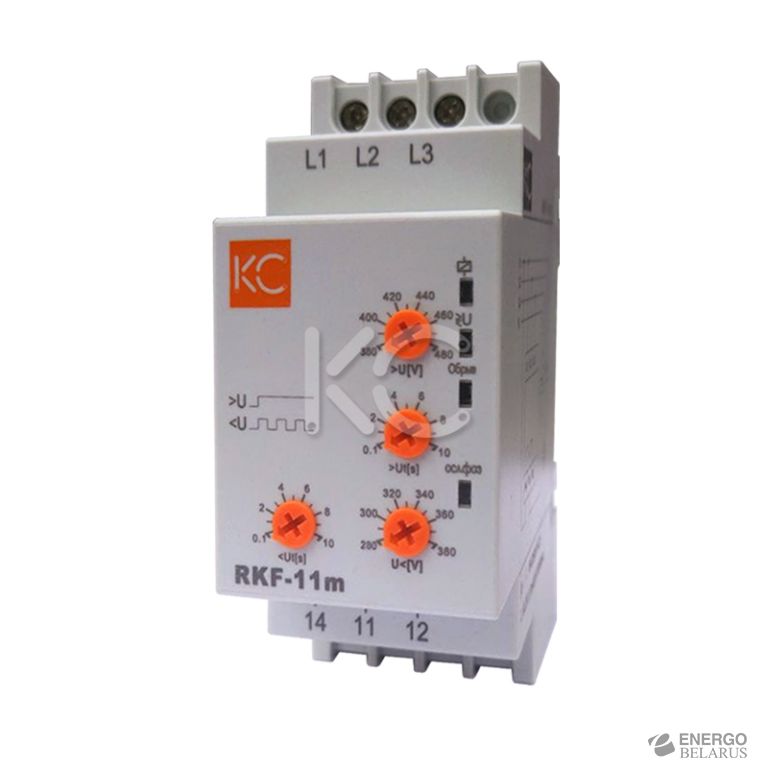

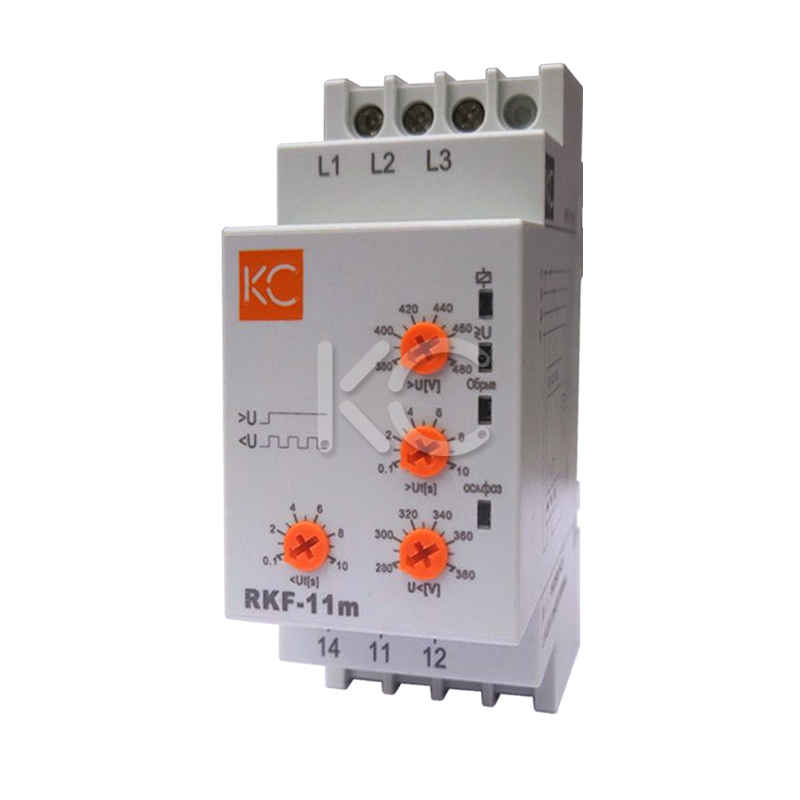

 | 1 – индикатор напряжения питания реле U, зеленый; 2 – индикатор срабатывания: непрерывный – по повышенному напряжению > U, мерцающий – по пониженному напряжению < U, красный; 3 – регулировочный винт для настройки максимального напряжения > U; 4 – регулировочный винт для настройки выдержки времени срабатывания > Ut; 5 – индикатор срабатывания при обрыве фаз Fails, красный; 6 – регулировочный винт для настройки минимального напряжения > U; 7 – индикатор срабатывания по последовательности фаз, красный; 8 – регулировочный винт для настройки выдержки времени срабатывания < Ut. |
| Контроль напряжения | |
|---|---|
 | После подачи питания контакт реле мгновенно переключается в положение 11-14 и остается в таком положении, пока контролируемое напряжение U находится в установленном диапазоне на всех трех фазах. Когда оно на любой из фаз превышает порог > U или становится ниже порогового значения < U, выходной контакт реле после отсчета выдержки времени Tt переключается в положение 11-12. После восстановления напряжения питания (по уровню Hys) контакт возвращается в положение 11-14. |
| Контроль наличия и последовательности фаз | |
 | При обрыве одной из фаз выходной контакт реле мгновенно переключается в положение 11-12. После восстановления напряжения на фазе контакт возвращается в положение 11-14. После подачи напряжения питания U выходной контакт реле переключится в положение 11-14 только при прямой последовательности чередования фаз LI -L2-L3. |
Монтаж и подключение
- Монтаж, подключение и эксплуатация реле должны производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей».
- Монтаж и осмотр реле должен производиться при снятом напряжении в соответствии со схемой подключения, представленной на рисунке ниже.
- По способу защиты от поражения электрическим током реле соответствуют классу защиты «0».
| Схема подключения реле напряжения | Принципиальная электрическая схема реле напряжения |
|---|---|
 |  |
