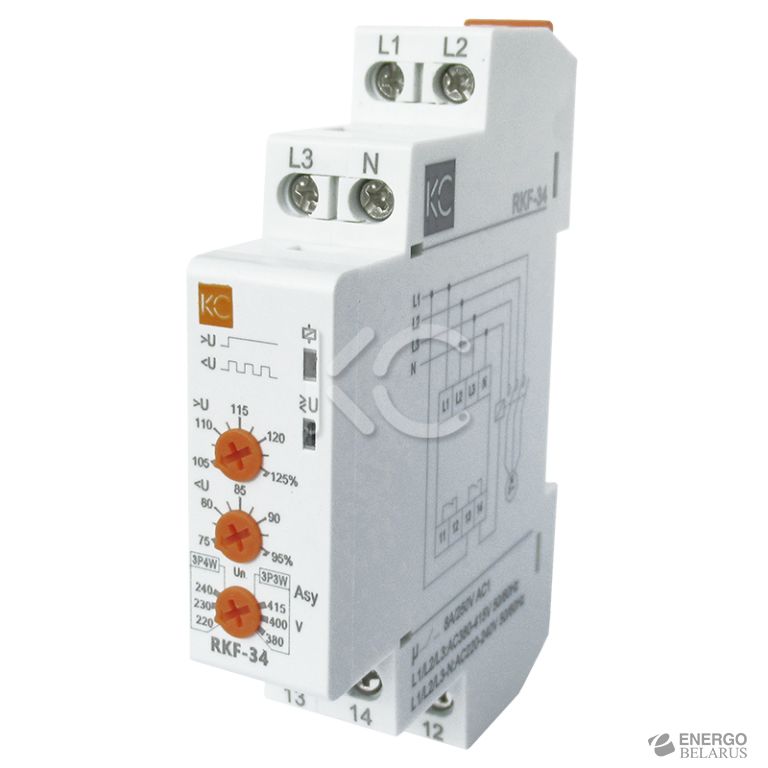

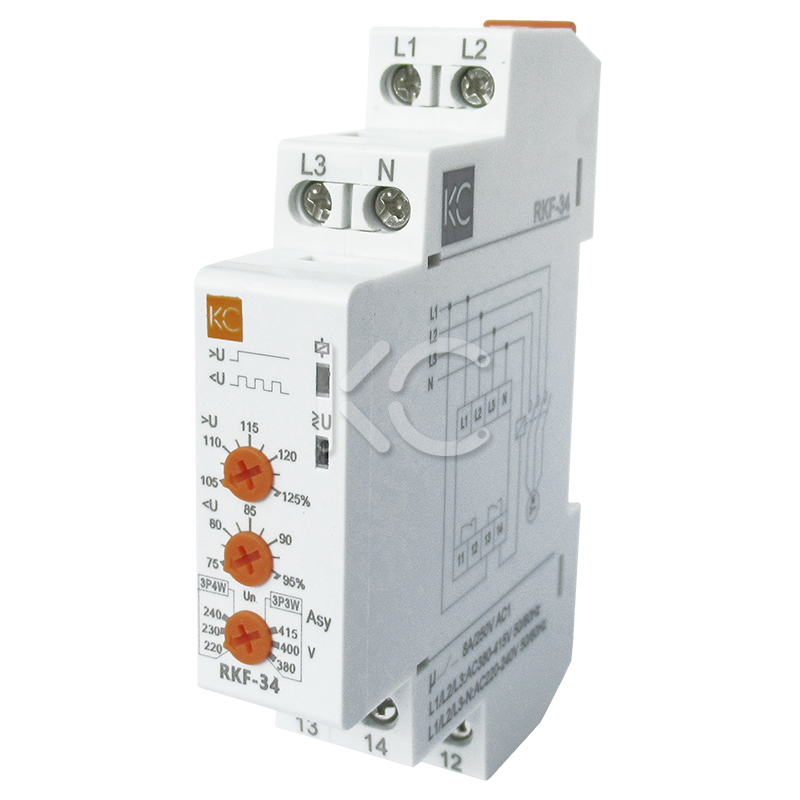

Реле контроля фаз RKF-34 КС
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 319-382-7
Розничная цена:
79,96 руб. без НДС
Характеристики
- Назначение
- Технические характеристики
- Панель управления
- Обрыв фазы
- Повышение и понижение напряжения
- Электрическая схема
- Схема подключения
- Габаритные и установочные размеры
Назначение
Реле контроля фаз RKF является механическими коммутационным аппаратом, который предназначается для контроля уровня напряжения в трехфазных сетях переменного тока и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения, а также в случае обрыва фазы, неверной последовательности фаз и асимметрии. Пороговые значения повышенного и пониженного напряжений регулируются. Реле контроля фаз соответствует ГОСТ IEC 60947-5-1-2014.
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| Повышенное напряжение U > | • | |
| Пониженное напряжение U < | • | |
| Обрыв фазы | • | |
| Подключение | 3-х проводное | 4-х проводное |
| Напряжение питания, Un, В | 380/400/415 | 220/230/240 |
| Диапазон рабочего напряжения, В | 266-540 | 154-312 |
| Номинальная частота, Гц | 50/60 | |
| U > диапазон пороговых значений | (1.05~1.25)*Un | |
| U < диапазон пороговых значений | (0.75~0.95)*Un | |
| Диапазон настройки асимметрии | настраив. 5~20% фикс. 8% | |
| Задержка срабатывания U > | настраив. 0.1~10с фикс. 2с | |
| Задержка срабатывания U < | настраив. 0.1~10с фикс. 2с | |
| Задержка срабатывания при асимметрии | настраив. 0.1~10с фикс. 2с | |
| Фиксированный гистерезис напряжения, В | 6 | |
| Фиксированный гистерезис асимметрия, % | 2 | |
| Задержка срабатывания для обрыва фазы и неисправности последовательности фаз, с | < 0.5 | |
| Погрешность задержки срабатывания, с | ±10%+0.1 | |
| Точность установки | 1% от полной шкалы | |
| Номинальное напряжение изоляции, В | 480 | |
| Тип выходных контактов | 1NO+1NC | |
| Номинальный ток, А | 8А/250В AC1 | |
| Коммутационная износостойкость | 100000 | |
| Механическая износостойкость | 1000000 | |
| Степень защиты | IP20 | |
| Степень загрязнения | 3 | |
| Рабочая температура, °C | от -20 до +55 | |
| Сечение проводника, мм2 | 0.5-2.5 | |
| Усилия затяжки, Н·м | 0.5 | |
| Высота над уровнем моря, м | ≤ 2000 | |
| Допустимая относительная влажность | ≤ 50% при 40°С (без конденсации) | |
| Температура хранения, °С | от -30 до +70 | |
| Монтаж | на DIN рейку | |
Панель управления
| Реле контроля фаз RKF-34 КС |
|---|
 |
Обрыв фазы
| Работа реле при обрыве фазы |
|---|
 |
Повышение и понижение напряжения
| Работа реле при повышенном и пониженном напряжении |
|---|
 |
Электрическая схема
| Реле контроля фаз RKF-34 КС |
|---|
 |
Схема подключения
| Реле контроля фаз RKF-34 КС |
|---|
 |
Габаритные и установочные размеры
| Реле контроля фаз RKF-34 КС |
|---|
 |
