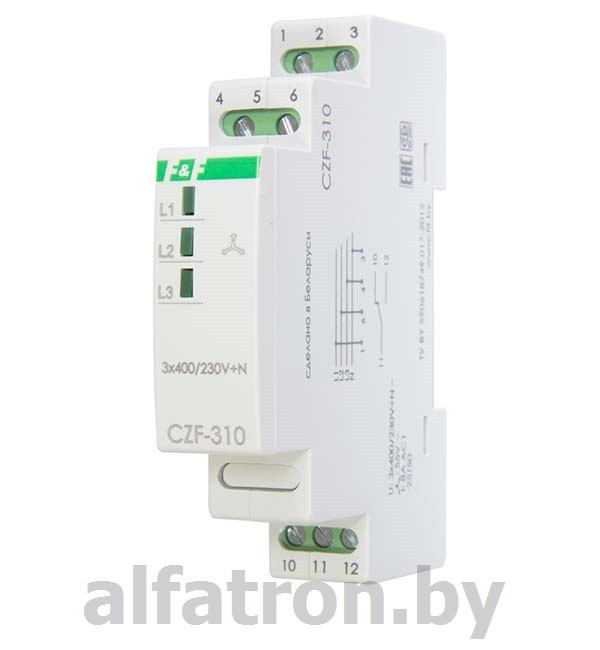

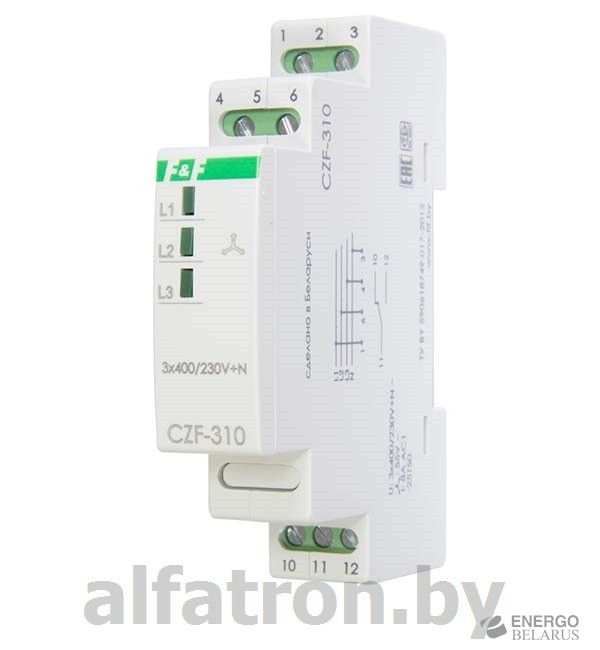

Реле контроля наличия и асимметрии фаз - CZF-310
Характеристики
| Производитель | Евроавтоматика ФиФ |
| Страна производитель | Беларусь |
| Ток, А | 8 |
| Напряжение, В | 3х400/230+N |
| Тип контакта | 1NO/NC |
| Степень защиты IP | 20 |
Автомат защиты электродвигателей CZF-310 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, минимальное напряжение 160В, обрыва нулевого провода.
Принцип работыЕсли параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле (на выходе реле контроля фаз) замкнуты, и на катушку контактора электродвигателя подаётся напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты исполнительного реле размыкаются, отключая контактор с задержкой во избежание случайного отключения двигателя при кратковременных отклонениях параметров питающей сети от номинальных. Включение происходит автоматически после восстановления номинальных параметров сети питания.
Технические характеристики:
|
Напряжение питания |
3x400/230 В +N; 50 Гц |
|
Максимальный ток катушки контактора |
2 А |
|
Контакт |
1NO/NC |
|
Сигнализация питания |
светодиод в каждой фазе |
|
Максимальная асимметрия напряжения |
55 В |
|
Гистерезис |
5 В |
|
Напряжение отключения: |
|
|
при падении напряжения в фазах |
160 В |
|
при повышении напряжения в фазах |
- |
|
Задержка отключения |
3-5 с |
|
Диапазон рабочих температур |
от -25 до +50°С |
|
Потребляемая мощность |
1,6 Вт |
|
Габариты (ШхВхГ) |
18х90х65 мм |
|
Тип корпуса (см. Приложение 1) |
1S |
