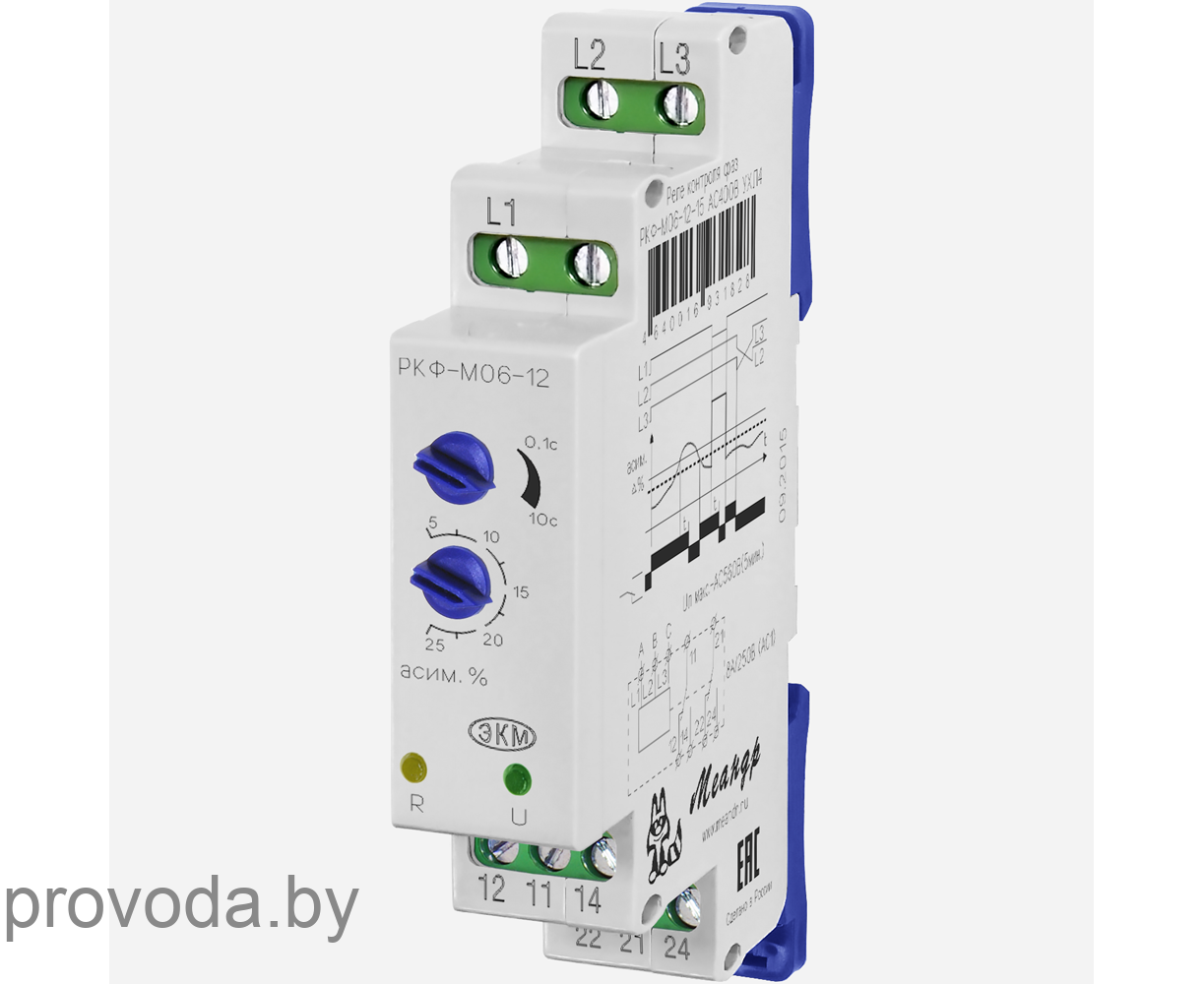

Реле РКФ-М06-12-15 AC415В УХЛ4

  • Под заказ Проверено

Код товара: 157-532-0

+ 375 Показать телефоны

Заказать Заказать звонок

e-mail: info@provoda.by

Характеристики

Производитель Меандр
Артикул 4640016931835

Назначение

Реле контроля фаз РКФ-М06-12-15 (далее устройство) предназначено для контроля параметров работы трехпроводных трехфазных сетей (трехфазных сетей без нейтрали), а так же защиты оборудования от работы на повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемой цепи. Основная область применения - защита электродвигателей.

Принцип работы устройства

При подаче питания на устройство, если напряжение сети соответствует установленному диапазону, а так же все контролируемые параметры работы сети (порядок чередования фаз, обрыв фаз, слипание фаз, уровень асимметрии фаз) находятся в норме, то произойдет включение встроенного исполнительного реле. При включении исполнительного реле замыкаются контакты 11-14 и 21-24 и загорается желтый индикатор работы исполнительного реле. Если линейное напряжение сети превысит верхний порог срабатывания (130% от номинального значения), или произойдет обрыв двух или трех фаз, или нарушится порядок чередования фаз, то произойдет отключение исполнительного реле без задержки времени. Восстановление работы исполнительного реле происходит сразу после снижения линейного напряжения питания менее установленного верхнего порога срабатывания или после устранения аварии на линии. При слипании фаз, обрыве одной из фаз, асимметрии фаз более установленного порога срабатывания (регулятор "асим. %"), начинается отсчет времени отключения исполнительного реле. После окончания отсчета времени исполнительное реле выключается и замыкаются контакты 11-12 и 21-22. Если в процессе отсчета времени асимметрия напряжения фаз станет менее установленного порога срабатывания или авария будет устранена, то отсчет времени сбросится. При значении линейного напряжения питания по двум или трем фазам менее минимально-допустимого, отключение исполнительного реле происходит без отсчета времени срабатывания. Устройство допускает синфазное снижение напряжения фаз до уровня не менее 0,5Uном. Время задержки срабатывания исполнительного реле устанавливается верхним поворотным переключателем в диапазоне от 0,1 до 10 секунд. Порог максимального разбаланса напряжения фаз устанавливается поворотным переключателем в диапазоне от 5 до 25 % от номинального.

Основные особенности

  • Фиксированный порог срабатывания по перенапряжению (130%);
  • Не реагирует на синфазное снижение напряжения фаз до уровня 0,5Uном.
  • Плавная регулировка задержки времени срабатывания исполнительного реле в диапазоне от 0,1 с до 10 с;
  • Регулировка величины максимальной асимметрии фаз в диапазоне от 5 до 25% от номинала;
  • Контроль обрыва фазы/фаз, межфазного замыкания, порядка чередования фаз и асимметрии фаз;
  • 2 переключающие группы контактов 5А/AC250В.

Конструкция устройства

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

Условия эксплуатации

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

  • Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
  • Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
  • Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
  • Конденсация влаги на поверхности изделия не допускается;
  • Высота над уровнем моря не более 2000 м.
