Реле контроля напряжения CP-708
Характеристики
- Назначение
- Принцип работы
- Технические характеристики
- Панель управления
- Индикация режима работы
- Схемы подключения
- Монтаж
Назначение
Реле контроля напряжения CP-708 предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроустановок, электроприборов и т.п. от повышенного или пониженного напряжения путем отключения питания при выходе его за установленный пределы. Реле включено, если контролируемое напряжение находится в установленном диапазоне.
Принцип работы
Реле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.
Технические характеристики
| Параметры | Значения |
|---|---|
| Напряжение питания, В | 150-300 АС |
| Максимальный коммутируемый ток (AC1), А | 16 |
| Контакт | 1NO |
| Контроль работы | светодиодный индикатор |
| Напряжение отключения нижнее (регулируемое) U1, В | 150-210 |
| Напряжение отключения верхнее (регулируемое) U2, В | 230-310 |
| Задержка отключения для верхнего порога U2, сек. | 0.1-1 |
| Задержка отключения для нижнего порога U1, сек. | 2-10 |
| Время повторного включения | 2 сек. - 9.5 мин. |
| Гистерезис, В | 5 |
| Диапазон рабочих температур, °C | от -25 до +50 |
| Потребляемая мощность, Вт | 2 |
| Степень защиты | IP20 |
| Погрешность измерения, не более, % | 2 |
| Монтаж | в монтажную коробку |
Панель управления

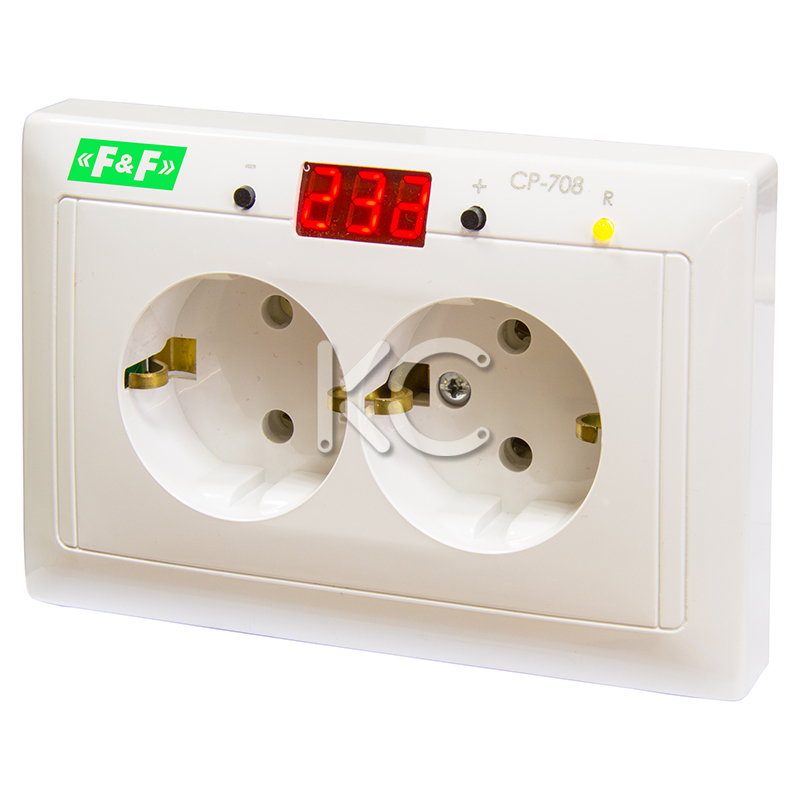

| CP-708 |
|---|
 |
Индикация режима работы
- Горит светодиод R – напряжение в пределах нормы, реле включено, на индикаторе отображается текущее значение напряжения.
- Мигание индикатора с частотой 1 Гц – напряжение в сети питания выше (ниже) установленного порога отключения.
- Мигание точек на табло с частотой 1 Гц – напряжение в пределах нормы, происходит отсчет времени повторного включения нагрузки, после отключения при выходе напряжения за установленные пределы.
Схемы подключения
| CP-708 | |
|---|---|
 |  |
Монтаж
- В распределительном щите с помощью автоматического выключателя обесточить линию питающую розетку.
- Снять розетку и подготовить провода для подключения к зажимной колодке реле контроля напряжения.
- Фазный провод (L) питающей линии подключить к белому проводу, нулевой провод (N) подключить к белому проводу, провод заземления (РE) к зелено-желтому.
- Зафиксировать изделие в монтажной коробке.
- Одеть корпус и зафиксировать винтом.
- Подключить питание линии в распределительном щите.
- Выставить необходимые параметры для контроля напряжения в сети (см. программирование).
ВНИМАНИЕ! Изделие предназначено для подключения нагрузки с током потребления
