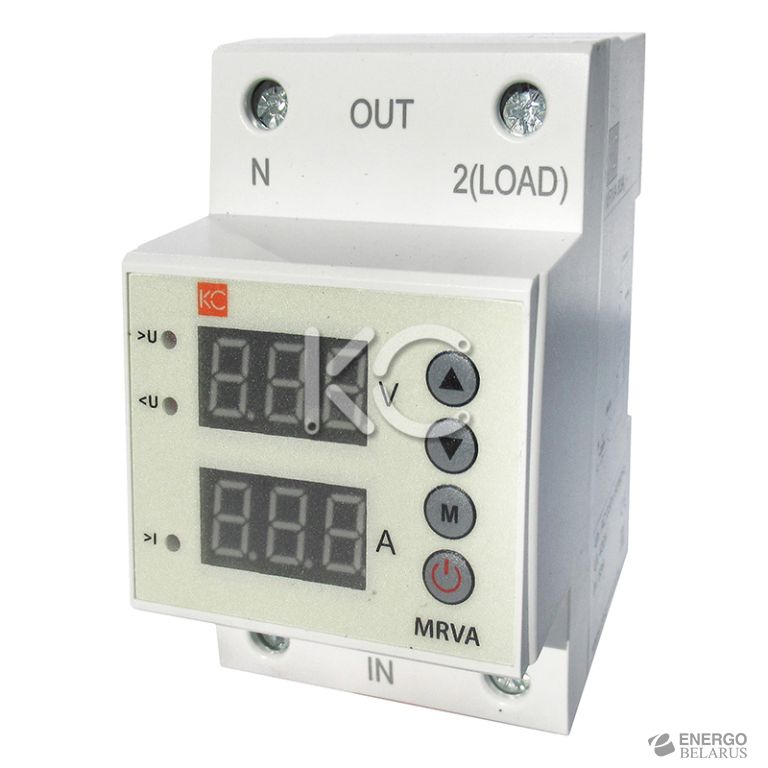

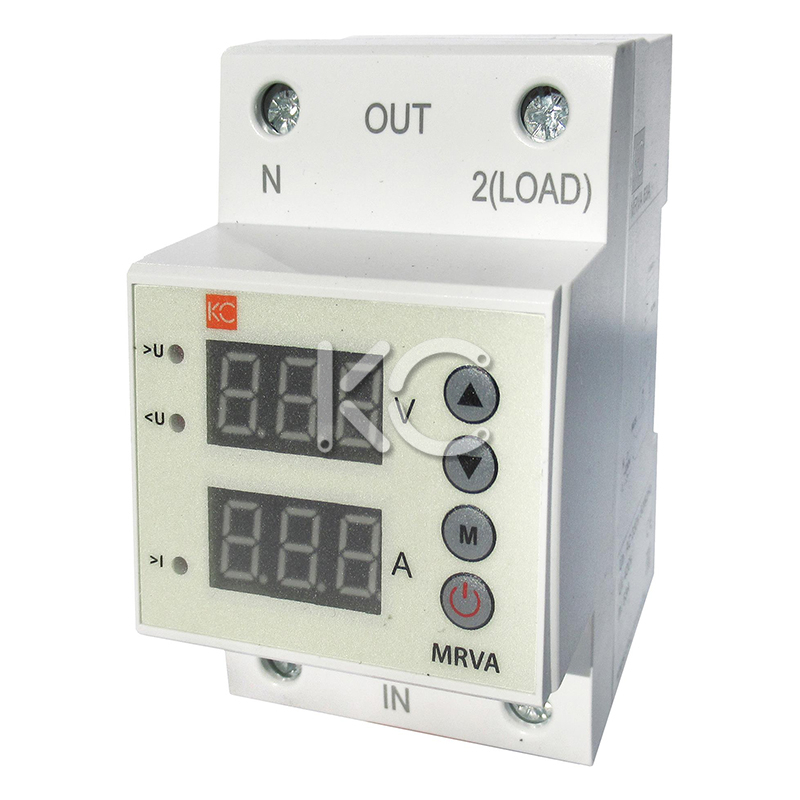

Реле напряжения и тока проходные с индикацией MRVA КС предназначены для защиты бытовых и промышленных электроустановок от повышенного и пониженного напряжений и от перегрузки по току путём отключения питания при выходе контролируемых и отображаемых на дисплее значений U и I за установленные пределы.
Технические характеристики
Параметры
Значения
Номинальный ток однофазной нагрузки In, А
63
Номинальное напряжение питания, В
АС 230
Номинальное рабочее напряжение, В
50-400
Частота переменного тока, Гц
50-60
Максимальный рабочий ток (не более 10 мин) Imax, А
80
Диапазон регулировки уставки тока перегрузки >I, А
16-63
Максимальная мощность нагрузки, кВт
13.9
Контакты
1NО
Напряжение изоляции, В
450
Диапазон регулировки минимального напряжения I аварийное отключение цепи по перегрузке происходит с выдержкой времени Та, а при превышении тока в цепи больше, чем Imax, установленное время выдержки Та не учитывается и контакты реле размыкаются в течение не более 0,1 сек.
После восстановления напряжения питания (по уровню Hys) и снижения тока в цепи до уровня ниже > I, повторное включение реле происходит автоматически через заданное в настройках время Ts. Первое включение реле после подачи напряжения U также происходит с выдержкой времени Ts.
В режиме перезапуска реле во время отсчета времени Ts значения текущего напряжения и тока в цепи мигают на дисплеях. После включения реле переходит в режим ожидания и напряжение и ток на дисплеях отображаются нормально (непрерывно).
Временные диаграммы работы реле напряжения и тока показаны на рисунке.
Временные диаграммы работы проходящего реле напряжения и тока
Программирование
MRVA КС
1. В режиме ожидания на верхнем дисплее отображается напряжение, а на нижнем дисплее – ток в однофазной цепи. Для входа в меню настроек нажмите кнопку«М» на 3 или более секунды. 2. Первый раздел меню – это установка максимального напряжения > U. На верхнем дисплее отобразится символ «oU», а на нижнем – значение > U заводской или предыдущей настройки. Индикатор максимального напряжения слева вверху начнет мигать. Кнопками «? и ?» установите нужное значение и нажмите «М» для подтверждения настроек и перехода в следующий раздел меню. 3. При входе в раздел установки минимального напряжения < U на верхнем дисплее отобразится символ «ull», а на нижнем – значение < U заводской или предыдущей настройки. Индикатор минимального напряжения слева средний начнет мигать. Кнопками «? и ?» установите нужное значение и нажмите «М» для подтверждения настроек и перехода в следующий раздел меню. 4. При входе в раздел установки выдержки времени повторного включения Ts на верхнем дисплее отобразится символ «ts», а на нижнем – значение Ts заводской или предыдущей настройки. Кнопками «? и ?» установите нужное значение и нажмите «М» для подтверждения настроек и перехода в следующий раздел меню.
5. При входе в раздел установки перегрузки по току > I на верхнем дисплее отобразится символ «оС», а на нижнем – значение > I заводской или предыдущей настройки. Индикатор перегрузки потоку слева нижний начнет мигать. Кнопками «? и ?» установите нужное значение и нажмите «М» для подтверждения настроек и перехода в следующий раздел меню. 6. При входе в раздел установки выдержки времени отключения по перегрузки Та на верхнем дисплее отобразится символ «tA», а на нижнем – значение Та заводской или предыдущей настройки. Кнопками «? и ?» установите нужное значение и нажмите «М» для подтверждения настрое к и выхода из главного меню настроек. После установки нужного значения без подтверждения нажатием кнопки «М» в течении 60 сек реле выходит в режим ожидания без сохранения настроек.
Ручное отключение реле
Для ручного отключения реле (контакты 1-2 разомкнуты) в режиме ожидания нажмите на кнопку «», при этом на нижнем дисплее отобразится «oFF» и контакт 1-2 вернется в разомкнутое состояние, питание нагрузки будет отключено. Для повторного включения реле еще раз нажмите кнопку «». Нормально открытый контакт 1-2 замкнется, питание нагрузки восстановится и через время Ts реле вернется в режим ожидания.
Повторный запуск реле после трехкратного включения на перегрузку
После отключения реле по одной из аварий (> U, < U, > I) реле автоматически повторно включается через установленное время выдержки Ts. Если напряжение или ток в цепи не восстановился до допустимых пределов в течении времени Ts, то реле снова отключается. В случае трехкратной безуспешной попытки повторного включения реле в цепь с током выше уставки > I (перегрузка не устранена), на нижнем дисплее отображается символ «Еrr», контакт реле 1-2 остается разомкнут и реле может быть запущено только после перезагрузки через кнопку «».
Заводские настройки реле
Максимальное напряжение > U, В
250
Минимальное напряжение < U, В
170
Время выдержки повторн. вкл. Ts, сек
15
Время выд. отключ. по перегрузке Та, сек
90
Уставка перегрузки по току
In
Монтаж и подключение
Монтаж, подключение и эксплуатация реле должны производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей».
Монтаж и осмотр реле должен производиться при снятом напряжении в соответствии со схемой подключения, представленной на рисунке.
По способу защиты от поражения электрическим током реле соответствуют классу защиты «О» по ГОСТ Р 61140.
Схема подключения проходного реле напряжения и тока
