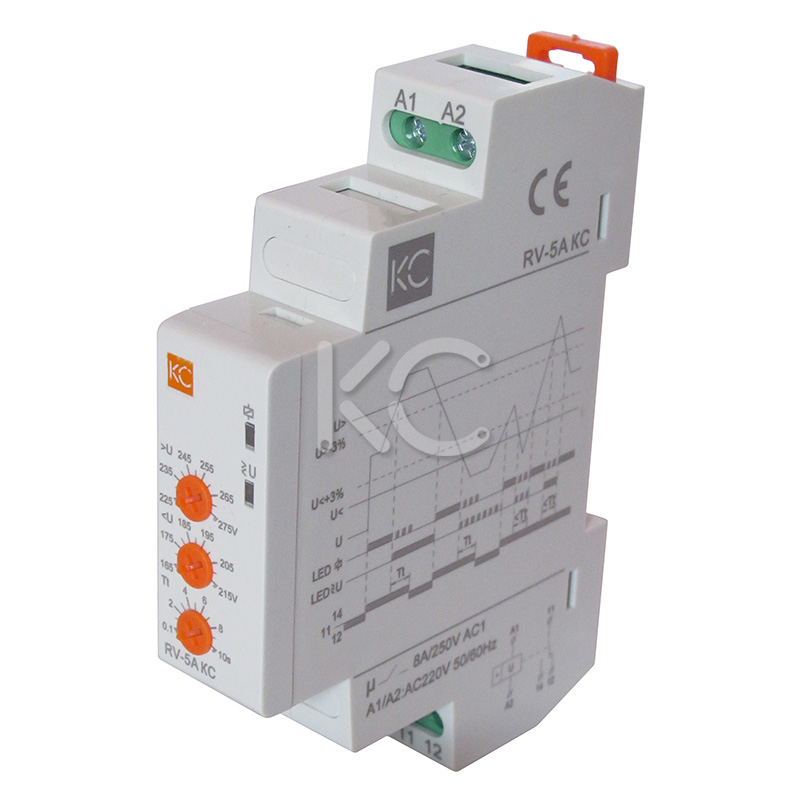

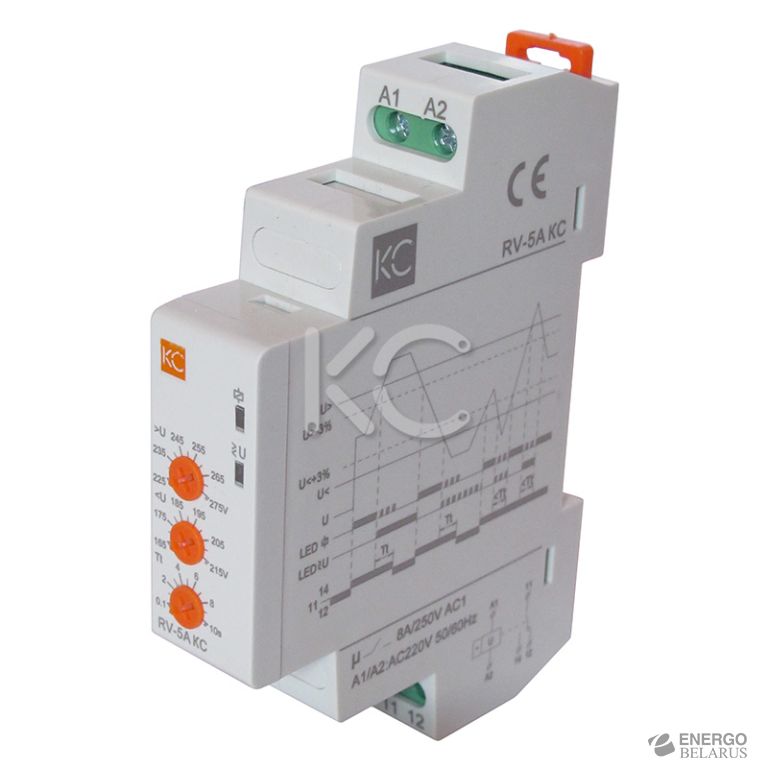

Реле напряжения (паралл. подкл.) RV-5A КС
- Розница
- Опт
- Под заказ (на 02.04.2023) Проверено
Код товара: 196-886-5
Розничная цена:
71,39 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Технические характеристики
- Панель управления
- Принцип работы
- Функциональная схема
- Подготовка к работе
- Схема подключения
- Габаритные и установочные размеры
Назначение
Реле напряжения RV-5A КС является микропроцессорным устройством и предназначено для постоянного контроля напряжения в однофазных сетях переменного тока в целях защиты электроустановок от перепадов напряжения. Реле контролирует напряжения в сети в предустановленном диапазоне и при выходе напряжения за пределы диапазона отключает оборудование от сети электропитания с заданной выдержкой времени. Установка диапазона напряжения и времени срабатывания производится с помощью поворотных регуляторов расположенных на лицевой поверхности реле. Реле напряжения соответствует ГОСТ 30804.4.4-2013 (IEC 61000-44:2004).
Технические характеристики
| Параметры | Значения |
|---|---|
| Напряжение питания (Ue), В | 230 |
| Номинальная частота, Гц | 50-60 |
| Диапазон повышенного напряжения, В | АС 225-275 |
| Диапазон пониженного напряжения, В | АС 165-215 |
| Гистерезис, % | 3 |
| Диапазон задержки времени срабатывания, с | 0.1-10 |
| Погрешность измерения напряжения, % | < 1 (во всем диапазоне) |
| Погрешность задержки срабатывания, % | ± 10 |
| Точность установки | 1% от полной шкалы |
| Номинальное напряжение изоляции, В | 460 |
| Контакт | 1 С/О |
| Степень защиты | IP20 |
| Степень загрязнения | 3 |
| Коммутационная износостойкость | 100000 |
| Механическая износостойкость | 1000000 |
| Условный тепловой ток, А | 5 |
| Категория эксплуатации | АС-15 |
| Номинальный ток нагрузки, А | 8 при 230 В АС 1 |
| Максимальная потребляемая мощность, ВА | 2 |
| Высота над уровнем моря, м | не более 2000 |
| Рабочая температура, °C | от -5 до +40 |
| Температура хранения, °C | от -25 до +75 |
| Подключение | винтовые клеммы, макс. сечение провода 2.5 мм2 |
| Момент затяжки, Н·м | 0.5 |
| Монтаж | на 35 мм DIN-рейку |
Панель управления
| RV-5A | Индикация |
|---|---|
 | Зеленый светодиод: реле включено (контакт 11-12 замкнут) – горит постоянно, когда происходит отсчет установленного времени перед отключением – мигает. Красный светодиод: при наличии повышенного напряжения – горит постоянно, при отсутствии – не горит. Красный светодиод: при наличии пониженного напряжения – мигает, при отсутствии – не горит. |
Принцип работы
Если напряжение питания в пределах нормы, то контакт исполнительного реле (11-12) замкнут и на катушку контактора или др. исполнительное устройство подается напряжение, управляющее его включением. В случае аварийных ситуаций контакт реле размыкается и нагрузка отключается. Для установки задержки времени и пределов напряжения необходимо произвести настройки с помощью регуляторов. При восстановлении нормального напряжения питания реле автоматически включит нагрузку.
Функциональная схема
| RV-5A |
|---|
 |
Подготовка к работе
- Установите и закрепите реле.
- Проведите электромонтаж реле согласно схеме подключения.
- Установите необходимые пороговые значения напряжения.
- Установите необходимое время срабатывания.
Схема подключения
| RV-5A |
|---|
 |
Габаритные и установочные размеры
| RV-5A |
|---|
 |
