Реле напряжения с дисп. MRV 32A КС
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-886-3
Розничная цена:
83,41 руб. без НДС
шт.
Цена будет рассчитана для выбранного количества
Характеристики
- Назначение
- Технические характеристики
- Устройство и работа
- Программирование
- Монтаж и подключение
- Габаритные размеры
Назначение
Реле напряжения с дисплеем MRV КС предназначены для контроля напряжения в однофазной цепи переменного тока и защиты бытовых и промышленных электроустановок от повышенного и пониженного напряжений путём отключения напряжения питания при выходе его за установленные пределы.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток однофазной нагрузки In, А | 32 |
| Номинальное напряжение питания, В | АС 230 |
| Номинальное рабочее напряжение, В | 50-400 |
| Частота переменного тока, Гц | 50-60 |
| Максимальный рабочий ток (не более 10 мин) Imax, А | 40 |
| Диапазон регулировки уставки тока перегрузки >I, А | 16-32 |
| Максимальная мощность нагрузки, кВт | 7 |
| Контакты | 1NО |
| Напряжение изоляции, В | 450 |
| Диапазон регулировки минимального напряжения <U, В | 120-210 (шаг 1 В) |
| Диапазон регулировки максимального напряжения <U, В | 220-300 (шаг 1 В) |
| Гистерезис по напряжению Hys | 2% |
| Задержка отключения при повышенном напряжении, сек | 0.5 |
| Задержка отключения при пониженном напряжении, сек | 0.5 при U>120 B; <0.1 при U<120 В |
| Диапазон регулировки выдержки времени повторного включения Ts, сек | 5-600 (шаг 1 сек) |
| Точность измерения напряжения | ≤1% |
| Износостойкость механическая/электрическая, циклов | 106/105 |
| Корпус – количество модулей шириной 18 мм | 3 |
| Монтаж | Din-рейка 35 мм |
| Подключение – макс. сечение кабеля, мм2 | 8 |
| Момент затяжки, Нм | 0.5 |
| Габариты (В х Ш х Г), мм | 90 x 53.5 x 65.5 |
| Температура эксплуатации, °C | от -5 до +40 |
| Допустимая влажность воздуха при 40 °C, % | не более 50 |
| Высота установки над уровнем моря, м | не более 2000 |
| Температура хранения, °C | от -30 до +55 |
| Степень защиты | IP20 |
Устройство и работа
- Реле напряжения представляют собой устройства в модульном корпусе с лицевой панелью, на которой расположен Зх-разрядный ЖК-дисплей для отображения текущего напряжения однофазной цепи, кнопки для программирования реле, а также светодиодный индикатор для сигнализации аварийного отключения: при повышенном напряжении – непрерывный красный; при пониженном напряжении – мерцающий красный.
- Реле напряжения подключается в разрыв однофазной цепи нагрузки и находится во включенном состоянии (NО контакт 1-2 замкнут), если контролируемое напряжение U находится в установленном диапазоне. Когда оно превышает порог > U или становится ниже порогового значения < U, контакт 1-2 реле размыкается, цепь питания нагрузки разрывается.
- После восстановления напряжения питания (по уровню Hys), повторное включение реле происходит автоматически через заданное в настройках время Тon. Первое включение реле после подачи напряжения U также происходит с выдержкой времени Тon.
- В режиме перезапуска реле во время отсчета времени Тon значение текущего напряжения цепи мигает на дисплее. После включения реле переходит в режим ожидания и напряжение на дисплее отображается нормально (непрерывно).
- Временная диаграмма работы реле напряжения показана на рисунке.

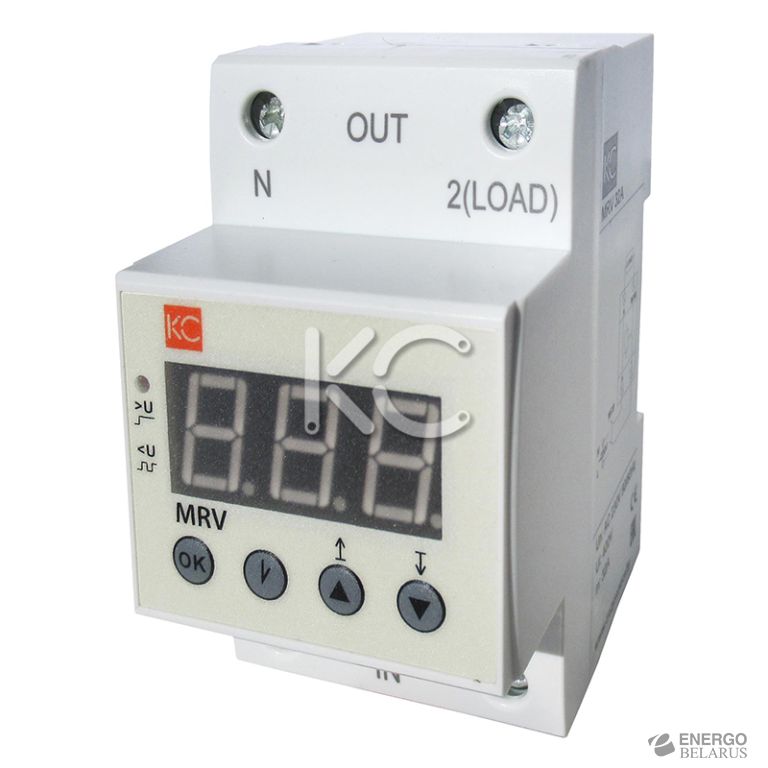

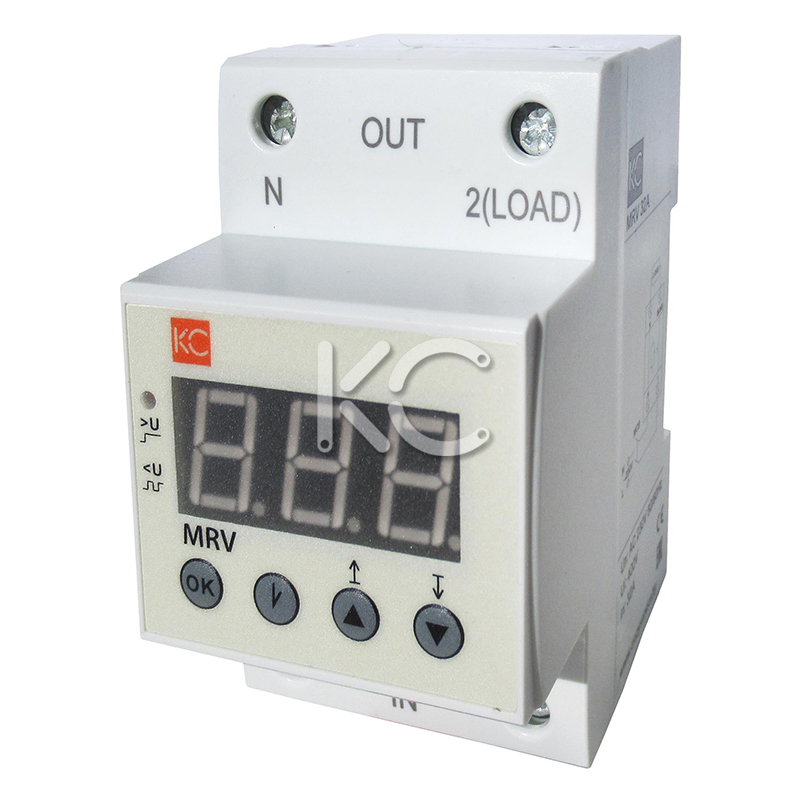

| Внешний вид проходного реле напряжения | Временная диаграмма работы проходного реле напряжения |
|---|---|
 |  |
Программирование
| Настройка минимального < U и максимального > U напряжений | |
|---|---|
 | Для входа в режим установки максимального или минимального напряжений нажмите кнопку «▲» или «▼» соответственно на З или более секунды. На дисплее отобразится значение заводской или предыдущей настройки. Точка внизу справа начнет мигать. Кнопками «▲» или «▼» установите нужное значение и нажмите «ОК» для подтверждения настроек. В противном случае через 60 сек бездействия реле выйдет в режим ожидания без сохранения настроек. |
| Настройка времени выдержки повторного включения Тon | |
 | Для входа в режим установки времени выдержки повторного включения нажмите кнопку « » на 3 или более секунды. На дисплее отобразится значение заводской или предыдущей настройки. Точка внизу справа начнет мигать. Кнопками «▲» или «▼» установите нужное значение и нажмите «ОК» для подтверждения настройки. В противном случае через 60 сек бездействия реле выйдет в режим ожидания без сохранения настроек. |
| Калибровка значения текущего напряжения U | |
 | Для входа в режим калибровки значения контролируемого напряжения нажмите одновременно кнопки «▲» и «▼». Три точки внизу начнут мигать. Кнопками «▲» и «▼» установите нужное значение и нажмите «ОК» для подтверждения настройки. В противном случае через 60 сек бездействия реле выйдет в режим ожидания без сохранения настроек. |
| Заводские настройки | |
| Максимальное напряжение >U, В | 250 |
| Минимальное напряжение <U, В | 170 |
| Время выдержки повторного включения Тon, сек | 15 |
Монтаж и подключение
- Монтаж, подключение и эксплуатация реле должны производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей».
- Монтаж и осмотр реле должен производиться при снятом напряжении в соответствии со схемой подключения.
| Схема подключения проходного реле напряжения |
|---|
 |
Габаритные размеры
| MRV КС |
|---|
 |
