Реле напряжения (сквозное подкл.) RV-32A КС
- Розница
- Опт
- Под заказ (на 02.04.2023) Проверено
Код товара: 196-886-1
Розничная цена:
90,67 руб. с НДС
Характеристики
- Назначение
- Технические характеристики
- Схема подключения
- Функциональная схема
- Панель управления
- Принцип работы
- Индикация LED
- Габаритные размеры
Назначение

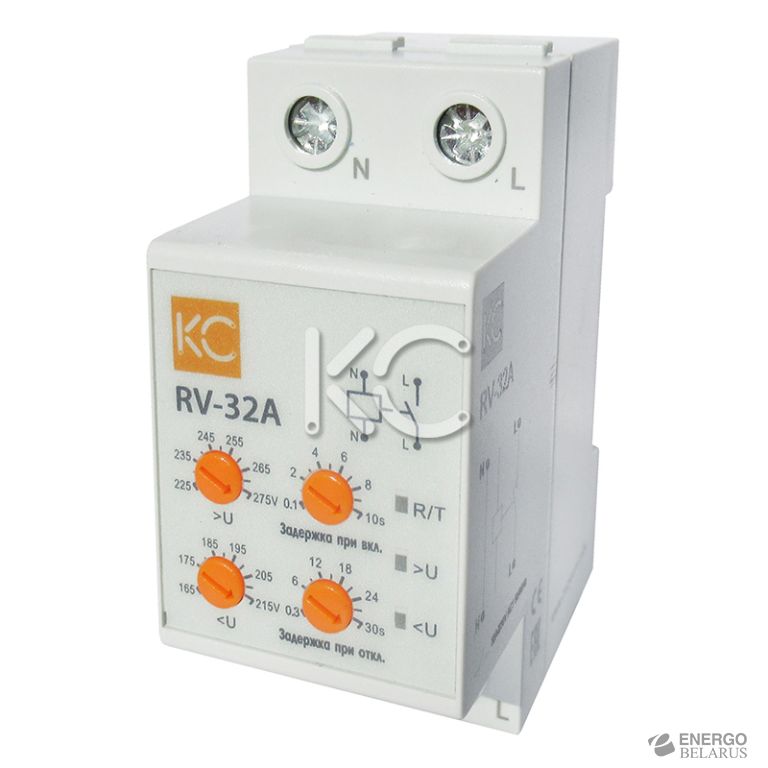

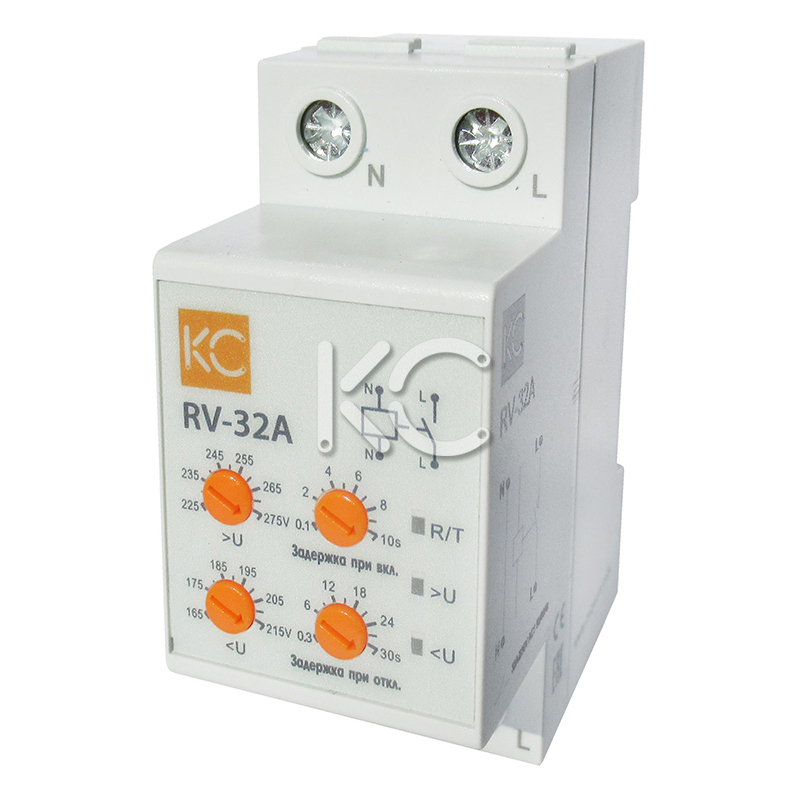

Реле напряжения RV-32A является микропроцессорным устройством и предназначено для постоянного контроля напряжения в однофазных сетях переменного тока в целях защиты электроустановок от перепадов напряжения. Особенностью реле является его принцип установки. Реле ставиться непосредственно в цепь питания после вводного аппарата и защищает одну или группу отходящих линий, работая по типу «управляемого контактора».
Реле контролирует напряжение в сети в предустановленном диапазоне и при выходе напряжения за пределы диапазона отключает после себя стоящие защитные аппараты от сети электропитания с заданной выдержкой времени. Реле также позволяет настроить время включения после аварийных ситуаций или при первом включении. Установка диапазона напряжения и времени срабатывания производится с помощью поворотных регуляторов расположенных на лицевой поверхности реле.
Технические характеристики
| Параметры | Значения |
|---|---|
| Напряжение питания (Ue), В | 230 |
| Номинальная частота, Гц | 50 |
| Максимальный ток нагрузки, А | 32 |
| Максимальная полная мощность нагрузки, кВА | 7 |
| Диапазон повышенного напряжения, В | АС 225-265 |
| Восстановление работы происходит при | 0.97* от предустановленного |
| Диапазон пониженного напряжения, В | АС 165-215 |
| Восстановление работы происходит при | 1.03* от предустановленного |
| Диапазон задержки времени срабатывания, с | 0.1-10 |
| Диапазон задержки времени включения, с | 0.3-30 |
| Погрешность измерения напряжения | <1% (во всем диапазоне) |
| Погрешность задержки срабатывания | ±10% |
| Точность установки | 1% от полной шкалы |
| Номинальное напряжение изоляции, В | 300 |
| Контакт | 1NО |
| Степень защиты | IP20 |
| Степень загрязнения | 3 |
| Коммутационная износостойкость | 100000 |
| Механическая износостойкость | 1000000 |
| Высота над уровнем моря, м | не более 2000 |
| Рабочая температура, °C | от -5 до +40 |
| Температура хранения, °C | от -25 до +75 |
| Подключение | винтовые клеммы, макс. сечение провода 10 мм2 |
| Момент затяжки, Н·м | 2.5 |
| Монтаж | на 35 мм DIN-рейку |
Схема подключения
| RV-32A КС |
|---|
 |
Функциональная схема
| RV-32A КС | |
|---|---|
 Тr – задержка включения; Tt – задержка выключения | Подготовка к работе:
|
Панель управления
| RV-32A КС | |
|---|---|
 |
|
Принцип работы
- Если напряжение питания в пределах нормы, то реле включено и в линию подается напряжение. В случае возникновения повышенного или пониженного напряжения в сети реле размыкается и нагрузка отключается. Для установки задержек времени и пределов напряжения необходимо произвести настройки с помощью регуляторов.
- При восстановлении нормального напряжения питания реле автоматически включит нагрузку после отчета установленного времени.
Индикация LED
- Желтый светодиод «R/T»: реле включено – горит постоянно.
- Происходит отсчет установленного времени перед отключением или включением – мигает.
- Красный светодиод «> U»: при наличии повышенного напряжения – горит постоянно, при отсутствии – не горит.
- Красный светодиод «< U»: при наличии пониженного напряжения – горит постоянно, при отсутствии – не горит.
Габаритные размеры
| RV-32A КС |
|---|
 |
