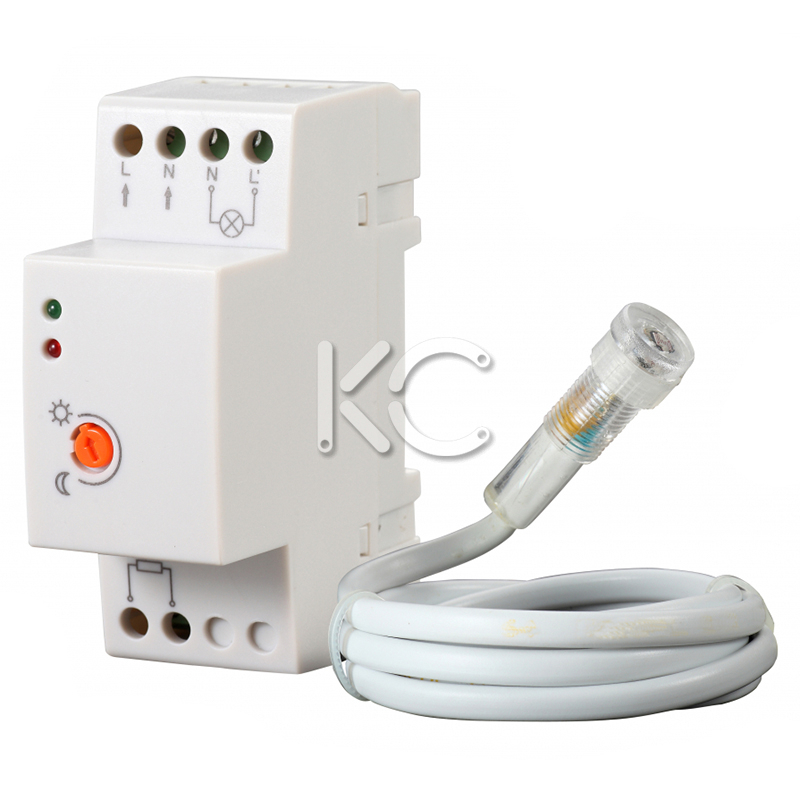

Фотореле с выносным датчиком DIN-1 (ФР) 2-100Лк 25А 3000Вт КС

Показать все рубрики

Розница
Опт
Под заказ (на 02.04.2023) Проверено

Код товара: 196-887-6

Розничная цена:

34,90 руб. с НДС

шт.

Цена будет рассчитана для выбранного количества

+ 375 Показать телефоны

Заказать Заказать звонок

Характеристики

Назначение
Технические характеристики
Схема подключения
Назначение органов управления и индикации
Принцип работы

Назначение

Фотореле серии DIN-1 (ФР) предназначены для автоматического контроля (включения или отключения) освещения в зависимости от уровня освещенности. Включение – при снижении освещенности (сумерки) и отключение – при увеличении освещенности (рассвет). Порог срабатывания может быть изменен с помощью регулятора на передней панели (от 2 Лк до 100 Лк). Фотореле DIN-1 (ФР) устанавливается на 35-мм DIN-рейку. Применяются для уличного и внутреннего освещения.

ВНИМАНИЕ! Для корректной работы фотореле DIN-1 (ФР) необходимо подключение датчика освещенности (входит в комплект). Датчик освещенности должен быть установлен в месте, доступном для попадания солнечных лучей, но при этом вдали от посторонних источников освещения.

Технические характеристики

Параметры	Значения
Номинальное напряжение, В	230
Номинальная частота, Гц	50/60
Максимальный ток нагрузки, А	20
Порог срабатывания (регулируется), Лк	2-100
Задержка при включении, с	10-15
Задержка при отключении, с	20-30
Рекомендуемая суммарная мощность подключаемой нагрузки/мощность нагрузки, Вт	лампа накаливания/3000
Рекомендуемая суммарная мощность подключаемой нагрузки/мощность нагрузки, Вт	лампа галогеновая/3000
Рекомендуемая суммарная мощность подключаемой нагрузки/мощность нагрузки, Вт	лампа люминесцентная/1300
Степень защиты	IP65 (внешний датчик), IP20 (корпус фотореле)
Гистерезис (коэффициент)	1.2
Диапазон рабочих температур, °C	от -25 до +40
Фотодатчик	внешний
Максимальная длина провода до датчика, м	50
Габаритные размеры, мм	66 х 35 х 90

Схема подключения

Монтаж и подключение фотореле DIN-1 (ФР) должны осуществляться квалифицированным электротехническим персоналом.

Подключение фотореле DIN-1 (ФР) КС
	Отключите источник питания. Поместите реле на DIN-рейку. Присоедините провода в соответствие со схемой. Установите датчик в месте, доступном для попадания солнечных лучей, но при этом вдали от посторонних источников освещения. Подключите датчик к реле в соответствии со схемой. Установите порог чувствительности.

Подключение фотореле DIN-1 (ФР) КС

Отключите источник питания.
Поместите реле на DIN-рейку.
Присоедините провода в соответствие со схемой.
Установите датчик в месте, доступном для попадания солнечных лучей, но при этом вдали от посторонних источников освещения. Подключите датчик к реле в соответствии со схемой.
Установите порог чувствительности.

ВНИМАНИЕ! Любые работы с датчиком должны осуществляться при отсоединенном реле!

Назначение органов управления и индикации

Фотореле DIN-1 (ФР) КС

Принцип работы

Фотореле DIN-1 (ФР) КС при изменении освещенности
