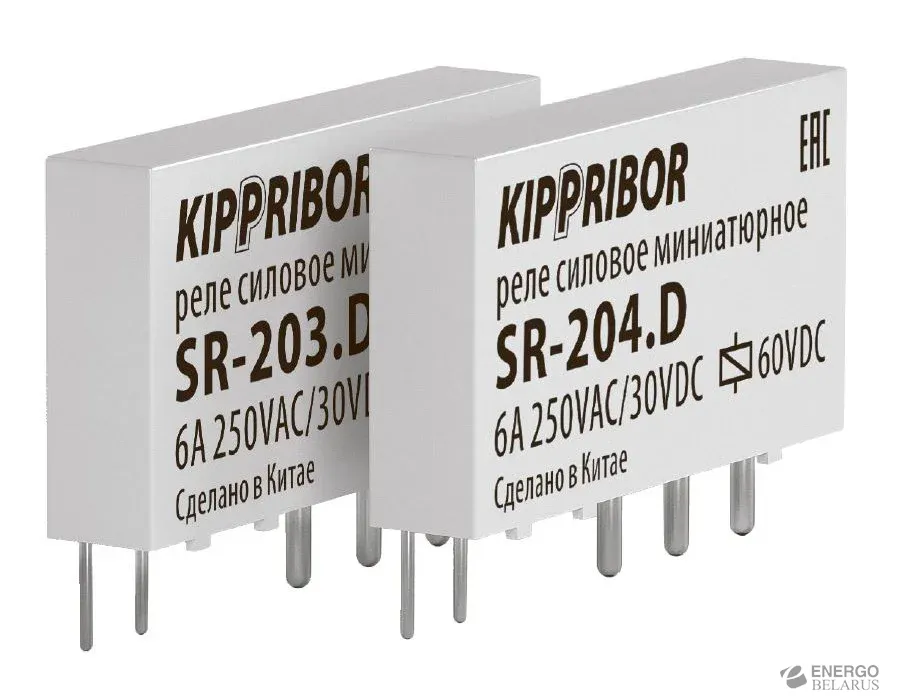

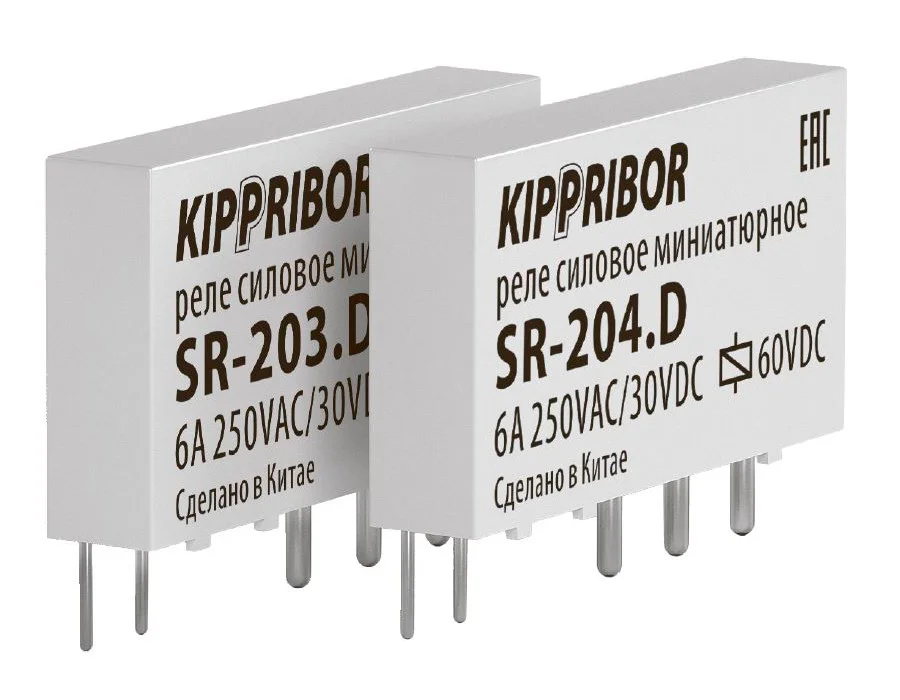

Реле интерфейсные промежуточные KIPPRIBOR в ультратонком корпусе серии SR
Характеристики
| Производитель | ОВЕН |
| Страна производитель | Россия |
Промежуточные реле KIPPRIBOR серии SR предназначены для коммутации постоянного/переменного напряжения в цепях управления и сигнализации. Оптимально подходят для организации релейных логических схем, а так же развязки и согласования управляющих выходов приборов (терморегуляторов ТРМ, контроллеров ПЛК, датчиков с дискретными выходами и т.д.) с коммутируемой ими нагрузкой,
Основным достоинством промежуточных реле серии SR является оптимальное сочетание эксплуатационных параметров, таких как миниатюрность корпуса и высокая коммутационная способность контактов. Ширина реле серии SR, установленного в монтажную колодку PYF-011 не превышает 6,3 мм, а коммутационная способность контактов при этом составляет 6 А (по AC-1). Такое сочетание эксплуатационных параметров позволяет заменить промежуточными реле KIPPRIBOR серии SR большинство общепромышленных реле и реле в компактном корпусе, значительно сэкономив при этом пространство для монтажа.
Конструкция промежуточных реле серии SR позволяет осуществлять их монтаж двумя способами:
- Установка на ДИН-рейку при помощи монтажной колодки PYF-011;
- Непосредственная установка на печатную плату путем пайки;
Преимущества миниатюрных реле серии SR:
- Ультракомпактные размеры реле и колодки позволяют экономить монтажное пространство в шкафу;
- Взаимозаменяемость реле SR с аналогичными реле импортных производителей (Schneider Electric: серия RSL1GB; Finder: серия 34.51; Phoenix Contact: серия REL-MR);
- Универсальный монтаж на ДИН-рейку и печатную плату расширяет сферы применения реле серии SR;
- Модуль индикации и защиты, встроенный в колодки PYF-011 избавляет от необходимости приобретать данные аксессуары за дополнительную плату.
- Наличие доп. аксессуаров обеспечивает удобство монтажа и идентификации реле в шкафу управления.
Технические характеристики интерфейсных промежуточных реле KIPPRIBOR серии SR
|
Характеристика |
Значение |
|
Время включения (при Uном.) |
не более 8 мс |
|
Время выключения (при Uном.) |
не более 4 мс |
|
Диапазон рабочих температур |
–40...+85 °С |
|
Относительная влажность |
5%...88% RH |
|
Атмосферное давление |
86...106 кПа |
|
Ударопрочность |
5g (длительность полуволны синусоиды ударного импульса 11 мс) |
|
Виброустойчивость |
10...55 Гц (удвоенная амплитуда) |
|
Масса |
приблизительно 5 г |
|
Электрические характеристики контактов |
|
|
Номинальные ток и напряжение |
6 А при 250 VAC / 30 VDC |
|
Начальное сопротивление |
не более 100 МОм |
|
Материал |
серебряный сплав (AgNi) |
|
Электрический ресурс |
не менее 105 |
|
Механический ресурс (при 300 вкл./мин) |
не менее 107 |
|
Сопротивление пробоя между группами контактов |
не менее 1000 В ~ в течение 1 минуты |
|
Электротехнические характеристики катушки |
Постоянный ток (DC) |
Переменный ток (AC) |
|
Номинальное напряжение питания Uном. |
24 VDC |
60 VDC |
|
Напряжение включения (при 23 °С) |
не менее 0,75 Uном. |
не менее 0,8 Uном. |
|
Напряжение выключения (при 23 °С) |
не более 0,05 Uном. |
не более 0,05 Uном. |
|
Мощность |
0,17 Вт |
0,21 Вт |
|
Сопротивление пробоя между катушкой и контактами |
не менее 4000 В ~ в течение 1 мин. |
|
Модификации интерфейсных промежуточных реле KIPPRIBOR серии SR
|
Модификация реле |
Характеристики |
|
SR-203.D |
24 VDC, 6 А при 250 VAC / 30 VDC |
|
SR-204.D |
60 VDC, 6 А при 250 VAC / 30 VDC |
Колодки для монтажа на DIN-рейку
Обозначение при заказе
Обозначение при заказе промежуточные реле KIPPRIBOR серии SR
Например: SR-204.D
Вы заказали: промежуточное реле KIPPRIBOR, серии SR, с одним перекидным контактом, напряжением питания 60 VDC.
Комплект поставки и упаковка
В комплект поставки входит реле (1 шт.). Колодки и аксессуары приобретаются отдельно
|
Возможные варианты упаковки |
Картонная коробка |
Транспортная коробка |
|
Количество реле в упаковке |
200 |
2000 шт. |
|
Масса брутто |
не более 1,1 кг. |
не более 11,2 кг |
Габаритные размеры и схемы подключения промежуточных реле KIPPRIBOR серии SR
