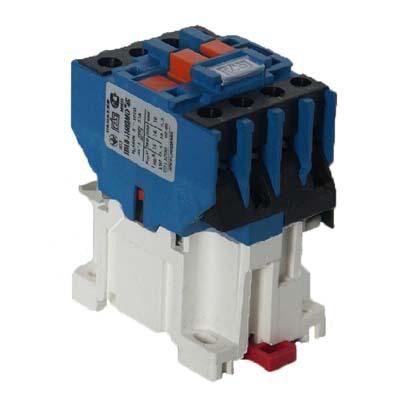

Реле промежуточное РПЛ-122М

Реле применяются в качестве комплектующих изделий в стационарных установках, в основном в схемах управления электроприводами при напряжении до 440В постоянного тока и до 660В переменного тока частотой 50 и 60Гц. Реле пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании втягивающей катушки ограничителем ОПН или при тиристорном управлении. При необходимости на промежуточное реле может быть установлена одна из приставок ПКЛ и ПВЛ. Промежуточные реле исполнения М допускают также установку одной или двух приставок боковых ПКБ. Степень защиты IP00. М – исполнение реле со степенью защиты IP20 и с креплением на стандартные рейки DIN. Номинальный ток контактов – 16А. Исполнение по износостойкости А-3 млн. циклов. РПЛ выпускаются следующих типов: РПЛ-122, 222, 122М, 222М; РПЛ-131, 231, 131М, 231М; РПЛ-140, 240, 140М, 240М. Первая цифра обозначает исполнение реле по роду тока цепи управления:1-с управлением на переменном токе. Вторая цифра - количество замыкающих контактов. Третья цифра - размыкающих контактов. Буква М - исполнение реле со степенью защиты IP20 с креплением на стандартные рейки. Отсутствие буквы означает реле со степенью защиты IP00 и винтовым креплением. Номинальное напряжение по изоляции, В - 660 Номинальный ток главной цепи, А - 16 Номинальный рабочий ток, А (категория применения АС-11 при напряжениях 380, 500, 660В)- 0,78; 0,5; 0,3 Износостойкость коммутационная 3 млн. циклов. Максимальная частота включений (без нагрузки \ с нагрузкой) , включений в час - 3600/1200 Габаритные размеры, мм - 67х44х74,5 (винтовое крепление) Габаритные размеры, мм (крепление на стандартную рейку) - 69,5х44х79,5 Масса, кг, не более - 0,32
