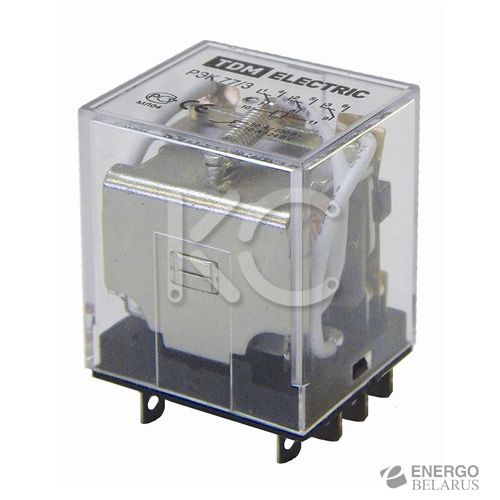

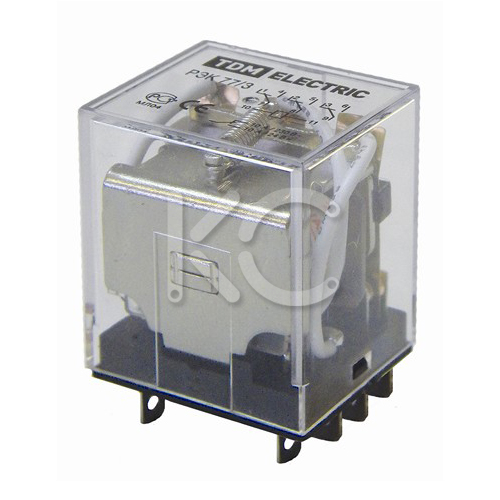

Реле РЭК77/3 10А 24В АС TDM
- Розница
- Опт
- Под заказ (на 02.04.2023) Проверено
Код товара: 196-889-6
Розничная цена:
5,68 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Материалы
- Конструкция
- Преимущества
- Технические характеристики
- Схема подключения
- Габаритные размеры
Назначение
Для передачи команд управления исполнительным элементам путем коммутации их электрических цепей переключающими контактами.
Применение
- Для управления нагрузками небольшой мощности, требующими большого количества коммутаций.
- Для дистанционного управления нагрузкой путем подачи управляющего напряжения на катушку реле.
- Широко применяются в автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т. д., коммутации электрических цепей переменного тока.
Материалы
Применение серебросодержащих контактов (сплав серебра 50±5% с оксидом кадмия) повышает надежность контактирования и долговечность реле.
Конструкция
- Реле устанавливается в модульный розеточный разъем который крепится как на DIN-рейку, так и на панель с помощью винтов.
- На разъемах расположены зажимы выводов переключающих контактов и катушки управления.
Преимущества
- Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21.
- Любое рабочее положение в пространстве.
- Уменьшенные габариты реле предоставляют возможность более рационального размещения изделий на монтажной плоскости.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток контактов In, A | 10 |
| Номинальное напряжение катушки управления Uc, В | 24 AC |
| Минимальное напряжение срабатывания контактов реле, % | 80% от Uном |
| Напряжение возврата контактов реле,% | для АС: 30% от Uном |
| Ток, потребляемый катушкой (AC24 В), мА | 125 |
| Количество групп переключающих контактов | 3 |
| Время срабатывания (возврата) реле, мс | 25 |
| Напряжение пробоя между соседними контактами, В | 1000 |
| Напряжение пробоя между контактами и катушкой, В | 1500 |
| Сопротивление контактов, мОм | 50 |
| Сопротивление изоляции, МОм | 100 |
| Электрическая износостойкость, не менее, циклов | 100000 |
| Механическая износостойкость, не менее, циклов | 10000000 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень защиты | IP40 |
| Наличие драгоценных металлов (серебро), мг | 55 |
| Потребляемая мощность, активная/полная, Вт/ВА | 0.9/1.2 |
Схема подключения
| РЭК77/3 |
|---|
 |
Габаритные размеры
| РЭК77/3 |
|---|
 |
