Реле тока РЭМ65
Характеристики
ТУ 16-647.030-85
Реле электромагнитные постоянного тока типа РЭМ 65 предназначены для коммутации цепей в схемах автоматического управления электроприводами постоянного тока напряжением до 320 В судового электрооборудования.
Технические характеристики
| Номинальный ток контактов, А | 10 |
| Номинальный ток цепи управления, А | 2,5, 5, 10, 15, 25, 50, 100 |
| Присоединение проводников к контактам и катушкам | переднее |
| Вид и количество контактов | 1 переключающий |
| Механическая износостойкость реле, циклов ВО, не менее: | 10 000 |
|
Габаритные размеры, мм: на токи: 2,5, 5 А на токи: 10-100 А |
145х65х100 145х65х135 |
| Масса, кг, не более | 1,5 |
Реле допускают регулировку тока срабатывания в пределах от 150% до 370% номинального тока катушки.
Типоисполнения и технические данные
| РЭМ 65 | Номинальный ток, А |
| 160653513 | 2.5 |
| 160653913 | 5 |
| 160654313 | 10 |
| 160654613 | 15 |
| 160654913 | 25 |
| 160655413 | 50 |
| 160656013 | 100 |

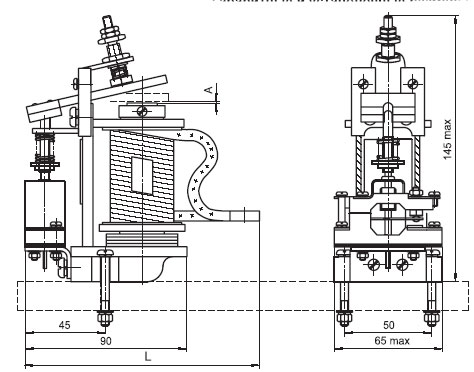

Габаритные и установочные размеры
| Номинальный ток, А | Размер L, мм |
| 2,5; 5,0 | 100 max |
| 10; 15; 25; 50; 100 | 135 max |
Формулировка заказа
- полное наименование реле;
- тип реле и номенклатурный номер;
- номинальный постоянный ток обмоток.
